SANTAFE(圣达菲)轿车2.4L(G4JS)发动机正时带部件安装

三、SANTA FE(圣达菲) 轿车2.4L(G4JS) 发动机正时带部件安装

1)如图31-56所示,把曲轴正时齿轮B安装到曲轴内。

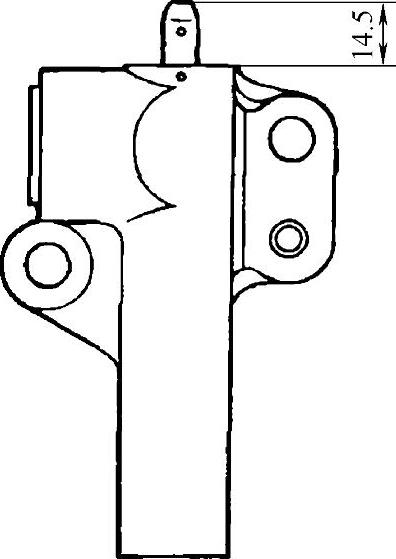

图31-55 检测推杆长度


图31-56 安装曲轴正时齿轮B

2)在垫外侧涂抹一层机油后安装到右侧平衡轴上,安装右侧平衡轴轮后用手紧固螺栓,如图31-57所示。

3)把各个正时齿轮上的正时标记和前壳上的标记对准,如图31-58所示。

4)安装正时带B和张紧器B,如图31-59所示。

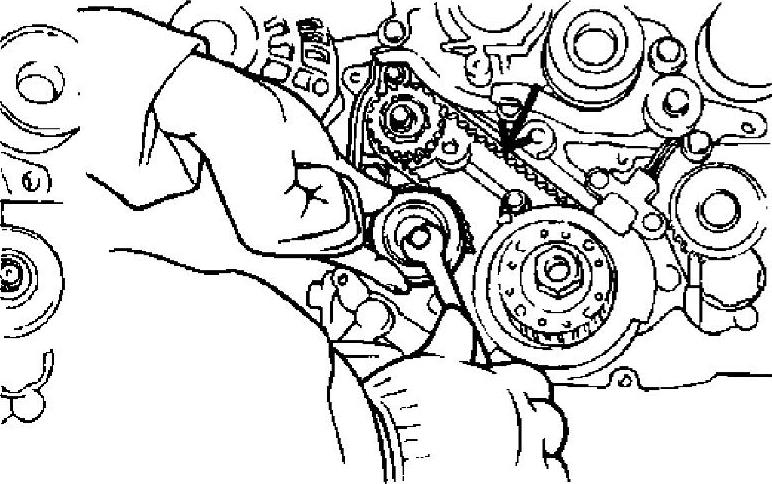

5)提高张紧器B使张力侧齿带B绷紧,然后拧紧张紧器B固定螺栓,如图31-60所示。

6)如图31-61所示,检查正时标记是否对齐。用食指按压正时带,检测正时带挠度,挠度应为5~7mm。

7)把传感叶片和曲轴正时齿轮安装到曲轴上,如图31-62所示。曲轴正时齿轮螺栓紧固力矩:160~170N·m。


图31-57 涂抹机油并把平衡轴轮安装到右侧平衡轴上

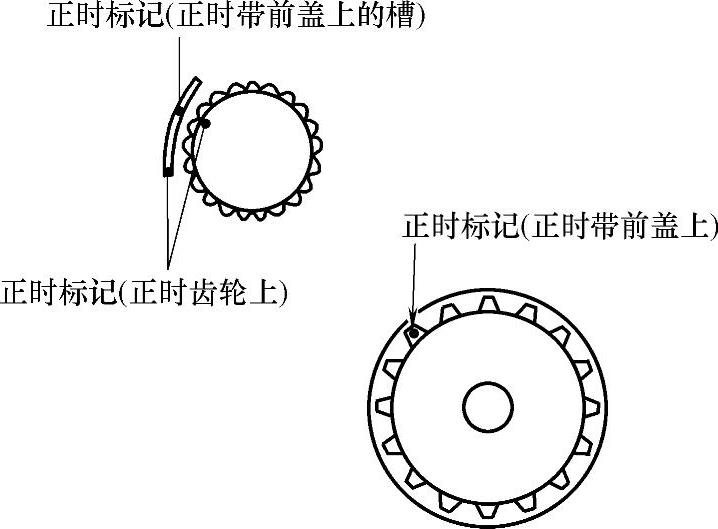

图31-58 对准各个正时标记


图31-59 安装正时带B和张紧器B


图31-60 紧固张紧器B螺栓

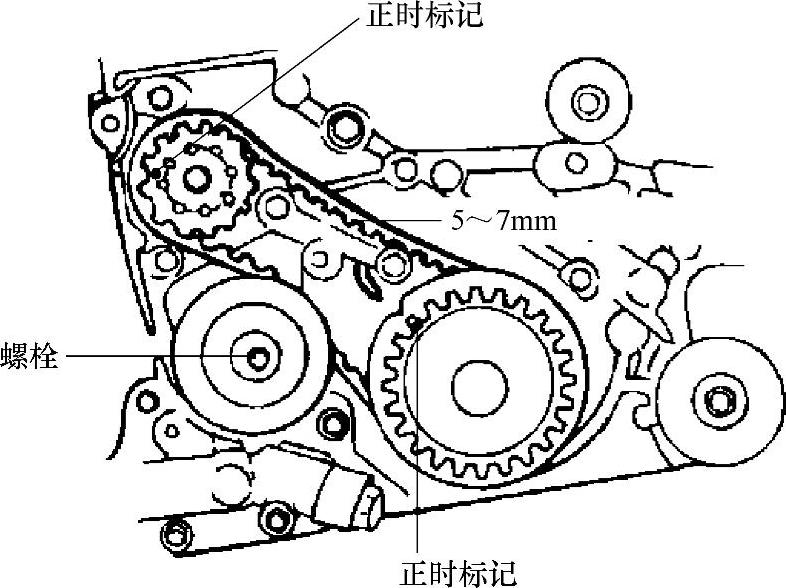

图31-61 检测正时标记和正时带挠度

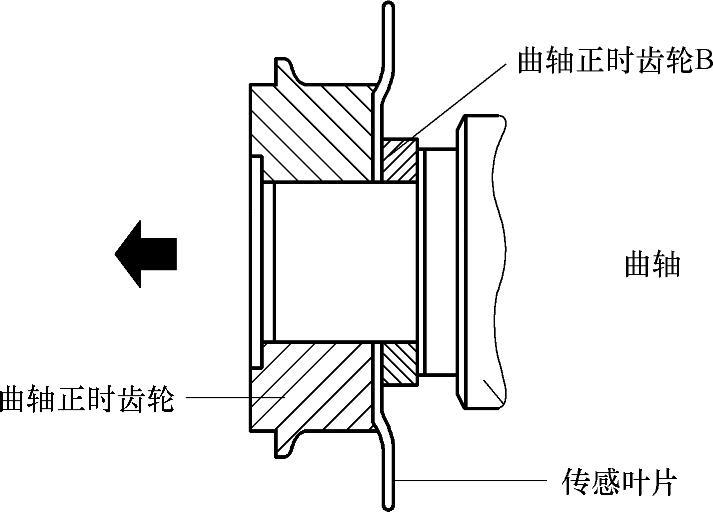

图31-62 安装曲轴正时齿轮

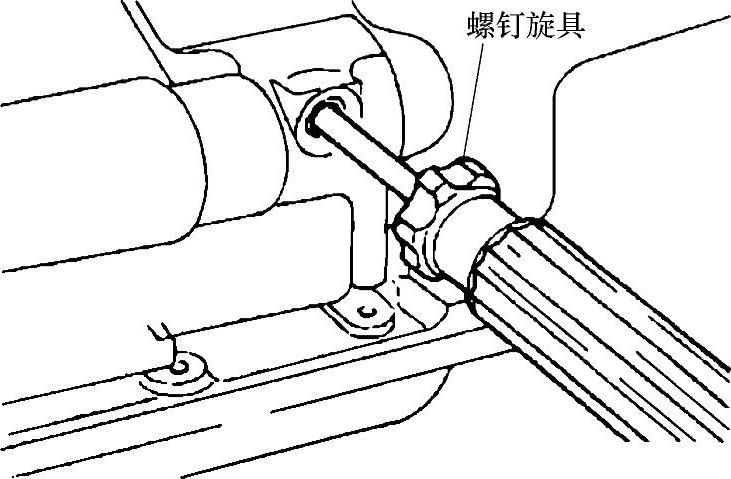

8)在气缸体左侧塞孔插入螺钉旋具以固定平衡轴。

9)安装机油泵轮,按规定力矩拧紧螺母,如图31-64所示。机油泵轮螺母紧固力矩为50~60N·m。

10)安装凸轮轴正时齿轮,按规定力矩拧紧螺栓。凸轮轴正时齿轮螺栓紧固力矩:80~100N·m。

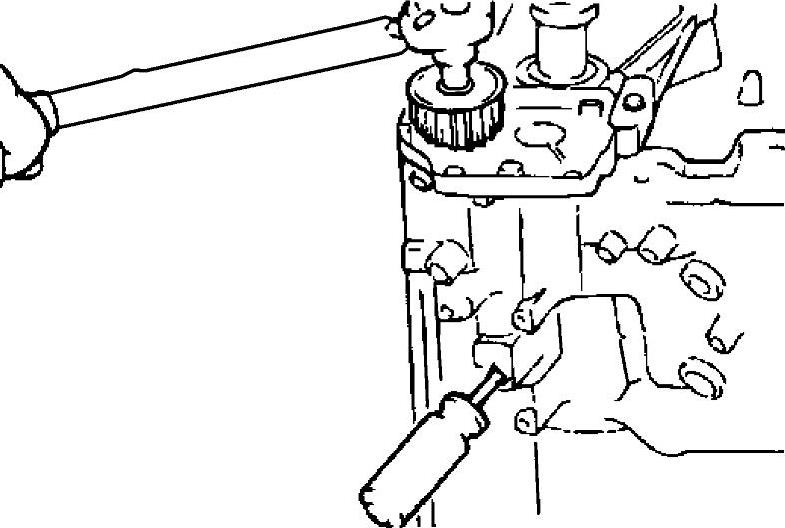

图31-63 固定平衡轴


图31-64 紧固螺母

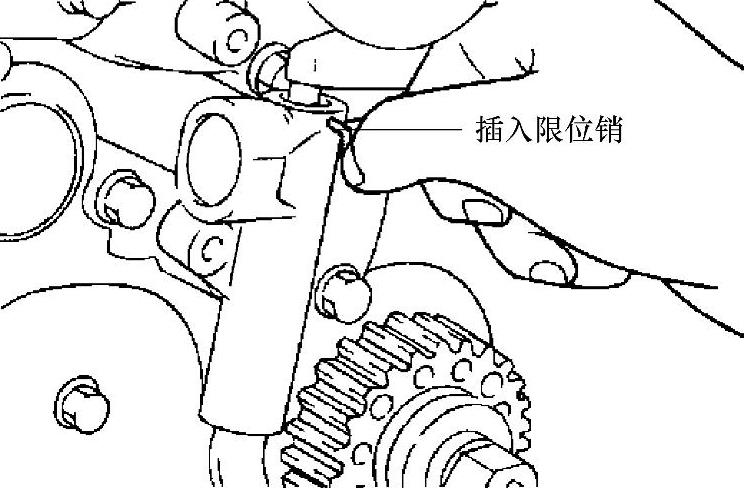

11)安装自动张紧器。插入自动张紧器限位销,如图31-65所示。

注意:如果自动张紧器推杆过度凸出时用以下方法改正自动张紧器:

自动张紧器底部有塞头时,使用平垫和软垫夹住张紧器。用台虎钳水平夹住自动张紧器插入限位销,如图31-66所示。


图31-65 插入限位销

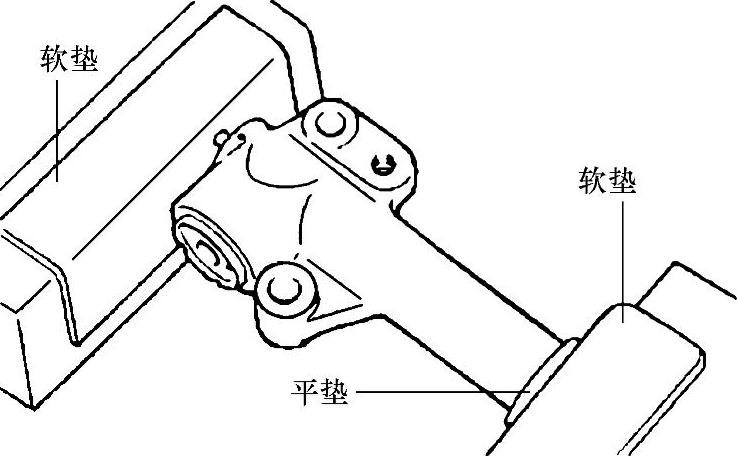

图31-66 用台虎钳夹紧张紧器

12)如图31-67所示,在张紧臂上安装张紧轮并用规定力矩拧紧螺栓。张紧轮螺栓紧固力矩:43~55N·m。

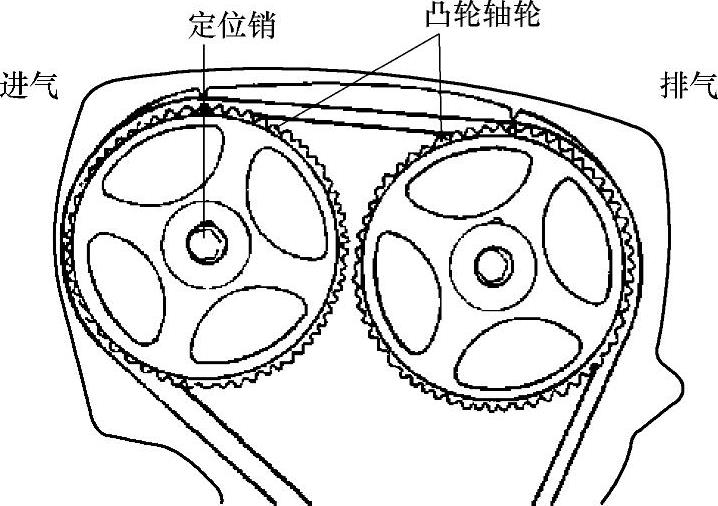

13)如图31-68所示,旋转凸轮轴轮使定位销朝上。

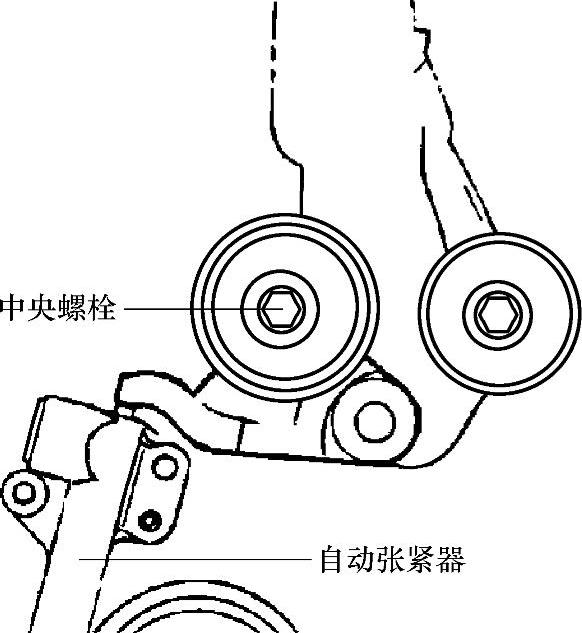

图31-67 安装张紧轮


图31-68 转动凸轮轴轮

14)对齐正时标记,将正时带按照机油泵轮-惰轮-排气凸轮轴轮-进气凸轮轴轮-张紧器轮的顺序(图31-69)安装好。

15)拔出正时带张紧器上插入的限位销。

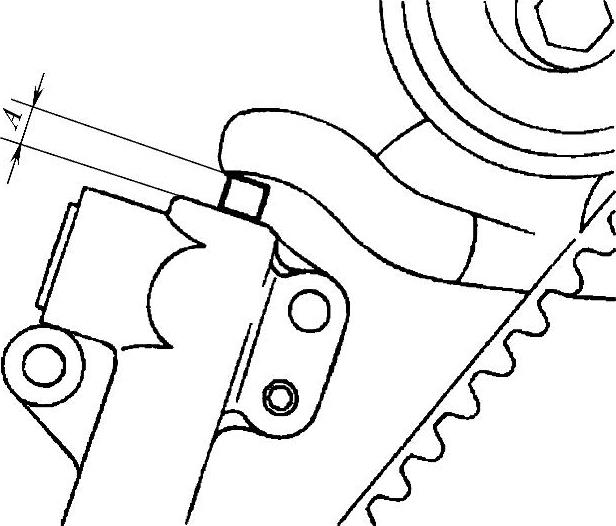

16)将曲轴沿顺时针方向旋转2周,等待15min后检查张紧器臂和自动张紧器距离之间的间隙A,其规范值为6~9mm。

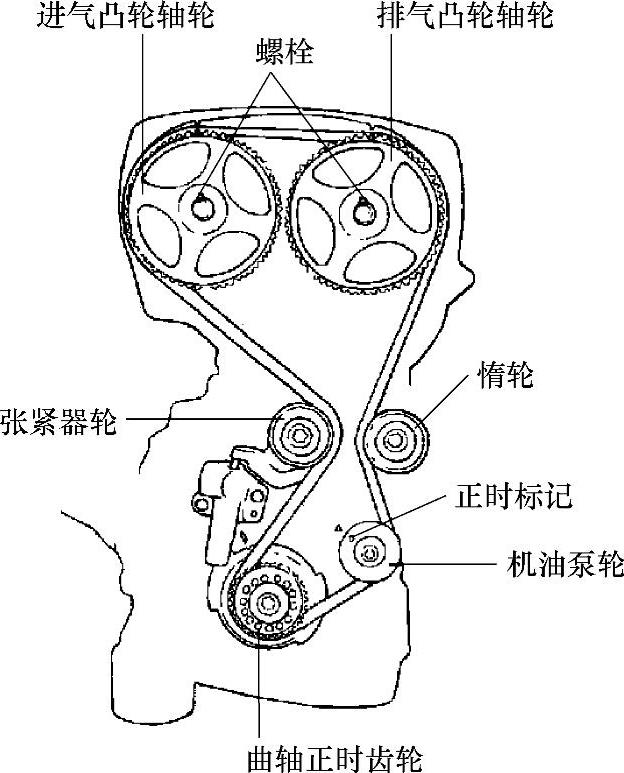

图31-69 正时带安装顺序


图31-70 检查间隙A

17)安装正时带罩(图31-71)并紧固螺栓。

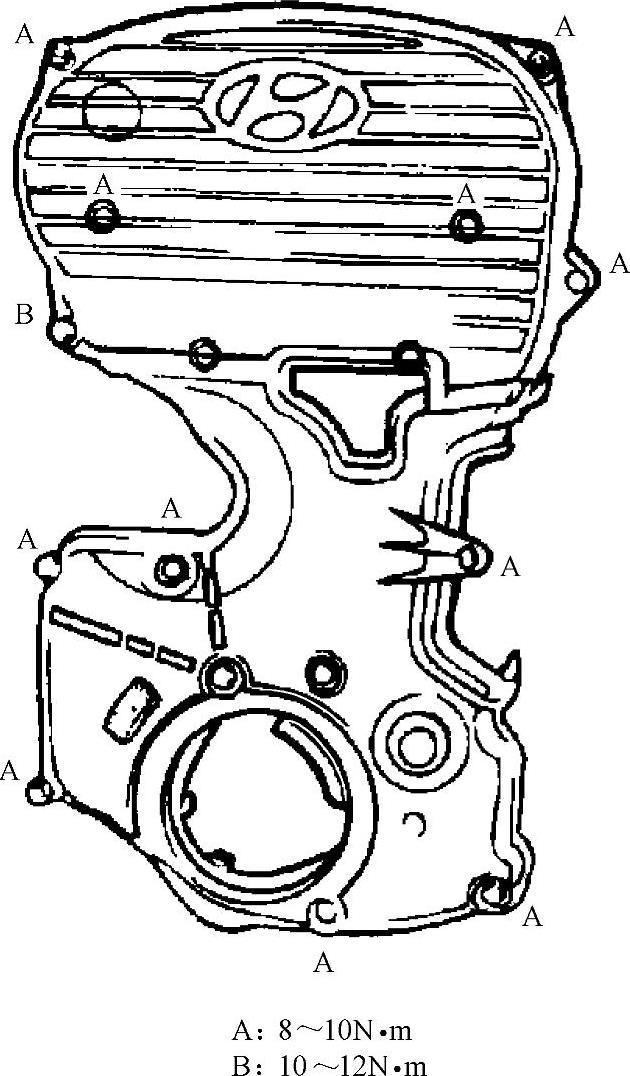

图31-71 正时带罩
