SANTAFE（圣达菲）轿车2.4L（G4JS）发动机正时带部件拆卸

二、SANTA FE（圣达菲） 轿车2.4L（G4JS） 发动机正时带部件拆卸

1）拆卸曲轴减振轮、发动机冷却液泵轮和发动机传动带。

2）拆下正时带盖。

3）拆卸自动张紧器，如图31-49所示。

4）拆卸正时带，如图31-50所示。

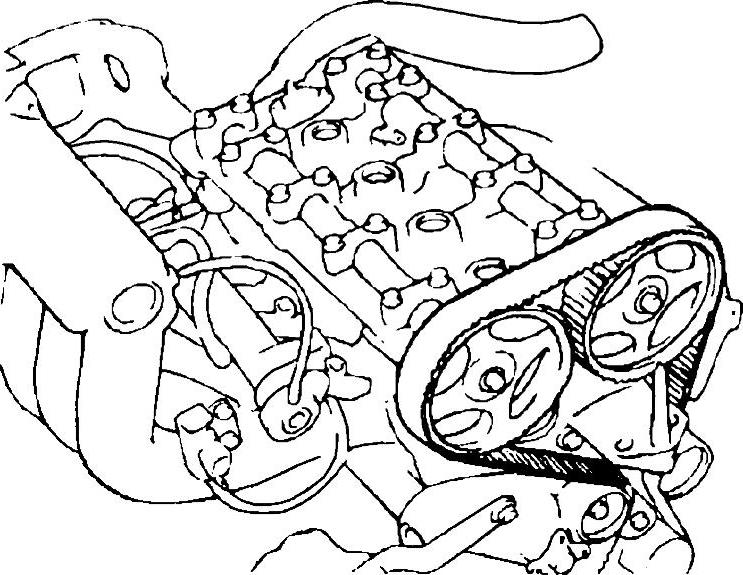

图31-49 拆卸自动张紧器

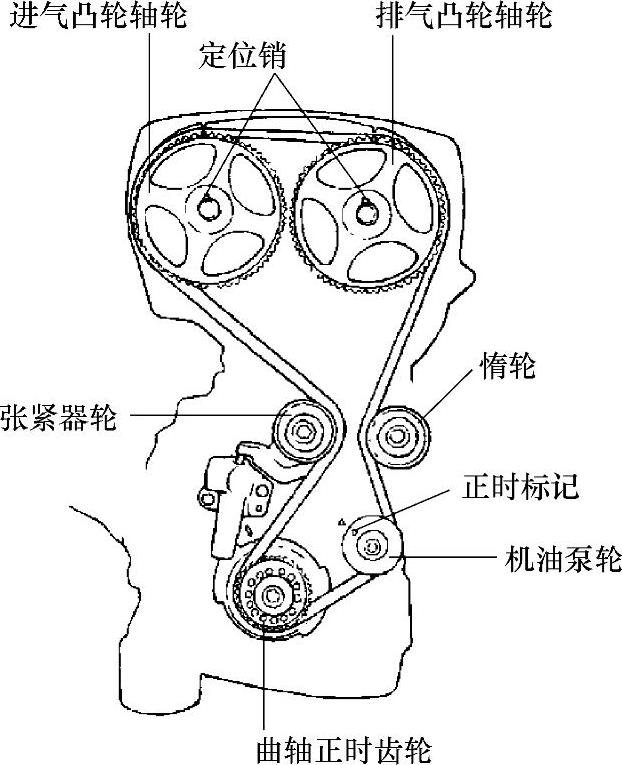

图31-50 拆卸正时带

5）拆卸凸轮轴正时轮，如图31-51所示。

6）拆卸机油泵轮螺母时先将气缸体左侧塞头拆除后使用直径8mm螺钉旋具插入60mm以上，如图31-52所示，以便固定左侧平衡轴。

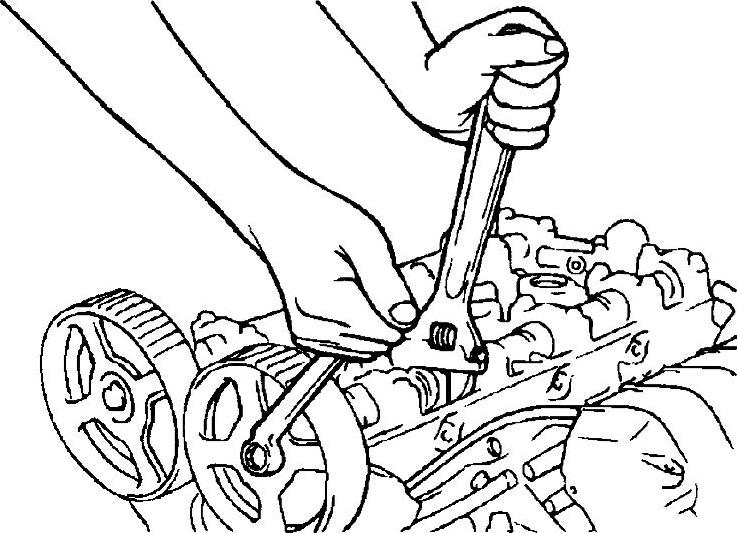

图31-51 拆卸凸轮轴正时轮

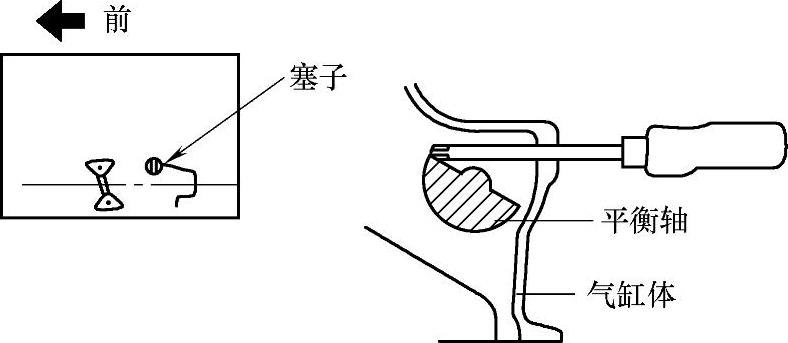

图31-52 固定平衡轴

7）拆卸机油泵轮螺母和机油泵轮。

8）松开右侧平衡轴齿轮螺栓。拆卸张紧器B后，拆卸正时带B。从曲轴上拆卸曲轴正时齿轮B，如图31-53所示。

9）检查凸轮轴正时齿轮，曲轴正时齿轮、张紧轮和惰轮是否有磨损、裂纹或损坏，必要时更换新品。

10）检查张紧轮和惰轮间隙，如有噪声，必要时更换。

11）更换漏润滑脂的零件。

12）检查自动张紧器是否漏油，必要时更换。检查推杆有无磨损和损坏，如图31-54所示。

图31-53 拆卸曲轴张紧器B、正时带B和正时齿轮B

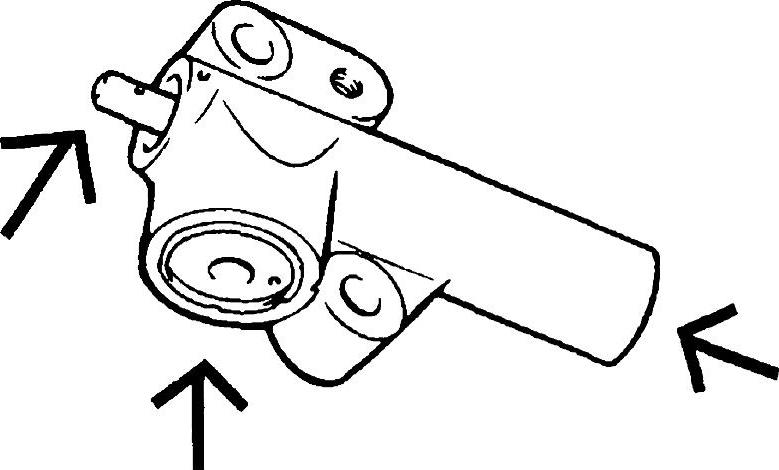

图31-54 检查推杆

13）如图31-55所示，检测推杆的长度，其规范值为14.5mm，如果超出规范值，要予以更换。
