1.2.6  工艺文件

指导工人操作和用于生产、工艺管理等的各种技术文件称为工艺文件,在模具机械加工中常见的有以下几种。

1.模具制造工艺过程卡

工艺过程卡是以工序为单元,以表格的形式简要说明模具及其零件(主要是凸模和凹模)加工(或装配)过程的工艺文件,从中可以了解并明确制造工艺流程和加工方案。表1-4为某工厂的模具制造工艺过程卡。

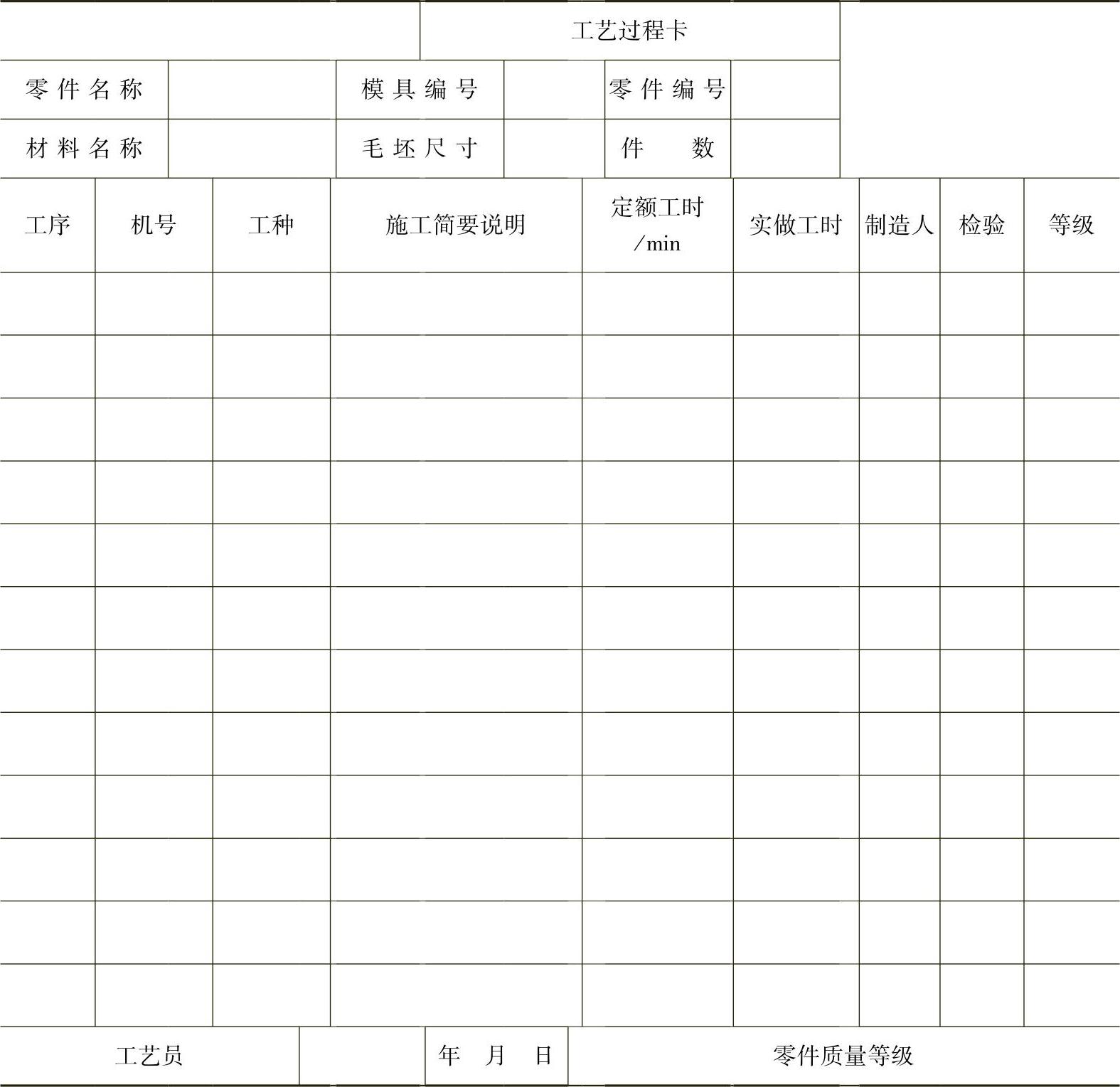

表1-4 模具制造工艺过程卡

2.模具制造工艺卡

工艺卡是按照模具及其零件某一工艺阶段的内容而编制的工艺文件。它仍以工序为单元,详细说明某一工艺阶段中的工序内容、工艺参数(切削用量等)、操作要求和采用的机床与工艺装备等。

3.模具制造工序卡

对于特别重要的、关键的工序,根据模具制造工艺过程卡或工艺卡的内容,按工序及其内容编制而成的表格形式的工艺文件称为模具制造工序卡。包括:工序简图,该工序的工艺参数(如工序尺寸与公差、每工步的切削用量)定额工时,操作要求以及所用的机床与工艺装备等的说明与规定。表1-5为某工厂的模具制造工序卡。

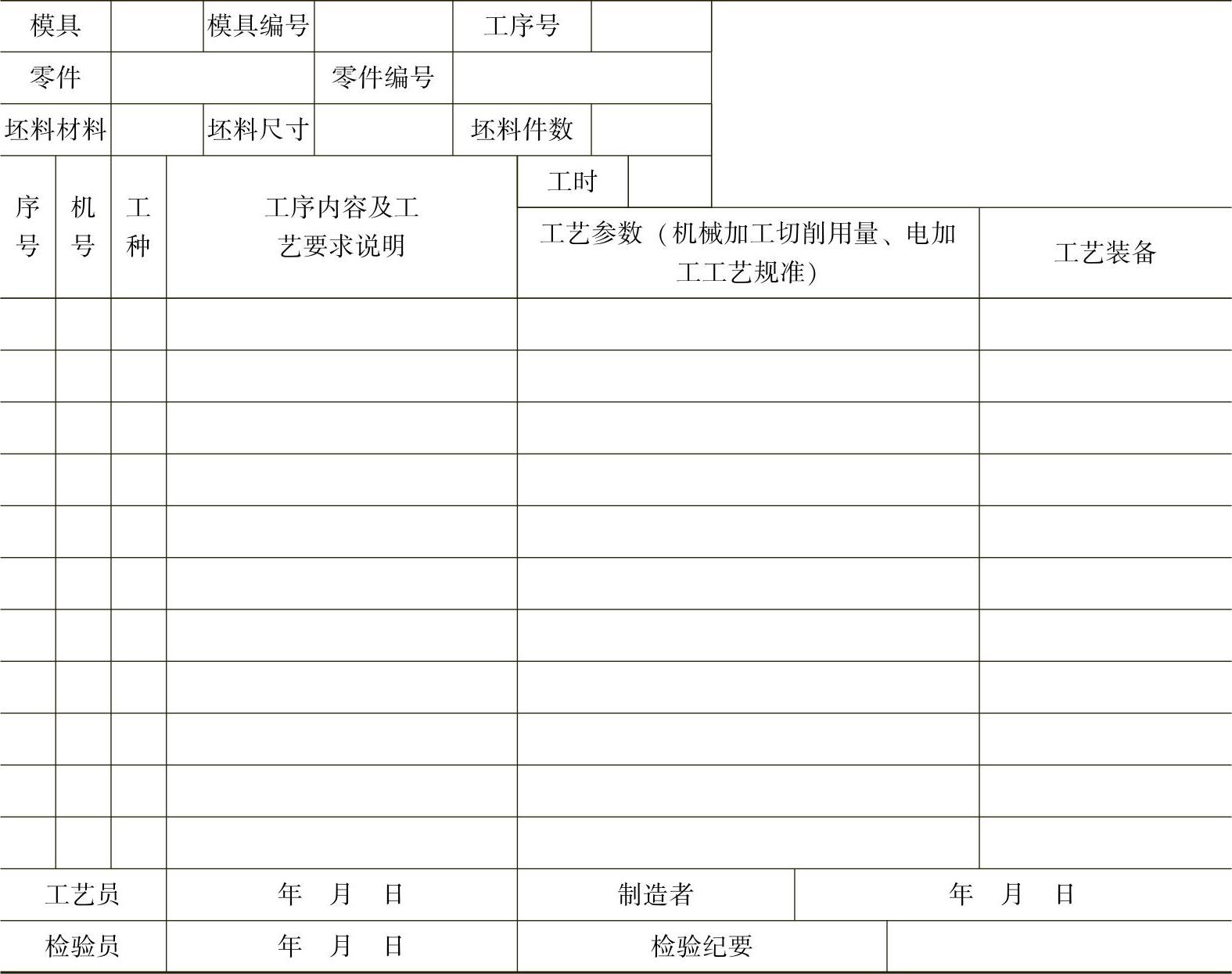

表1-5 模具制造工序卡

对凸模、凹模的制造来说,在采用高效、精密机床,如CNC加工中心或铣、镗(钻)床加工时,编制详细的工序卡是制订CNC机床加工程序的依据。
