4.2.1 塑料模装配的技术要求
1.总体装配技术要求
1)模具安装平面的平行度误差小于0.05mm。
2)模具闭合后型面应均匀密合。
3)模具闭合后,动模部分和定模部分的型芯位置正确。
4)导柱、导套滑动灵活无阻滞现象。
5)推件机构动作灵活可靠。
6)装配后的模具闭合高度、安装于注射机上的各配合部位尺寸、推板推出形式、开模距等均应符合图样要求及所使用设备条件。
7)模具外露的非工作部位棱边均应倒角。
8)大、中型模具均应有起重吊孔、吊环供搬运用。
9)模具闭合后,各承压面(或分型面)之间要闭合严密,不得有较大的缝隙。
10)装配后的模具应打印标记、编号及合模标记。
2.部件装配技术要求
部件装配技术要求见表4-18。

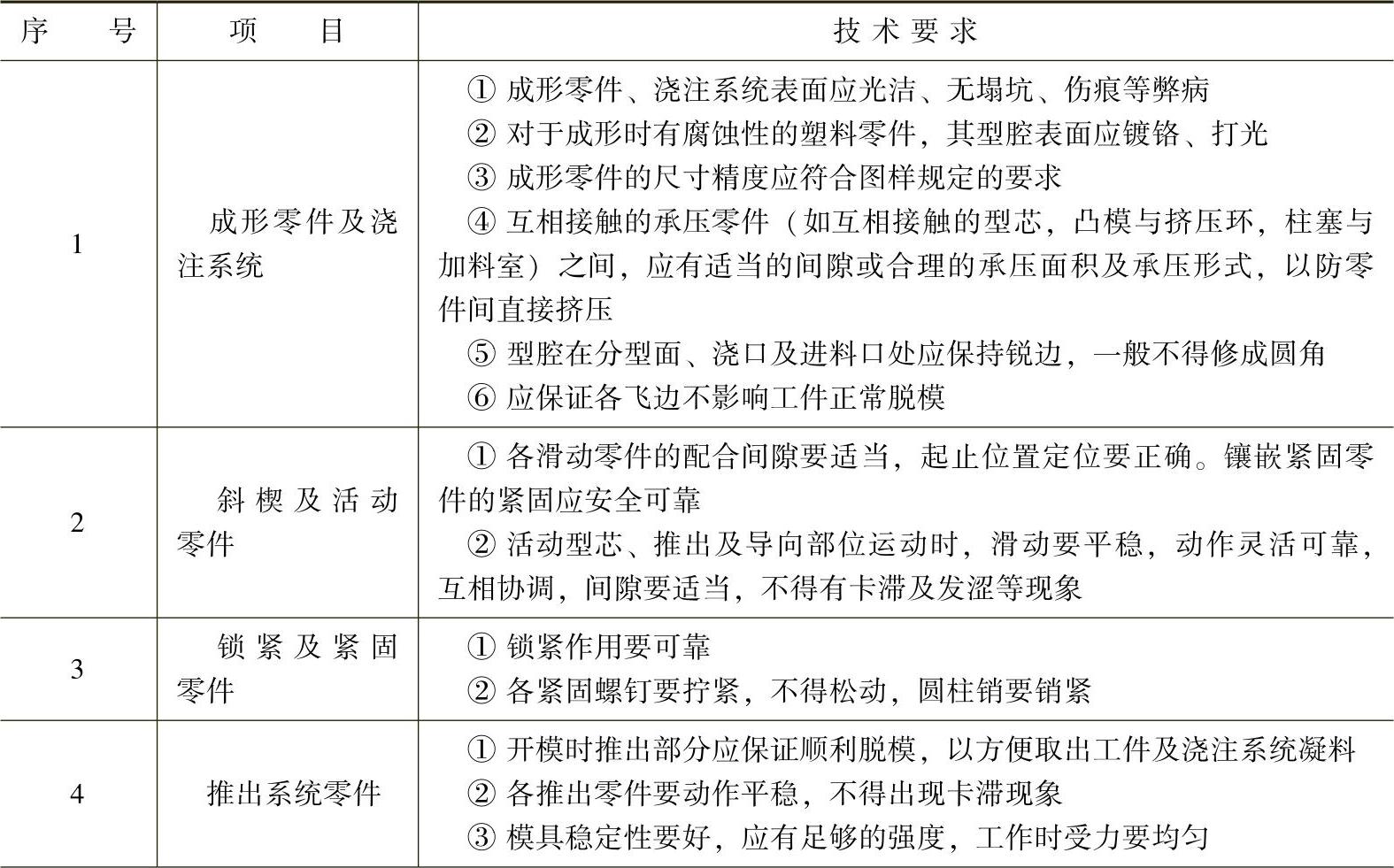

表4-18 部件装配技术要求
(续)
