24.1.3  显卡故障诊断维修流程

24.1.3 显卡故障诊断维修流程

当显卡出现故障后，一般可以按照下面的步骤进行检修。

第1步：擦金手指

当显卡出现问题后，第一步就是用橡皮擦擦拭显卡的金手指。这样可以解决由于金手指氧化导致的显卡与主板接触不良问题。在维修显卡的过程中，有很多“疑难杂症”都可以通过清洁金手指而化解掉。如图24-6所示为显卡的金手指。

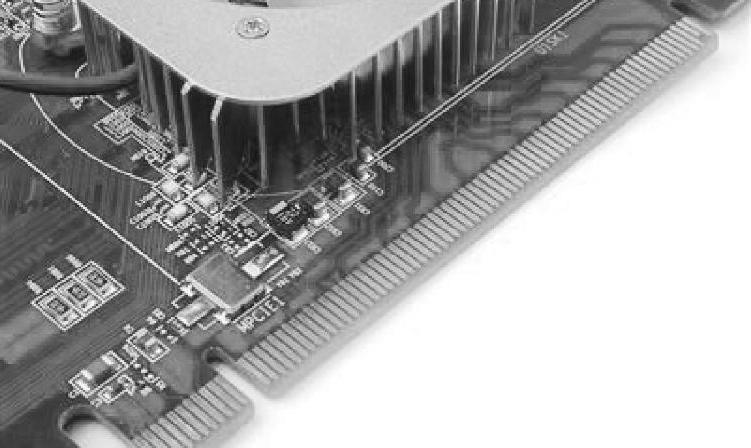

图24-6 显卡的金手指

第2步：检查显卡表面

接下来仔细检查显卡表面，看显卡上有没有损坏的元器件。如果有，以此为线索进一步检修，通常可以快速查到显卡故障的原因，从而迅速排除故障。

第3步：查显卡的资料

某些型号的显卡可能在设计上有缺陷，存在一些通病，有的甚至被厂家召回，查到这些资料，也就找到了解决问题的捷径。

第4步：清洗显卡的GPU

由于显卡大概有50%的问题都出在GPU（显示芯片）上，因此笔者认为清洗显卡的GPU（无水乙醇清洗）并加焊GPU引脚（或者做BGA），一般能够解决很多显卡的故障。

第5步：测量显卡的供电电压及AD线对地阻值

用万用表测量显卡供电电路的电压输出端对地阻值和AD（地址数据线）线对地阻值，测量各个元器件。

第6步：检查显存芯片

如果遇到显卡花屏或死机等故障，可以用MAST等测试软件测试显卡的显存芯片。如果显存有问题，更换显存芯片。如图24-7所示为显卡显存芯片。

第7步：刷新显卡BIOS芯片

显卡BIOS芯片主要用于存放显示芯片与驱动程序之间的控制程序，另外还存有显卡的型号、规格、生产厂家及出厂时间等信息。当它内部的程序损坏后，会造成显卡无法工作（黑屏）等故障。对于BIOS程序损坏的故障，可以通过重新刷新BIOS程序来排除故障。

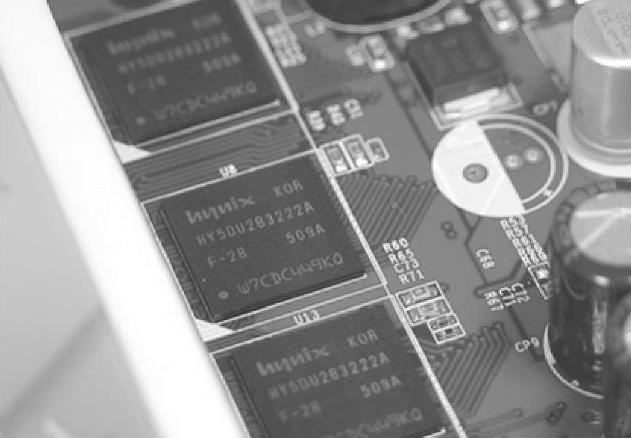

图24-7 显卡显存芯片
