一、实验装置

实验仪器主要采用可移动选择离子流管SIFT-MS and Profile 3质谱分析仪，其主要技术参数如表7-5所示：

表7-5 SIFT-MS and Profile 3质谱分析仪主要参数

可移动选择离子流动管质谱仪（SIFT-MS and Profile 3）主要是由离子源、流动管以及质谱分析探测区三个部分组成，系统总长约70Cm，内部检测硬件包括：电子倍增器、脉冲放大器、鉴别器以及计数系统。具体装置如图7-1所示。

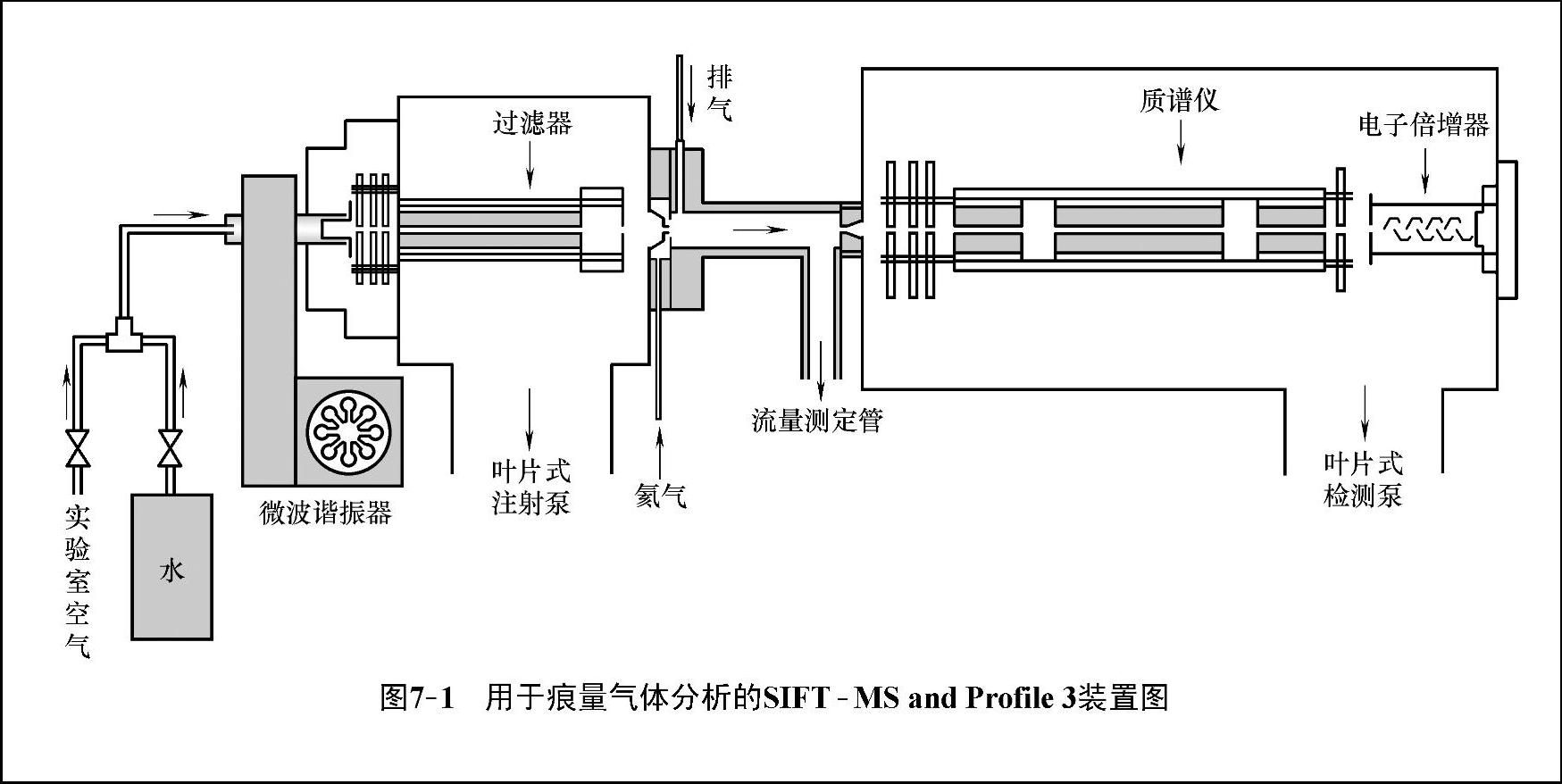

图7-1 用于痕量气体分析的SIFT-MS and Profile 3装置图

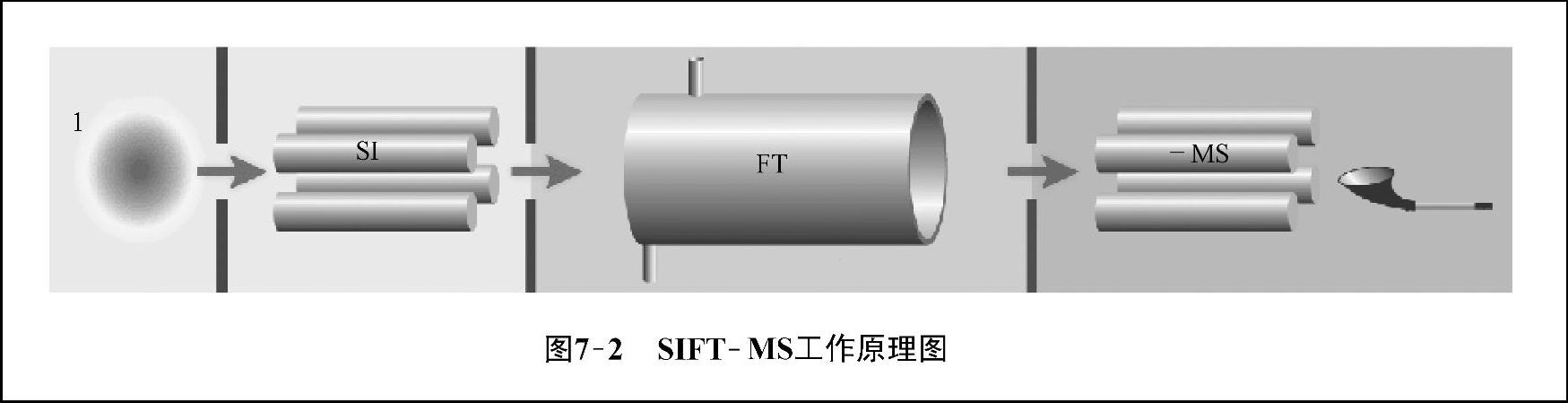

图7-2 SIFT-MS工作原理图

图7-2为SIFT-MS的工作原理图，简言之就是一定量的水与空气在图中1部分经过微波放电产生三种初始离子H₃O⁺，NO⁺和O2⁺。然后在SI部分选择实验所需的初始离子。FT部分代表的是被选定的前体离子（H₃O⁺，NO⁺和O2⁺三种）在氦气流的带动下进入到快速流动的氦载气流管中，与蒸气分子进行反应。反应所产生的离子由第二个四极杆（-MS部分）对选定时间段的预设质荷比（m/z）范围进行扫描，电子倍增管接收反应所产生的信号，最后传输结果将在终端计算机上进行显示。
