一、基础燃油泵

实验研究中重点研究内置式涡轮电动燃油泵，试验中使用燃油泵均来自UAES。结构如图11-14所示。

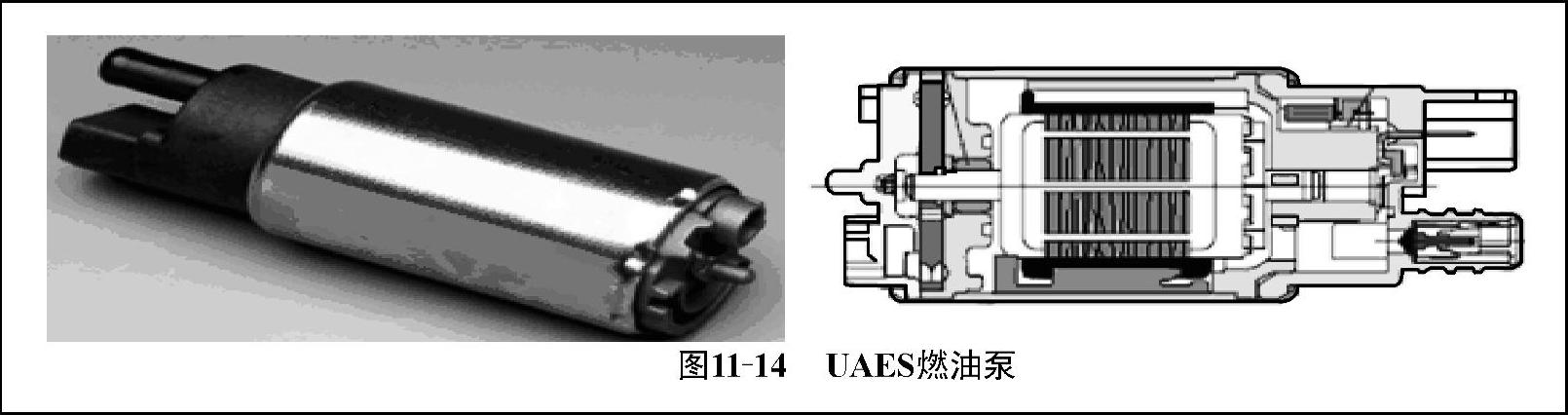

图ll-14 UAES燃油泵

这种电动燃油泵由星形叶轮在带有不连贯槽道的盖板之间旋转来输送液体的，也称为旋涡泵。主要工作机构包括叶轮、泵体和泵盖，以及由它们所组成的环形流道。其工作原理如图11-15所示，星形轮旋转产生了离心力，液体在此离心力的作用下，由泵壳侧面孔流入叶片根部并被抛向外圆，进入两侧盖板的槽道中。这部分液体原来随着叶片做圆周运动，具有一定的速度能，在盖板槽道中速度能变为压力能，之后又被叶片所攫取。在液体质点由入口到出口的过程中，这样的作用多次重复，能量逐次增加。液体在槽道中随星形叶轮运动，到了截止点，由于槽道突然被堵塞，液体就从出口孔流出。

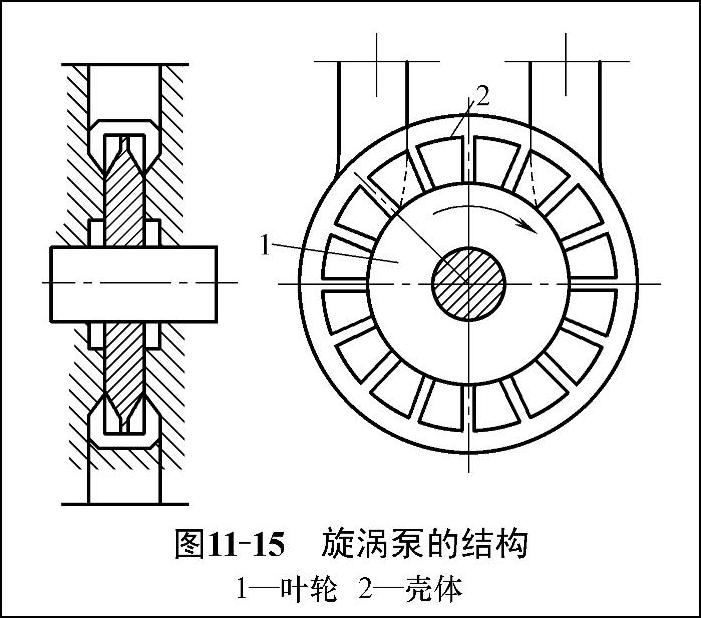

图11-15 旋涡泵的结构

1—叶轮 2—壳体

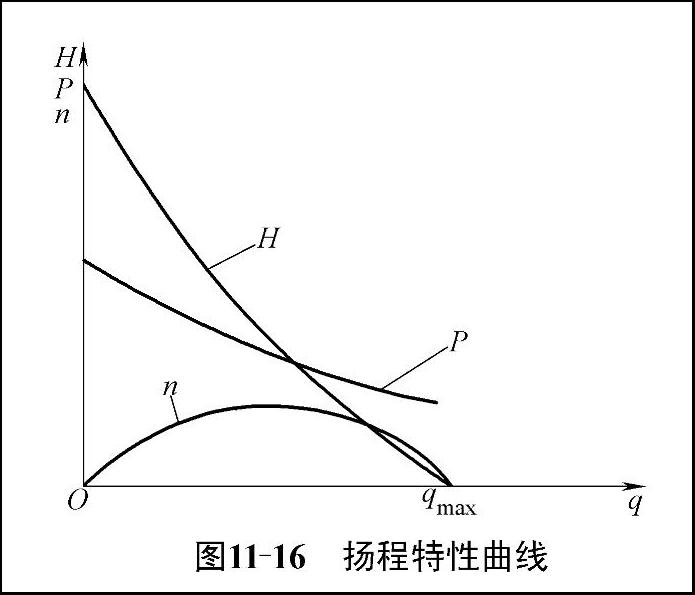

图11-16 扬程特性曲线

旋涡泵的主要特点如下：

1）结构简单，体积小，重量轻，扬程高。

2）大部分旋涡泵具有自吸能力。

3）具有陡降的扬程特性曲线，如图11-16所示。
