细颗粒排放试验台架

试验系统主要由以下四个部分组成，见图17-9与表17-11。

1）试验台、测功机、发动机。

2）颗粒物采集罐。

3）颗粒物浓度采集仪。

4）AVL气体采集仪。

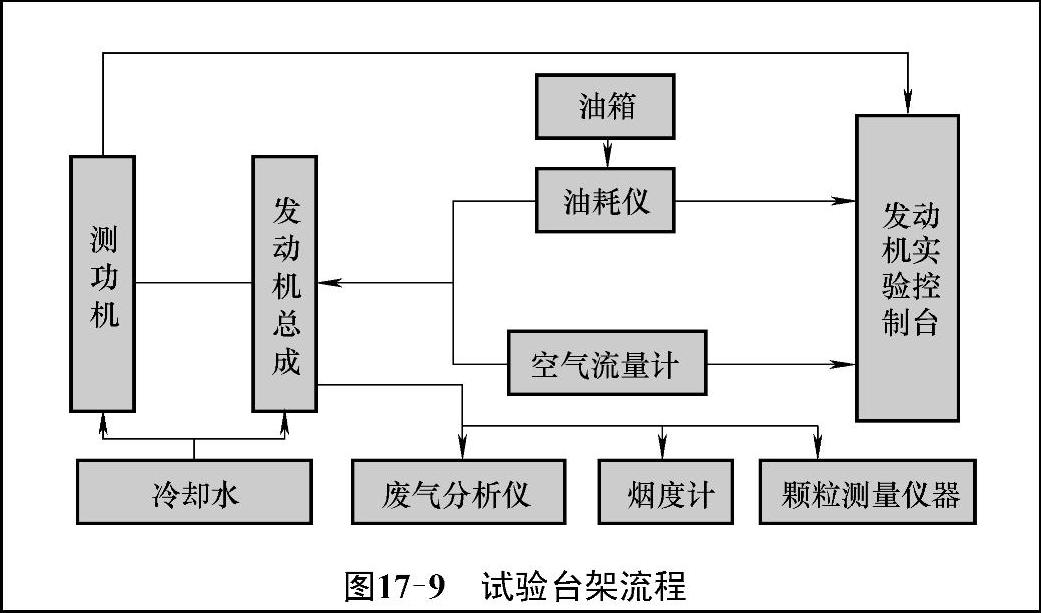

图17-9 试验台架流程

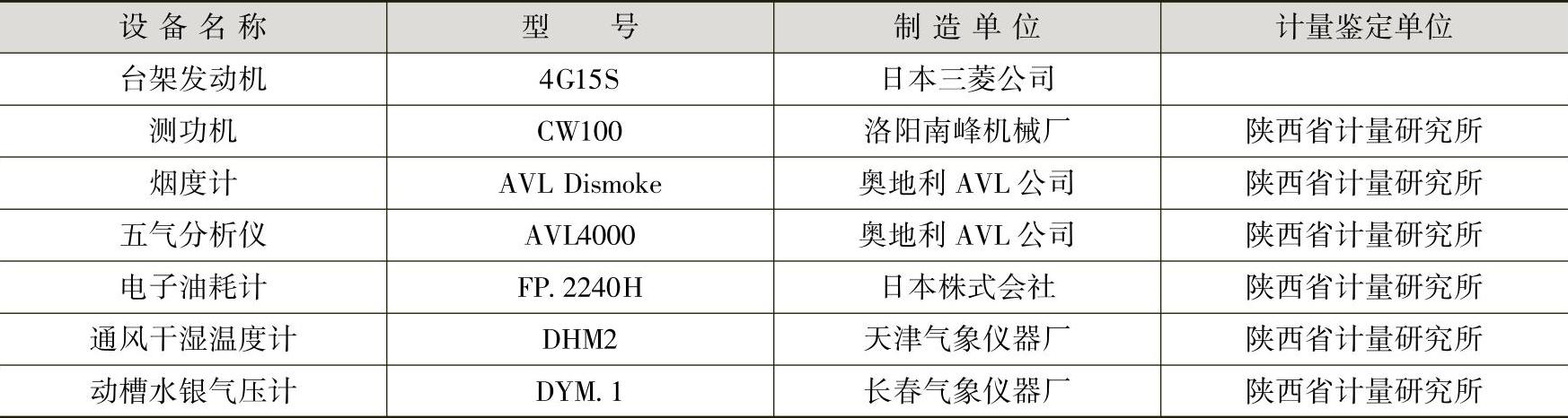

表17-11 试验设备

颗粒物采集罐包含了两个进气口、两个排气口和一个排污口。进气口一端与点燃式内燃机的三元催化器末端连接，用于接收燃烧后的排放物；另一个进气口用来接受稀释空气，但在本试验中，没有稀释直接采样。两个排气口，位于采集罐下部的排气口用于排出多余的废气，使得采集罐内的压力保持在正常范围内，另外一个排气口位于采集罐的上部，用于连接一根弯管，用来安装颗粒物浓度采集仪切割头，颗粒物采集罐如图17-10所示。

AVL气体采样仪器，用于试验前内燃机排气管道的检漏。如发生气体泄漏，应当停止试验，明确气体泄漏位置，减少试验误差。

图17-11为颗粒物试验台架。在图17-11中，冷却塔给内燃机注入冷却水，燃烧后的尾气经三元催化器输入到采集罐。后对采集罐内的气体进行采样。
