甲醇裂解循环特性

三、甲醇裂解循环特性

图18-5 甲醇裂解转化率

甲醇蒸汽重整发生的化学反应包括分解反应和置换反应。由于工业甲醇纯度在99%（体积分数）以上，所以甲醇裂解反应只发生分解反应。如果要实现甲醇蒸汽重整，需在其中加入适当摩尔比的水。

采用系统平衡的计算方法，说明常规回热循环与图18-2循环损失的分布差异，结果见表18-8。

由表中可知燃气轮机化学回热循环系统效率为58.20%，而常规回热循环效率49.14%，前者比后者高出了9.06%，燃烧损失比直接燃烧减小了9.73%。

图18-6为δ=0.1、δ=0.2时，常规回热循环效率曲线。图18-7为对应条件下甲醇热裂解循环效率曲线。

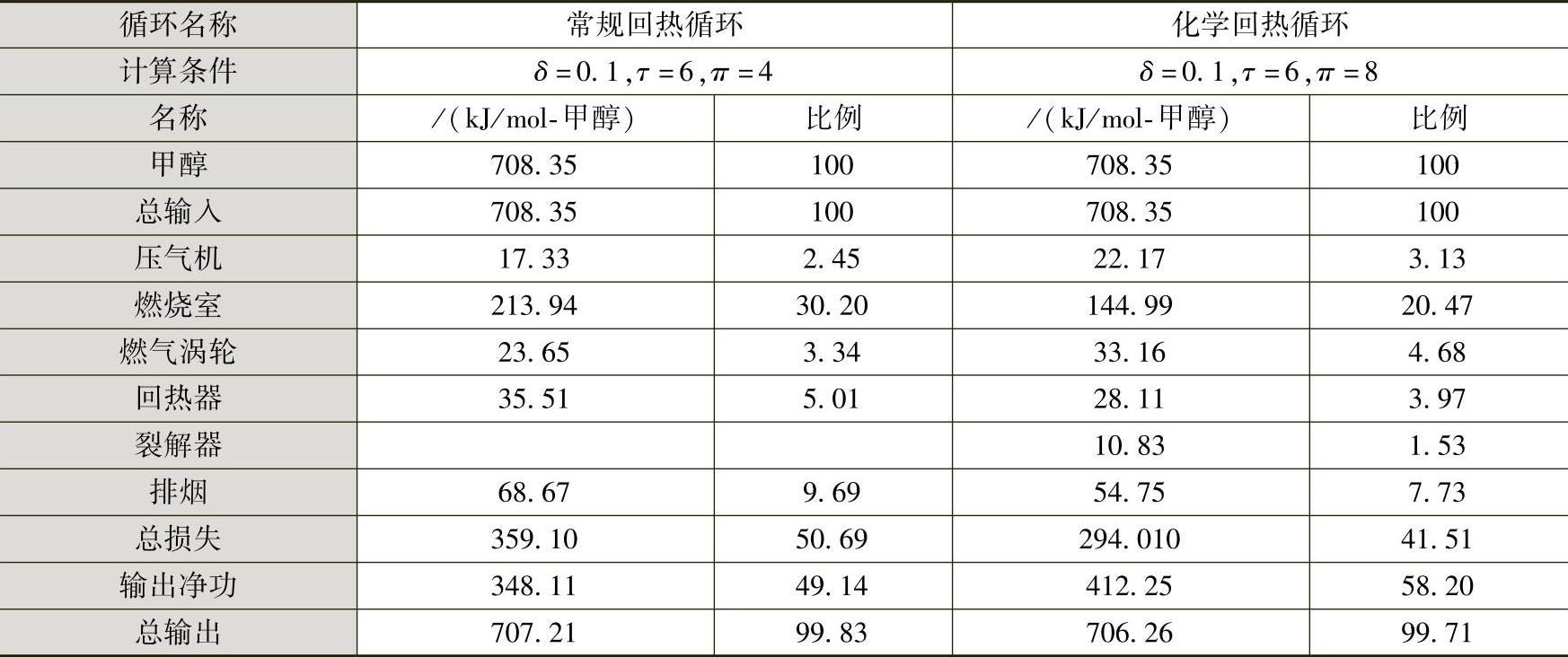

表18-8 回热循环平衡参数

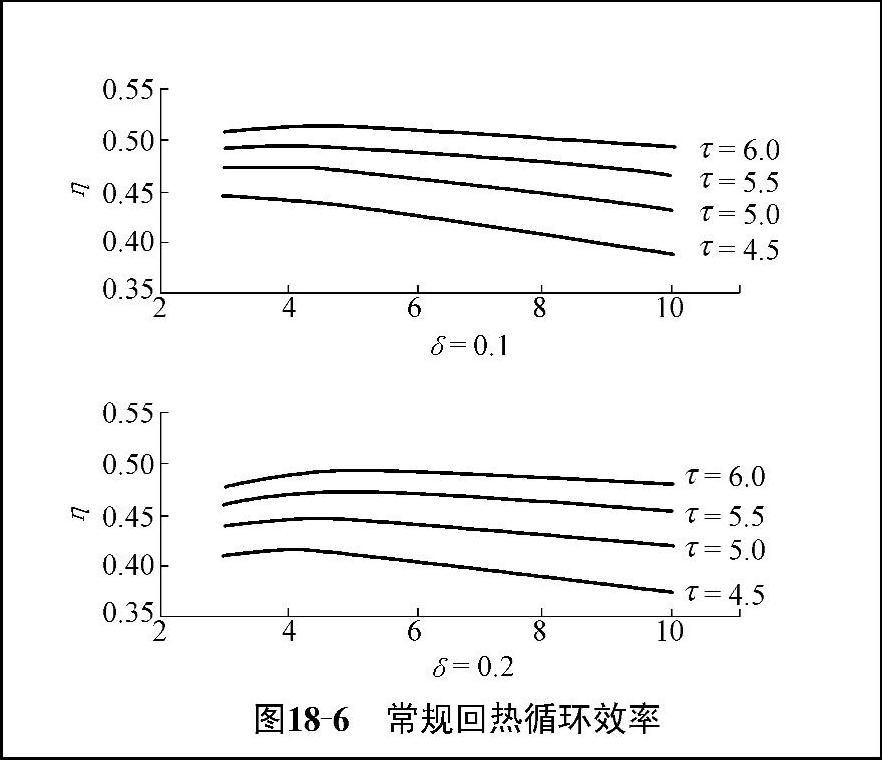

图18-6 常规回热循环效率

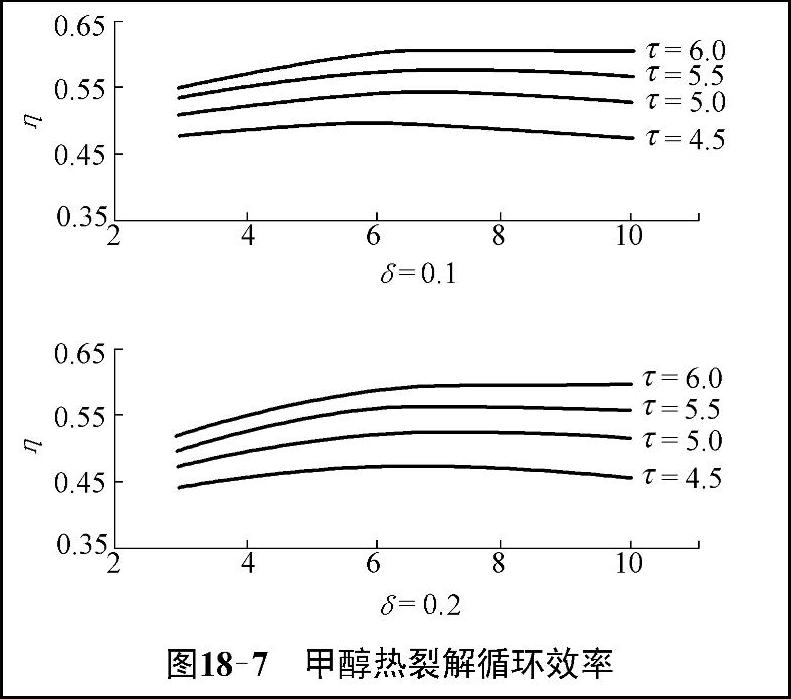

图18-7 甲醇热裂解循环效率

从两个循环的最佳热效率角度看，常规回热循环压比在3～4之间最优，而化学回热循环压比在6～8之间。而在相同温比和压比条件下，常规回热循环效率均低于化学回热循环，相同温比条件下最高热效率高出更多。

所以综合考虑，当前技术水平和经济条件下，τ应取5.5，π取7～8为宜。
