甲醇重整循环特性

由反应方程式可知1mol甲醇完全反应需要1mol水，当水蒸气、甲醇摩尔比n>1时，相同温度压力条件下，甲醇转化效率逐渐升高，但是，同时水的汽化热和过热蒸汽的吸热致使转化为高品位的低温热相对减少，由于n>1，置换反应的发生使得进入燃烧室的燃料气中H₂含量增加，CO含量大大降低，使燃料气体热值降低，因此过程中相互矛盾的因素增多。所以主要考虑n=1的情形。图18-8为甲醇重整转化率曲线。

图18-9为n=1时，甲醇重整特性曲线。与裂解模式相比其效率总体略低，而且效率曲线随压比的变化更加平缓，最佳压比随温比增加变化范围较大。出现上述现象的原因在于，n=1时，水的加入有助于提高燃料的总系统热量，进一步使压缩工质温度降低，有利于回热；另一方面发生置换反应，使总的化学反应吸热量较n=0时减少，导致热效率降低。因此对于化学回热循环来说，选用裂解器而不是重整器是经过多方面考虑的。

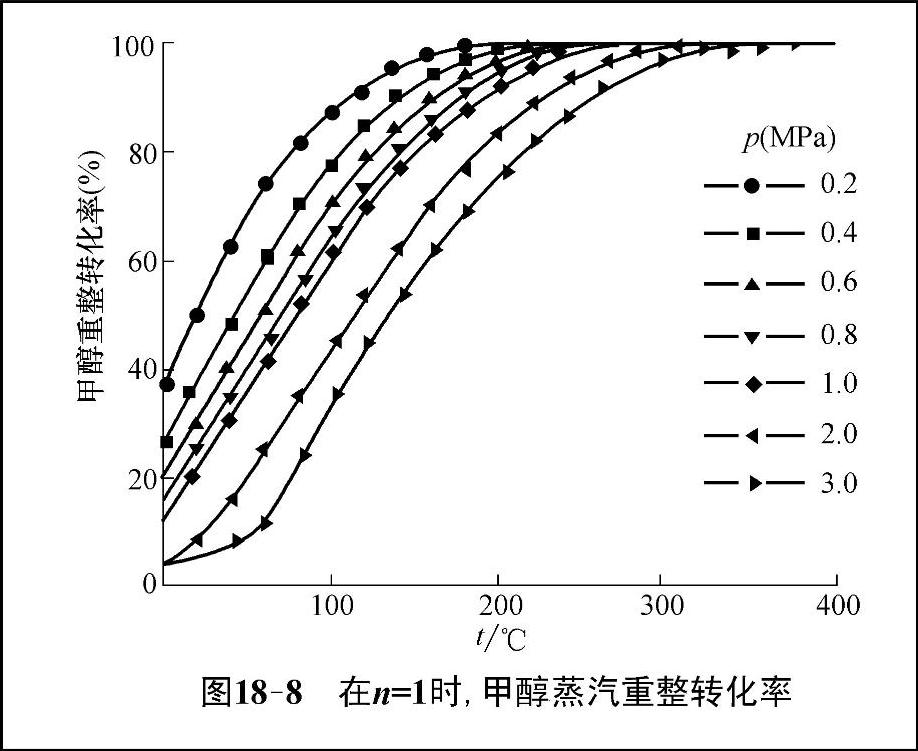

图18-8 在n=l时，甲醇蒸汽重整转化率

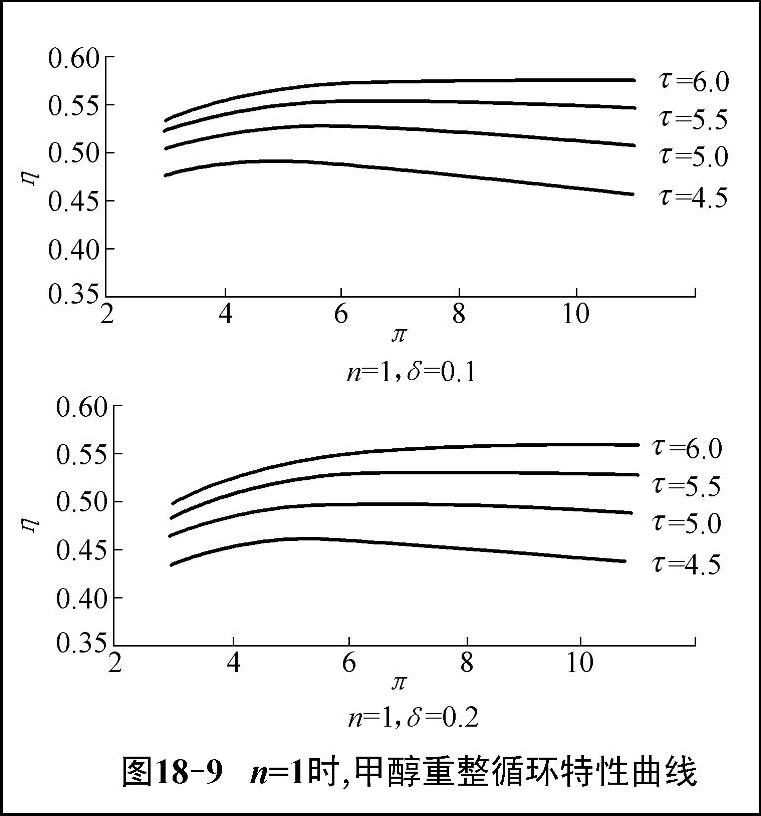

图18-9 n=l时，甲醇重整循环特性曲线
