1.4  开始重分网格

1.4 开始重分网格

重分网格是基于已经存在的求解进行的,因此最初的计算求解必须中断。因为计算求解中断,所以重分网格过程必须从清除数据开始。

为了开始重分网格,需要进行以下操作。

1)清除数据库(/CLEAR)。

2)重新进入求解器(/SOLU)。

3)开始重分网格,在重分网格区域指定载荷步和子步。

命令:REZONE

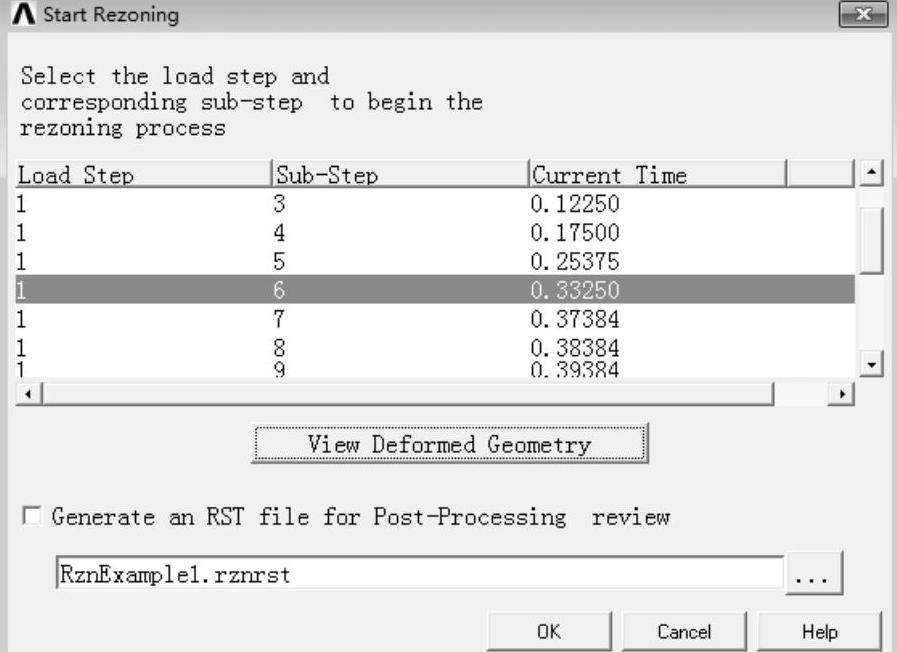

GUI:单击Main Menu→Solution→Manual Rezoning→Start,弹出开始重分网格设置面板,如图1-1所示。使用该面板可以选择与载荷步相关联的子步来开始重分网格,并且可以通过单击“查看几何体变形”(View Deformed Geometry)按钮来观察当前子步模型的变形情况,选择好子步后,单击“OK”按钮。


图1-1 开始重分网格设置面板
