选择进行重分网格的区域应该能够包括整个或部分变形区域,被选择区域单元具有下列相同的地方。

●材料类型。

●单元类型(包括坐标系和关键字的设置)。

●平面应变单元的厚度(实常数)。

●节点坐标系(除边界节点外,边界节点可以有不同的节点坐标系)。

所选区域应该包含所有的高度扭曲单元。选择的单元应比发生扭曲的目标单元数量稍多一些,以便新网格能够确保界面边界上的节点能够有较好的分布。如果边界节点分布太不均匀,附着这些节点的单元应该包括在所选区域内。选择区域内的边界可以有各种形状。

选择区域太大可能导致映射错误和需要消耗更多的时间。如果选择区域太小则不能包括所有高度扭曲的网格区域,重分网格后的新模型可能没有足够的网格质量达到收敛性。该步骤不支持命令,只支持GUI操作:单击Main Menu→Solution→Manual Rezoning→Select Rezone Elements,弹出选择重分网格单元消息面板,如图1-2所示。要求使用选择工具去选择重分网格区域的单元,单击“OK”按钮,会弹出选择工具面板,可根据需要进行选择。

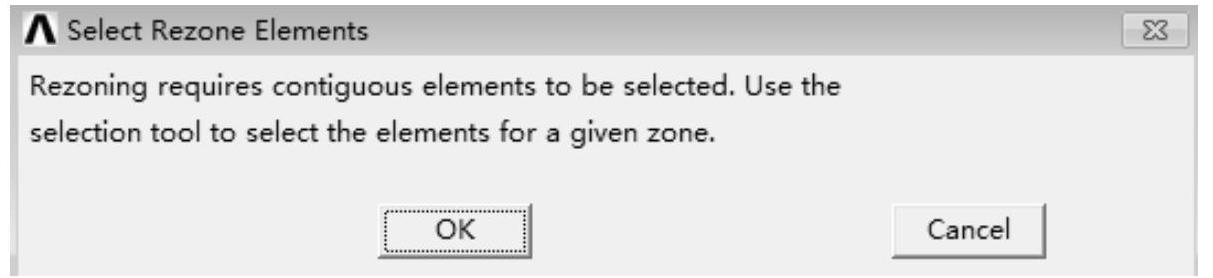

图1-2 选择重分网格单元消息面板

选择单元并创建组,在重分网格的过程中,重分网格开始(REMESH,START)后,输入组名。
