3.6.3  后处理

3.6.3 后处理

图3-29给出了网格重分前一子步的等效应力云图,由图3-29可知最大等效应力为156.373MPa,图3-30给出了重分网格后的等效应力云图,由图3-30可知最大等效应力为193.105MPa,图3-31给出了求解完毕后的等效应力云图,由图3-31可知,最大等效应力为507.846MPa,图3-32给出了求解完毕后的接触压力云图,由图3-32可知,最大接触压力为513.806MPa。

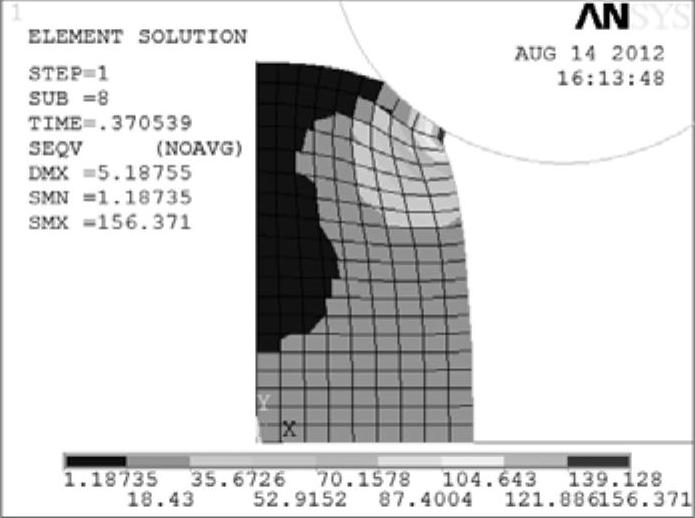

图3-29 重分网格前一子步的等效应力云图

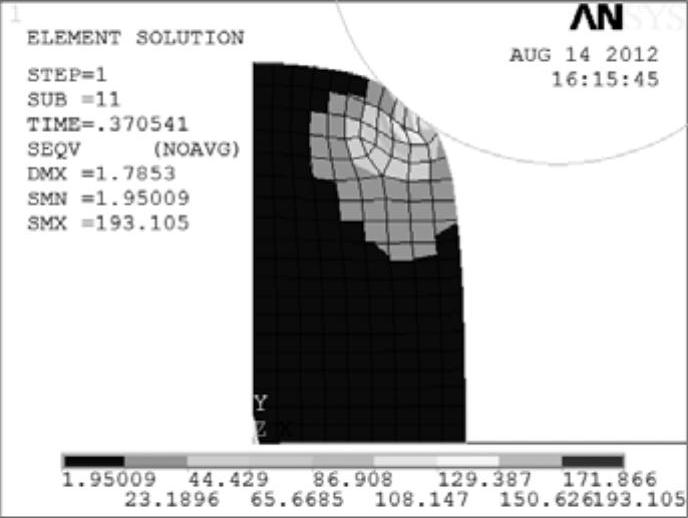

图3-30 重分网格后的等效应力云图

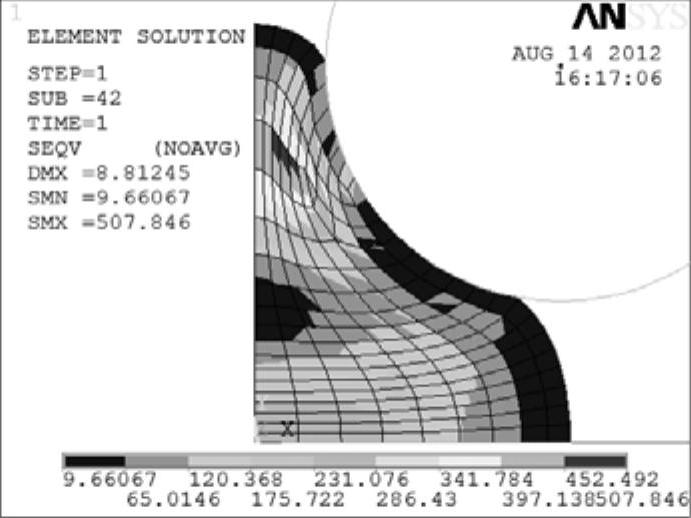

图3-31 求解完毕后的等效应力云图

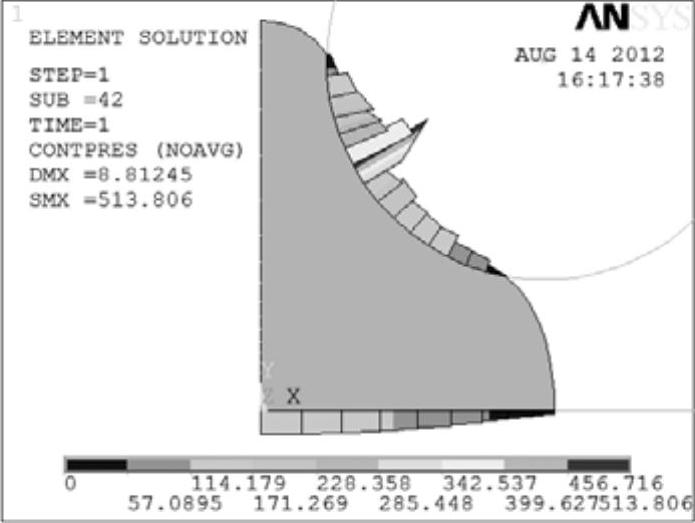

图3-32 求解完毕后的接触压力云图
