4.1  引言

4.1 引言

密封垫在两个连接件之间建立了一个匹配区域。如果该匹配区域没有分离,就可以传递连接件之间的力和运动。对于典型的密封垫,密封材料必须满足以下条件。

●确保不规则的面能够匹配良好,并能防止流体泄漏

●根据外载变化密封压盖自动调节间隙

●能够抵抗密封件两侧压力差的挤压

密封件常应用于转轴的密封、弹性压缩密封和法兰盘的密封。密封应用可分为两种类型:静态和动态密封。本章主要给用户讲解2-D静态弹性密封的非线性分析。

静态弹性密封装置主要由固定匹配面、移动匹配面和密封材料组成。典型的密封材料在两个匹配面之间承受压力而处于压缩状态,以防止流体在匹配面之间发生渗漏,如图4-1所示。

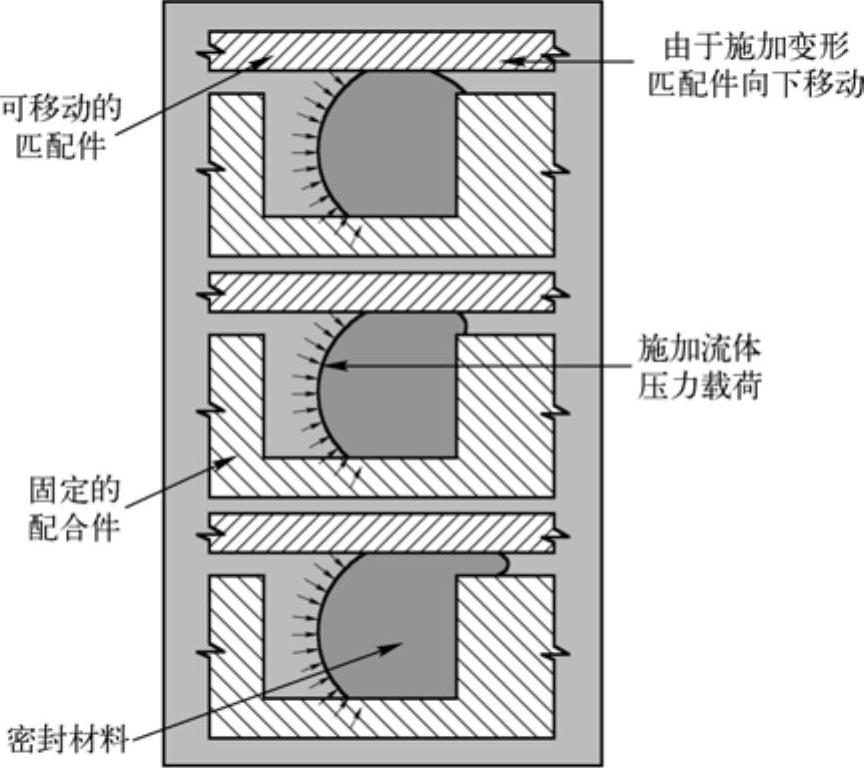

图4-1 静态弹性密封的装配示意图
