5.6.3 后处理
图5-39~图5-45分别给出了金属成型过程中的不同时刻的等效应力云图,由图5-39~图5-41可知,在金属成型过程中,其等效应力持续增加,最终达到1043.8MPa。图5-42给出了成型后的金属等效塑性应变云图,由图5-42可知,最大的等效塑性应变发生在成型金属的截面中心处,最大值为3.53378,图5-43给出了成型后的金属弹性应变能密度云图,由图5-43可知,最大弹性应变能密度为584.762,图5-44给出了成型后的金属塑性应变能密度云图,由图5-44可知,最大塑性应变能密度为3293.82。

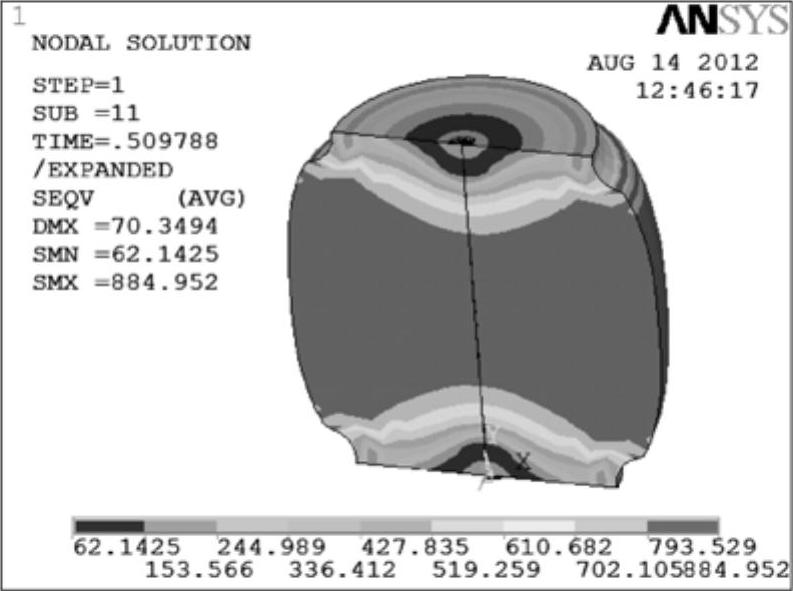

图5-39 11子步时的等效应力云图

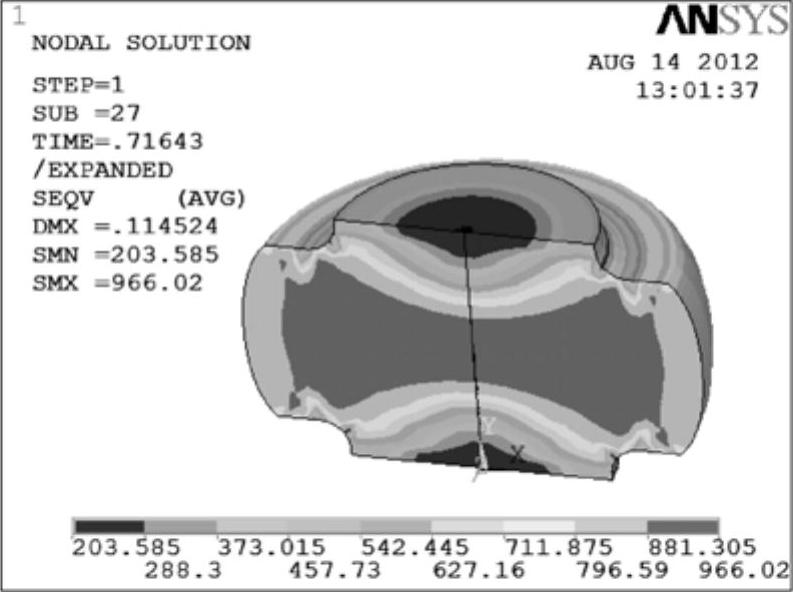

图5-40 27子步时的等效应力云图

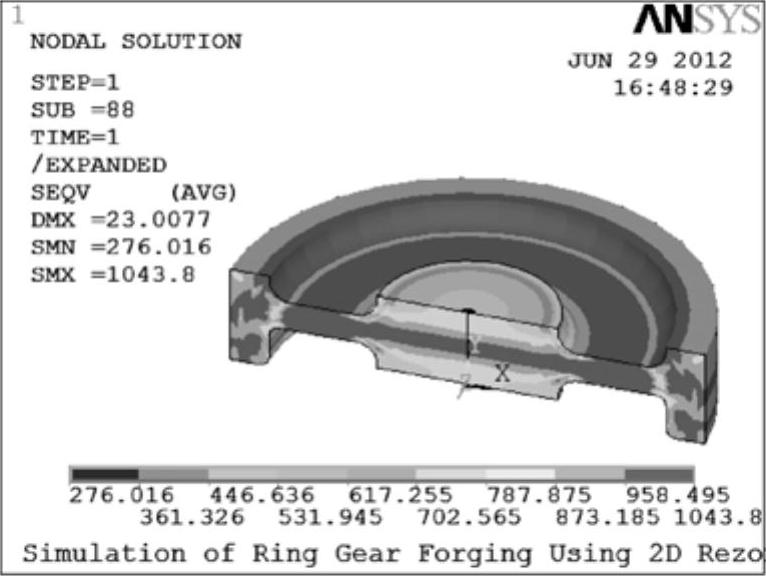

图5-41 成型后的金属等效应力云图
图5-42 成型后的金属等效塑性应变云图

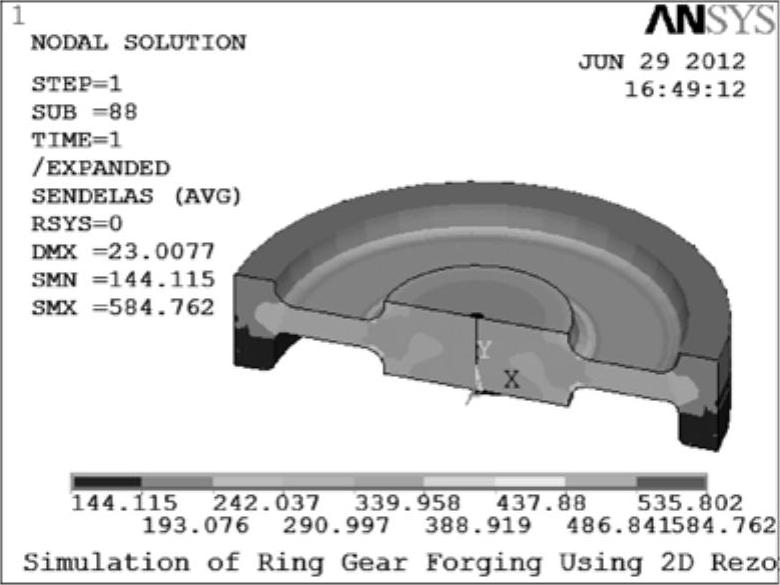

图5-43 成型后的金属弹性应变能密度云图

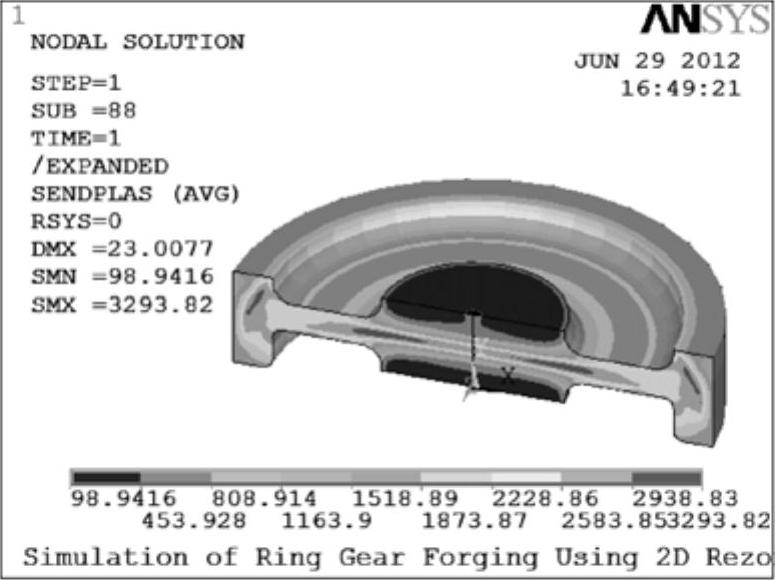

图5-44 成型后的金属塑性应变能密度云图
图5-45给出了成型后的接触压力云图,由图5-45可知,在金属的过渡区域,接触压力较大,最大值为27171.5MPa。图5-46给出了成型后的接触状态云图,由图5-46可知,成型的丰要接触状态为滑动接触状态。

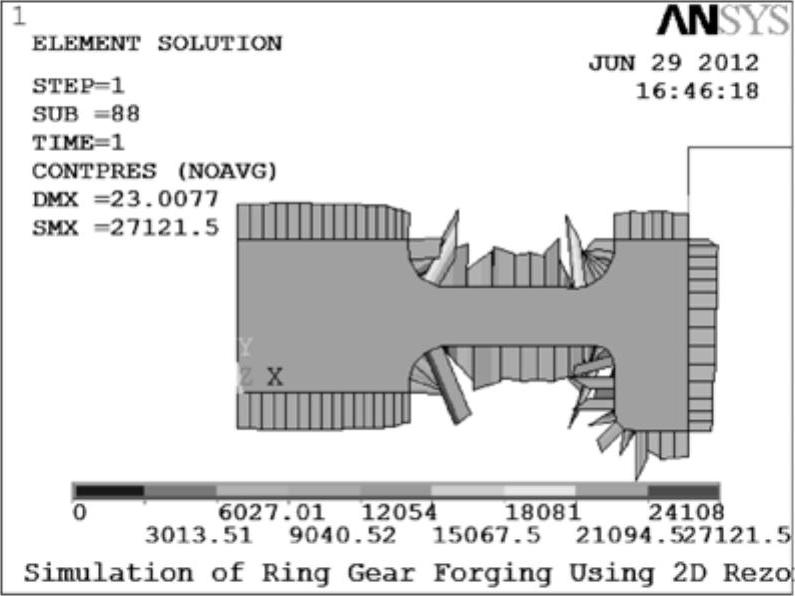

图5-45 成型后的接触压力云图

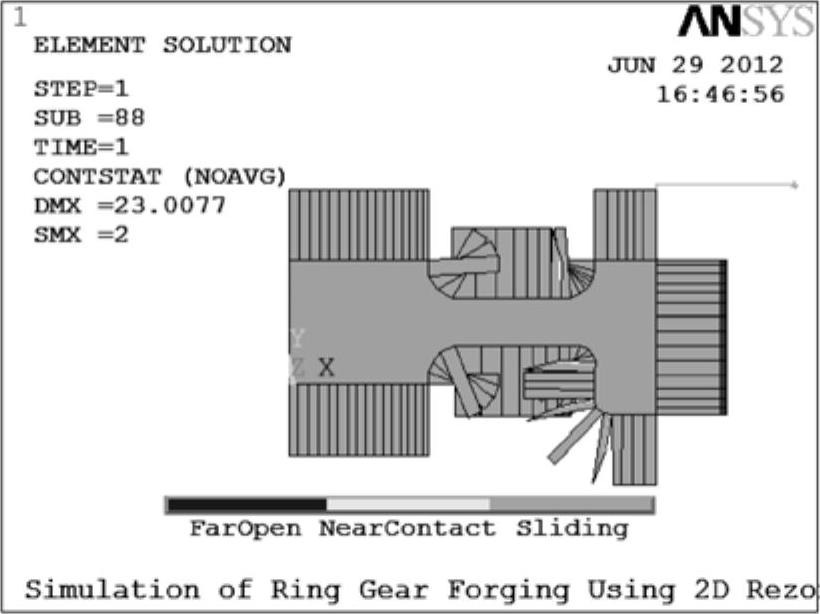

图5-46 成型后的接触状态云图
