12.6.3  后处理

12.6.3 后处理

图12-15～图12-18分别给出了加载过程中不同求解子步的等效应力云图，由图12-15～图12-18可知随着外载荷的增加，试件刻痕处的截面迅速减小，等效应力逐步增大。

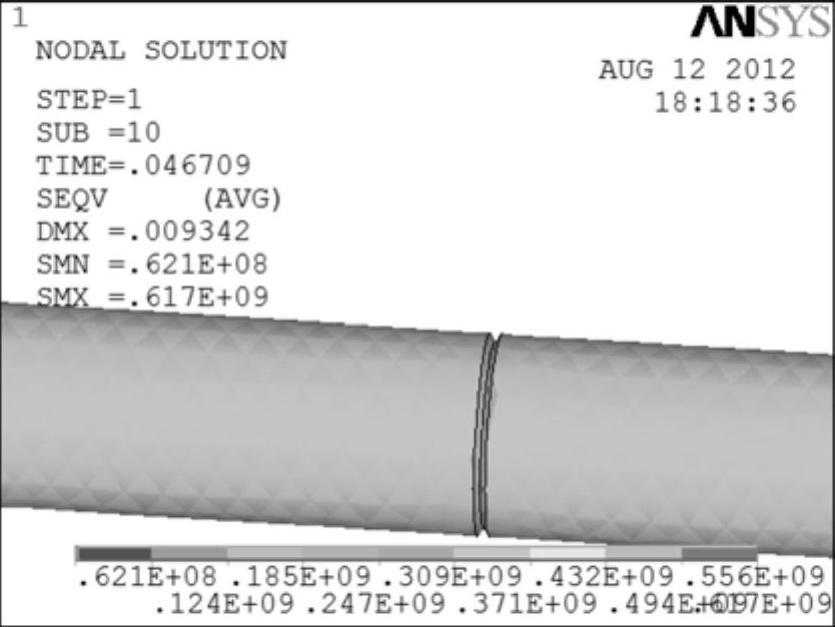

图12-15 子步为10时的等效应力云图

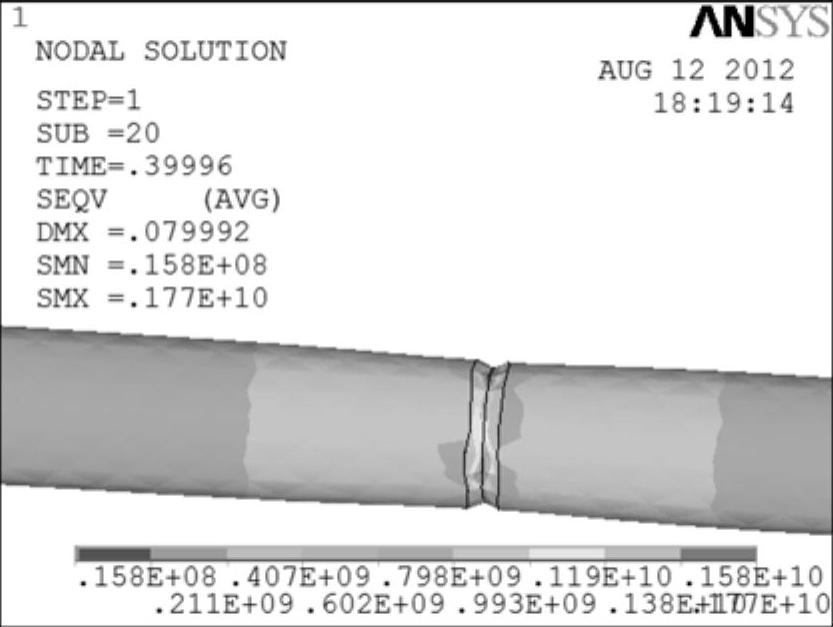

图12-16 子步为20时的等效应力云图

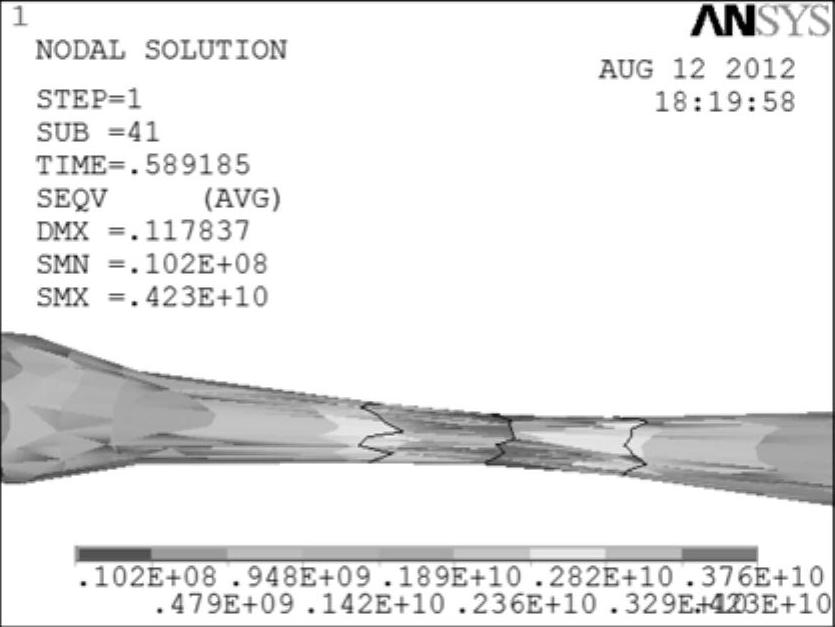

图12-17 子步为41时的等效应力

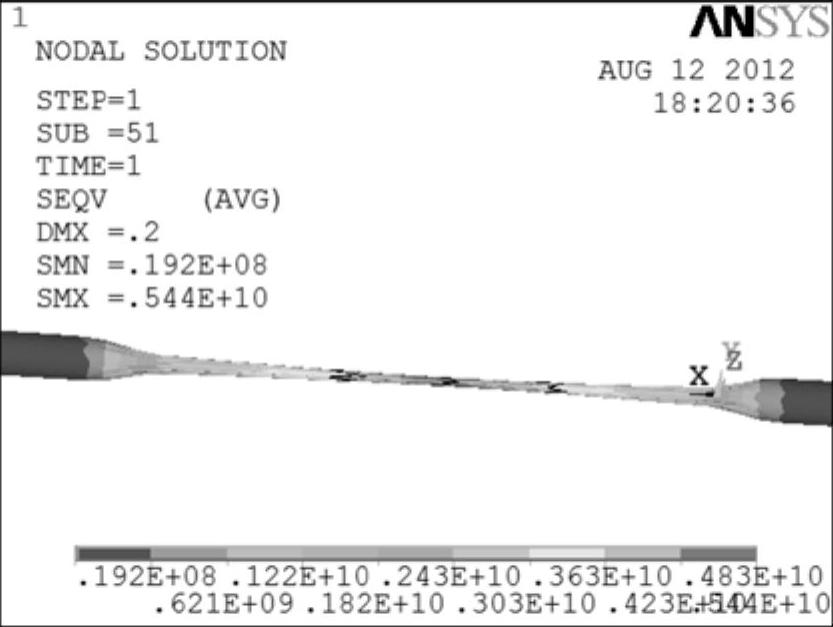

图12-18 子步为51时的等效应力

图12-19给出了7166节点y方向位移与时间的关系，由图12-19可知随着拉伸载荷的增大，初期刻痕处截面面积成线性关系减小，但在后期呈现了非线性关系，截面面积的减小速率逐渐减小；图12-20给出了7166节点等效应力与时间的关系，由图12-20可知，等效应力随着外载荷的增加逐渐增加。

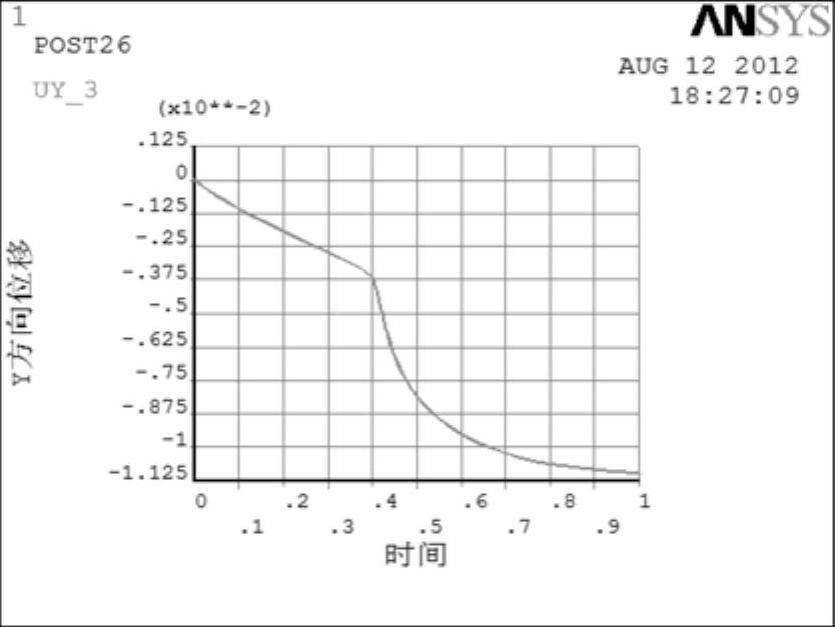

图12-19 7166节点y方向位移与时间的关系

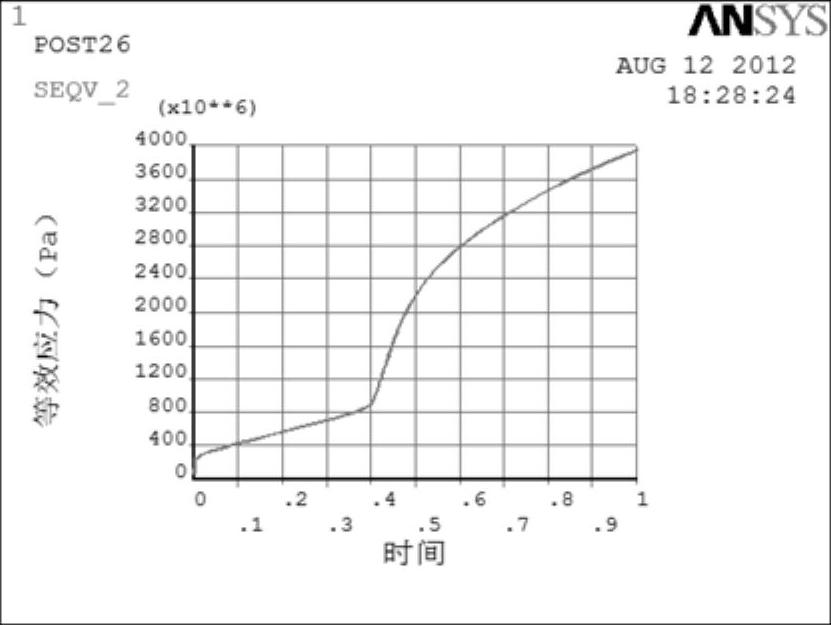

图12-20 7166节点等效应力与时间的关系
