13.6.3 后处理
图13-21所示裂纹尖端区域的位移云图,由图可知裂纹尖端区域位移是连续的没有奇异性;图13-22给出了裂纹尖端区域的等效应力云图,由图可知裂纹尖端区域应力具有奇异性。图13-23~图13-25分别给出了裂纹前缘的I,II型和III型应力强度因子求解结果,由求解结果可知,ANSYS的相互作用积分法计算裂纹前缘的应力强度因子准确可靠。

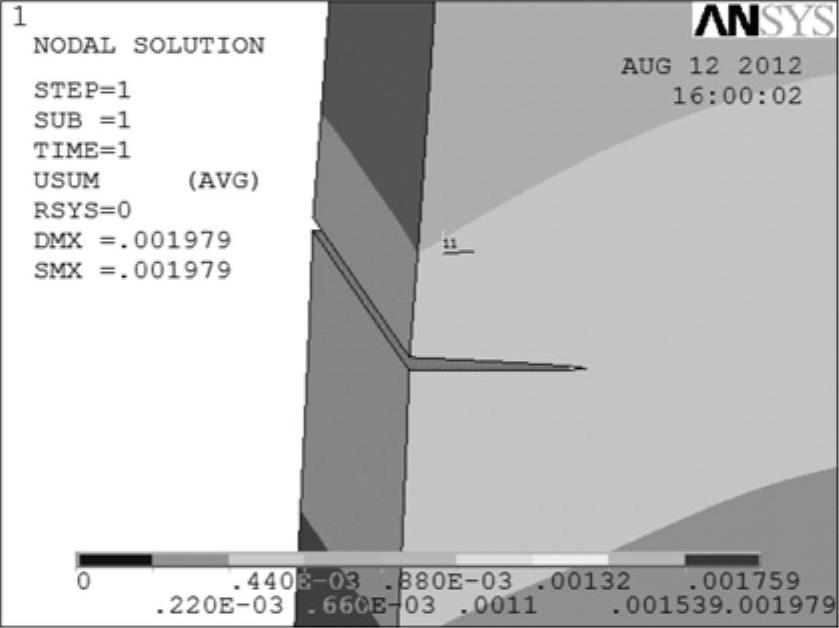

图13-21 裂纹尖端区域的位移云图

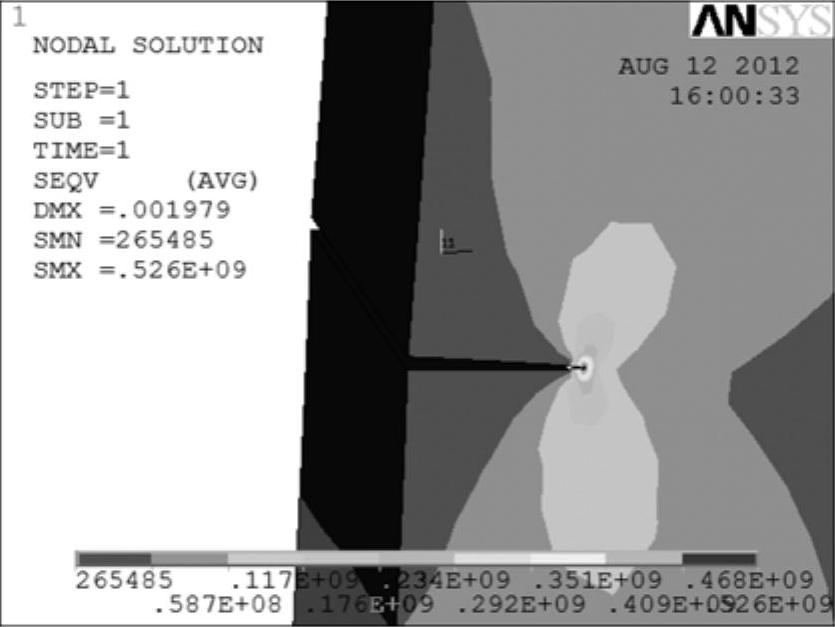

图13-22 裂纹尖端区域的等效应力云图

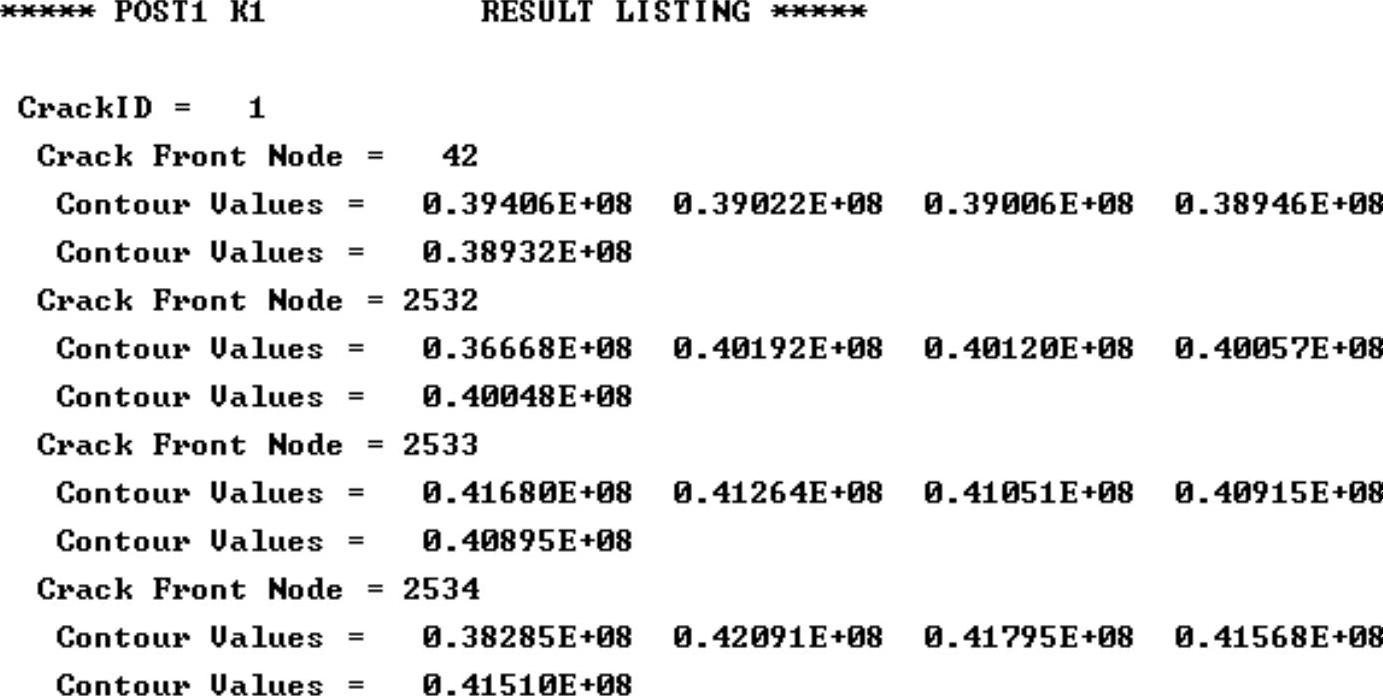

图13-23 裂纹前缘I型应力强度因子列表

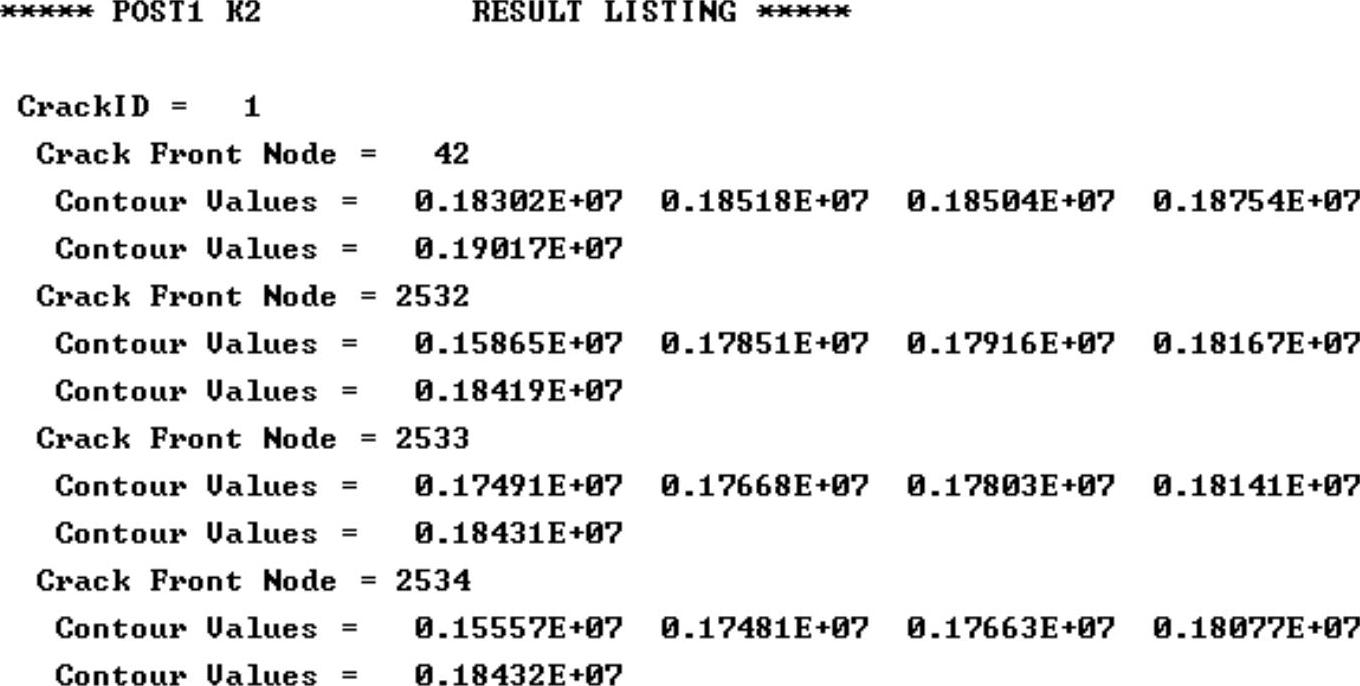

图13-24 裂纹前缘II型应力强度因子列表

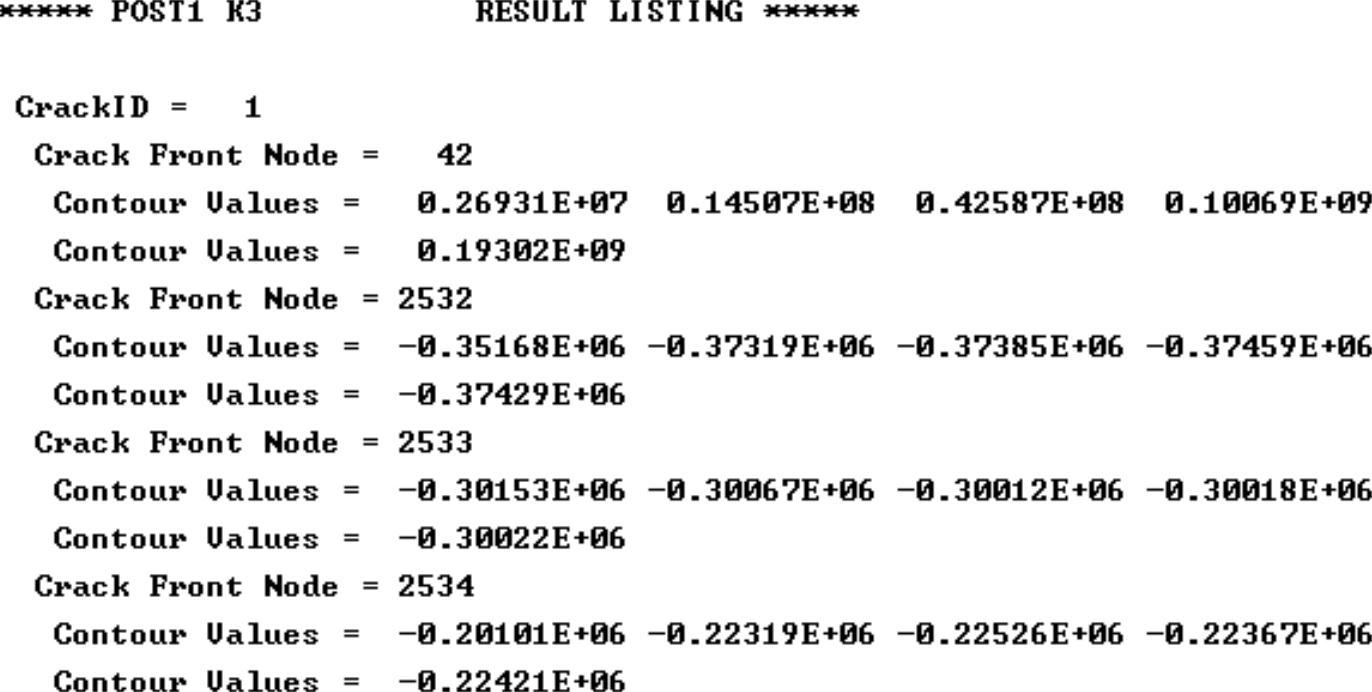

图13-25 裂纹前缘III型应力强度因子列表
