15.2  几何模型

15.2 几何模型

图15-1给出了加强筋板的横截面示意图,图15-2给出了加强筋板的三维模型,几何尺寸如下:板的宽度W=1m,板的长度为2m,加强筋之间的距离W1=0.18m,板的厚度为0.005m,加强筋的高度H2=0.08m,加强筋的厚度为0.002m。

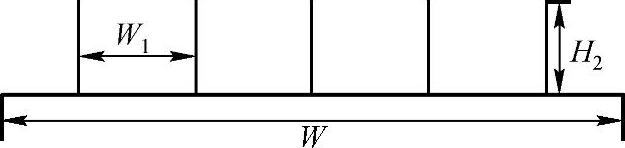

图15-1 加强筋板的横截面示意图

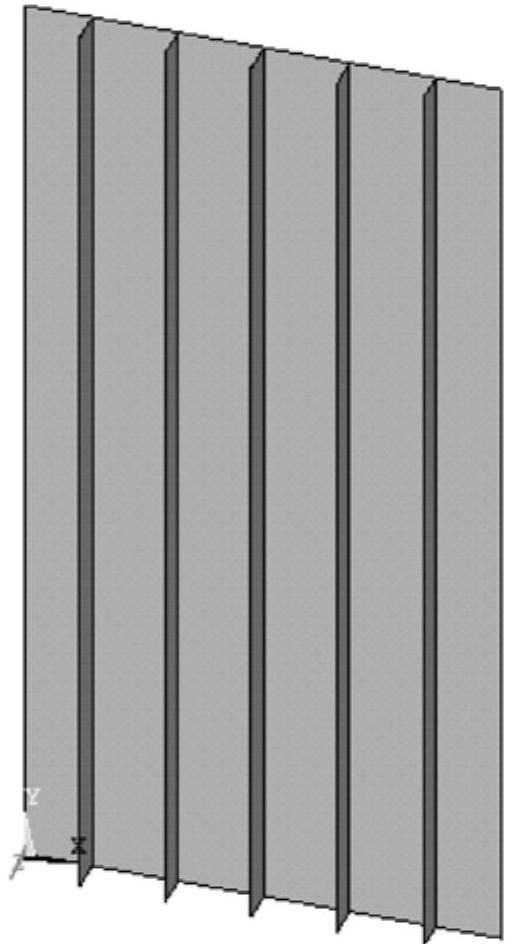

图15-2 加强筋板的三维模型
