图16-19～图16-24分别给出了切削过程中不同时间的等效应力云图，由图16-19～图16-24可知，粘结区模型可以很好地模拟刀具与切屑的分离现象，并且最大等效应力发生在与刀尖相接处的切屑处，最大值为481MPa。

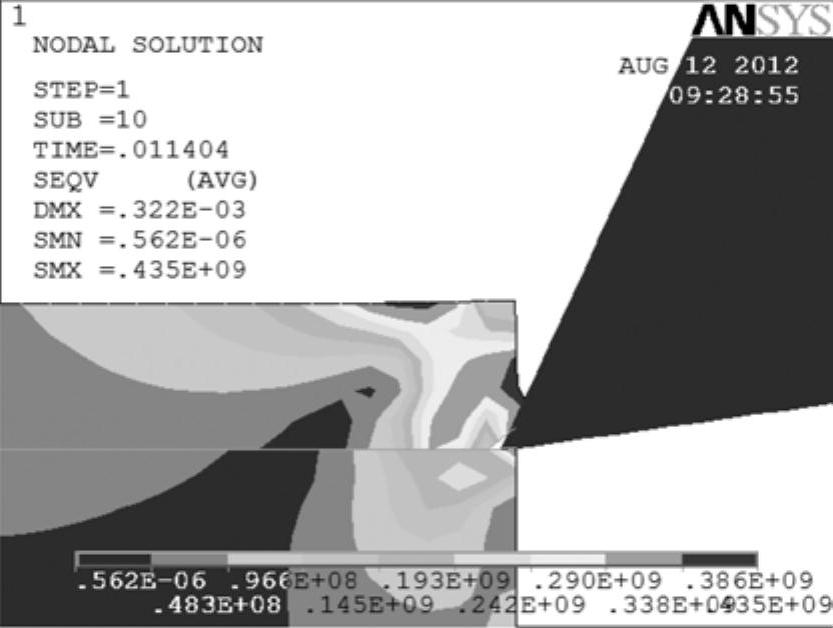

图16-19 子步为10时的等效应力云图

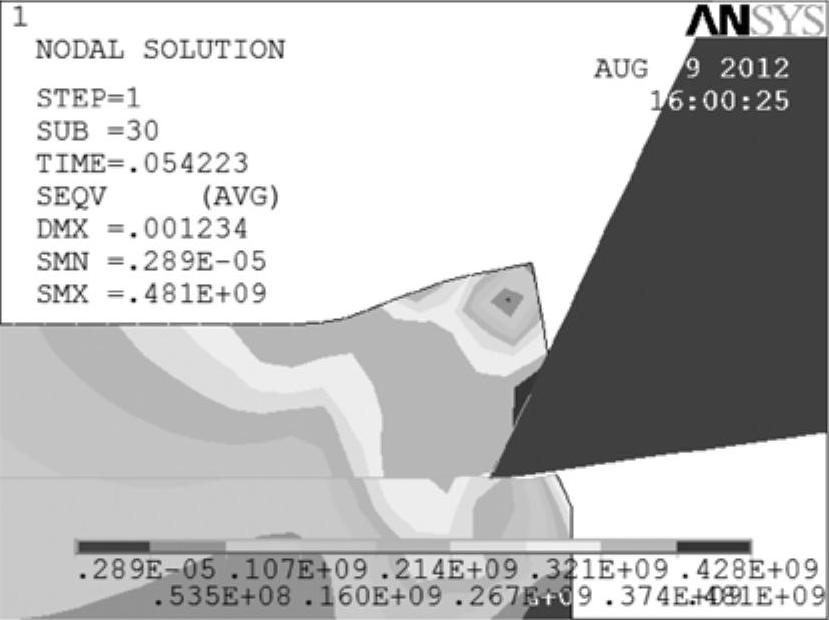

图16-20 子步为30时的等效应力云图
图16-21 子步为60时的等效应力云图
图16-22 子步为100时的等效应力云图

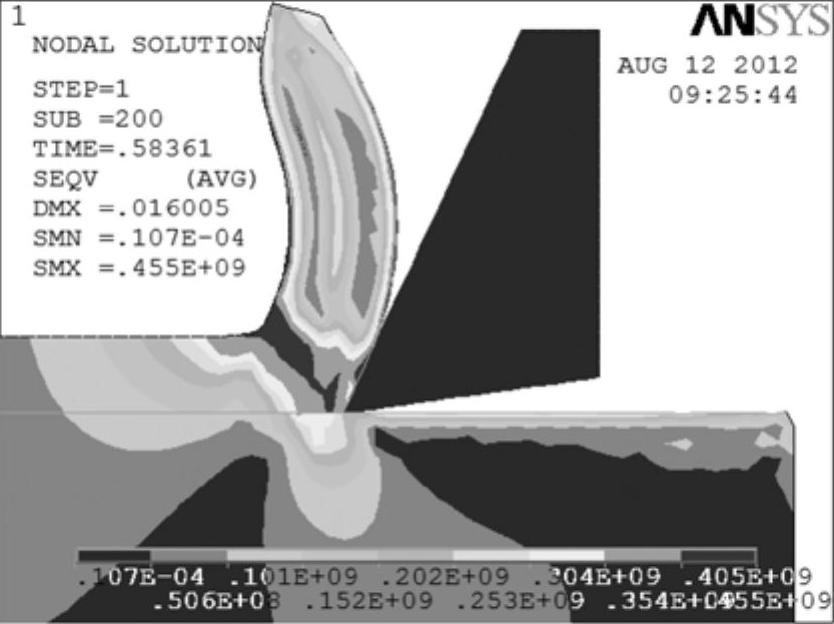

图16-23 子步为200时的等效应力云图

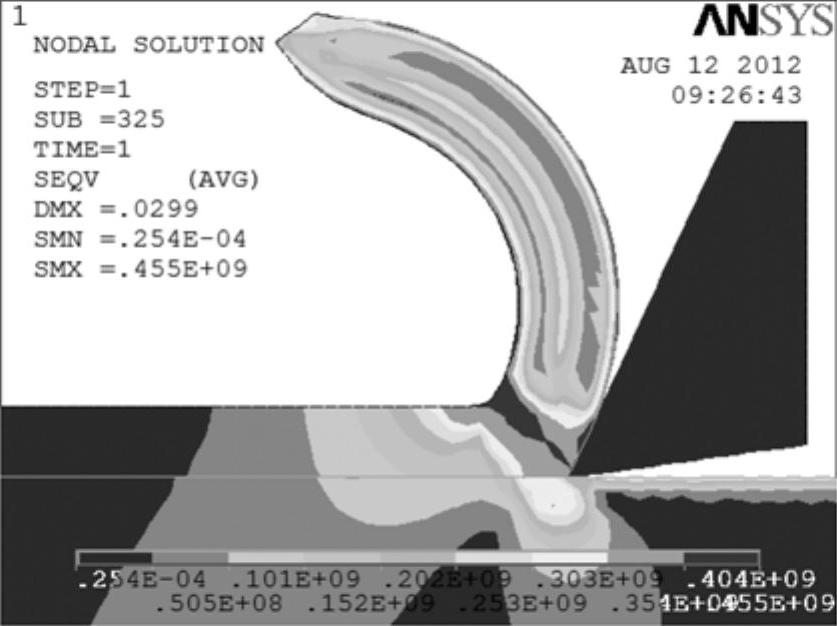

图16-24 子步为325时的等效应力云图
