19.5.1  热边界条件

19.5.1 热边界条件

图19-2给出了搅拌摩擦焊的热边界条件施加示意图,本实例的热边界条件主要为热对流边界,其中在焊接工件顶部,侧面和轴肩的圆柱面上的表面传热系数为30W/(m·℃),焊接工件底部的热表面传热系数为300 W/(m·℃)。焊接工件和轴肩的初始温度为25℃。

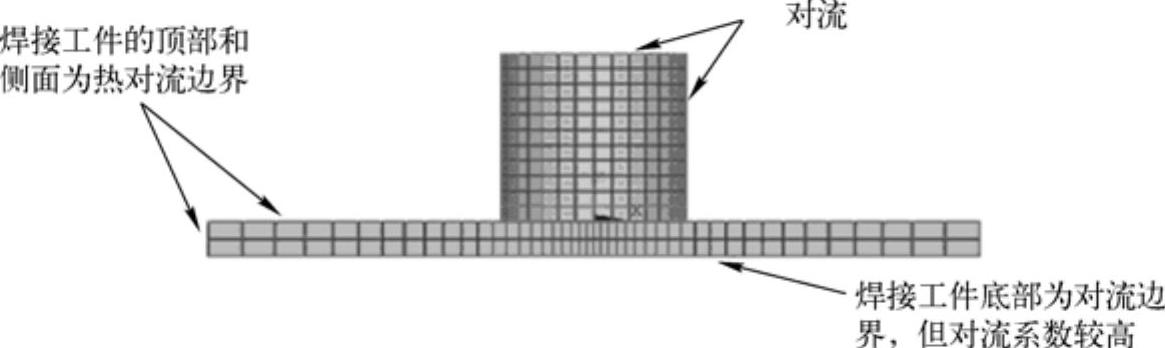

图19-2 热边界条件施加示意图
