21.4.3  接触对的正确法向

当程序进行是否接触的检查时，接触面的外法线方向至关重要。对于3D单元CONTA173和CONTA174，按节点顺序号以右手法则来决定单元的外法向。接触面的外法向应该指向目标面。否则，在开始分析计算时，程序可能会认为是有过度穿透的面，而很难找到初始解。在这些情况下，程序一般会立即停止执行。图21-24说明正确和不正确的外法向。对于3D线-线接触单元CONTA176和3D线-面接触单元CONTA177，接触节点必须按顺序定义在连续的线端上。

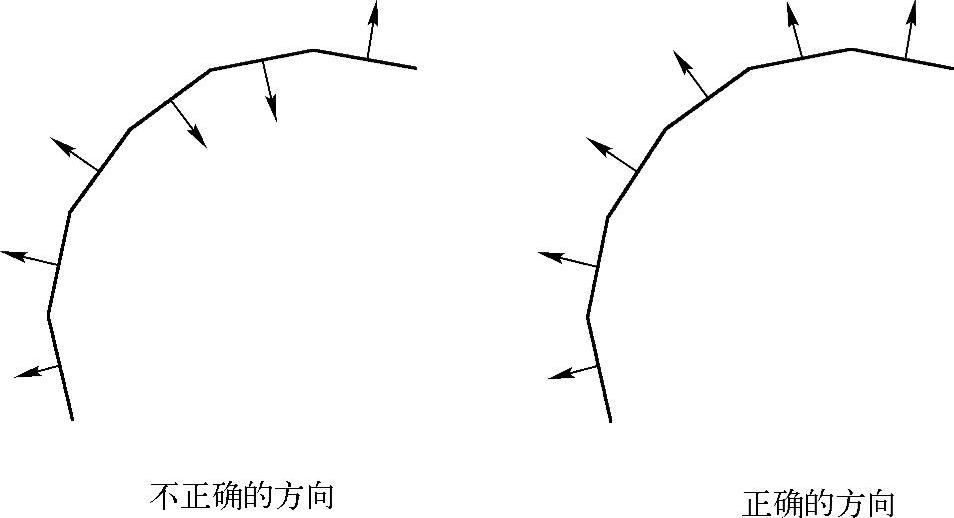

图21-24 定义接触单元的外法向

当发现单元的外法线方向不正确时，必须通过反转所选择的不正确单元的节点号来改变它们。

命令：ESURF，，REVE

GUI：单击Main Menu→Preprocessor→Modeling→Create→Elements→Surf/Contact→Surf to Surf

重新定向单元法向。

命令：ENORM

GUI：单击Main Menu→Preprocessor→Modeling→Move/Modify→Elements→Shell Normals
