绘制外切多边形
2025年09月26日
2.绘制外切多边形
绘制外切多边形的步骤是：在功能区“默认”选项卡的“绘图”面板中单击“多边形”按钮

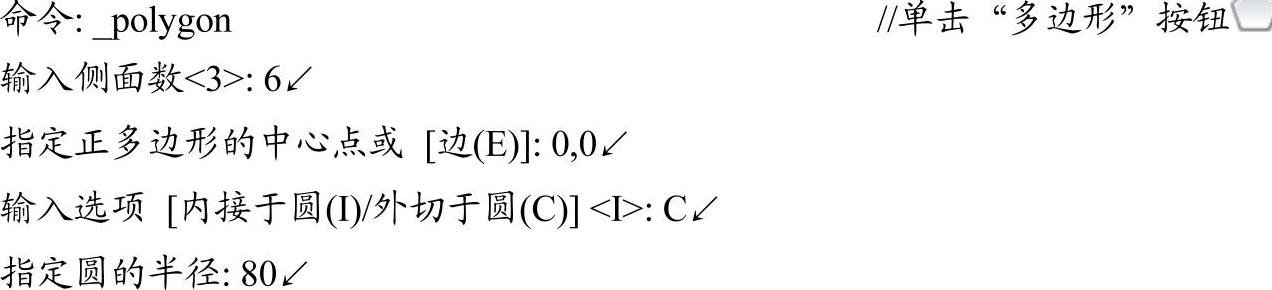

，或者在在命令行的“键入命令”提示下输入“POLYGON”并按<Enter>键，接着在命令提示下输入边数，指定多边形的中心，在“输入选项[内接于圆（I）/外切于圆（C）]<I>：”提示下选择“外切于圆”提示选项，然后指定圆的半径。请看如下外切正六边形的绘制实例。
完成绘制外切正六边形的图形效果如图3-15所示。
图3-14 绘制等边三角形（内接）

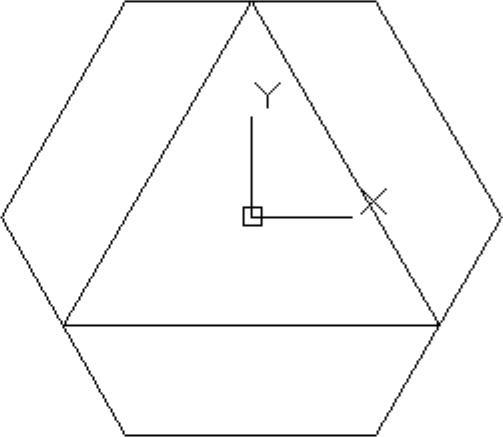

图3-15 绘制外切正六边形
3.通过指定一条表绘制多边形
通过指定一条边绘制多边形的步骤是：在功能区“默认”选项卡的“绘图”面板中单击“多边形”按钮

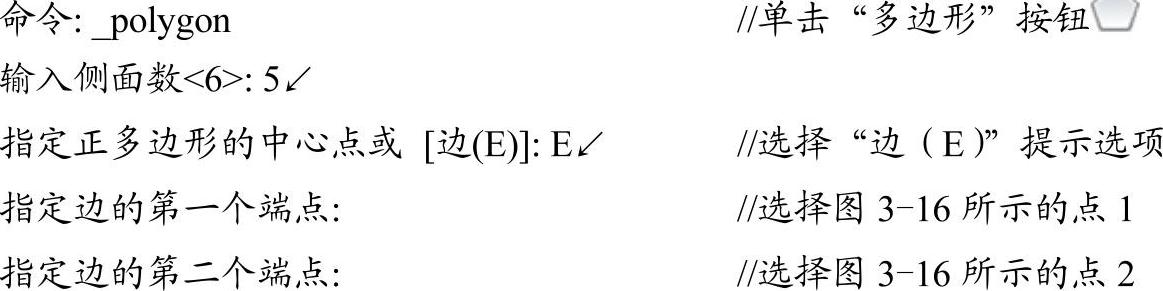

，或者在命令行的“键入命令”提示下输入“POLYGON”并按<Enter>键，接着在命令提示下输入边数，在“指定正多边形的中心点或[边（E）]：”提示下选择“边（E）”选项，然后指定一条多边形线段的起点，再指定多边形线段的端点。请看以下使用该方法绘制正五边形的范例。
通过指定一条边的两个端点绘制一个正五边形，结果如图3-17所示。

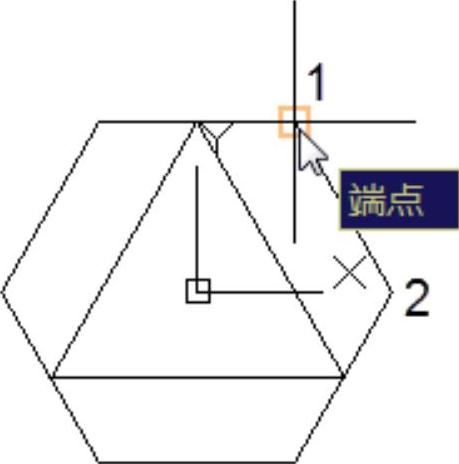

图3-16 分别指定边的起点和端点

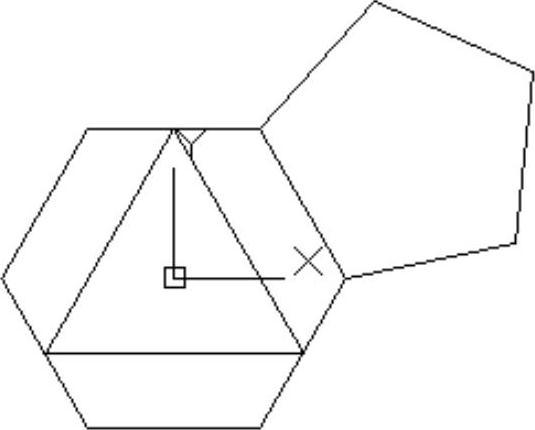

图3-17 绘制好正五边形的图形效果
