3.6 绘制二维多段线

二维多段线是由直线段和圆弧段组成的单个对象，它是作为单个平面对象创建的相互连接的线段序列。在创建多段线的过程中，可以根据需要在“直线”绘制状态和“圆弧”绘制状态之间切换，还可以为多段线设置线宽，多段线的每段线段从起点到终点可以有不同的线宽。合理有效地利用好“多段线”命令，可以将多步绘图操作（主要针对由直线和圆弧的连续线段组合）简化为一步操作，且操作简单，从而大幅提高绘图效率。

下面介绍两个绘制二维多段线的典型范例。首先看第一个范例的操作步骤，该范例涉及直线和圆弧的切换操作。

978-7-111-45385-7-Chapter03-66.jpg打开AutoCAD 2014后，新建一个使用“acadiso.dwt”默认图形样板的文件。

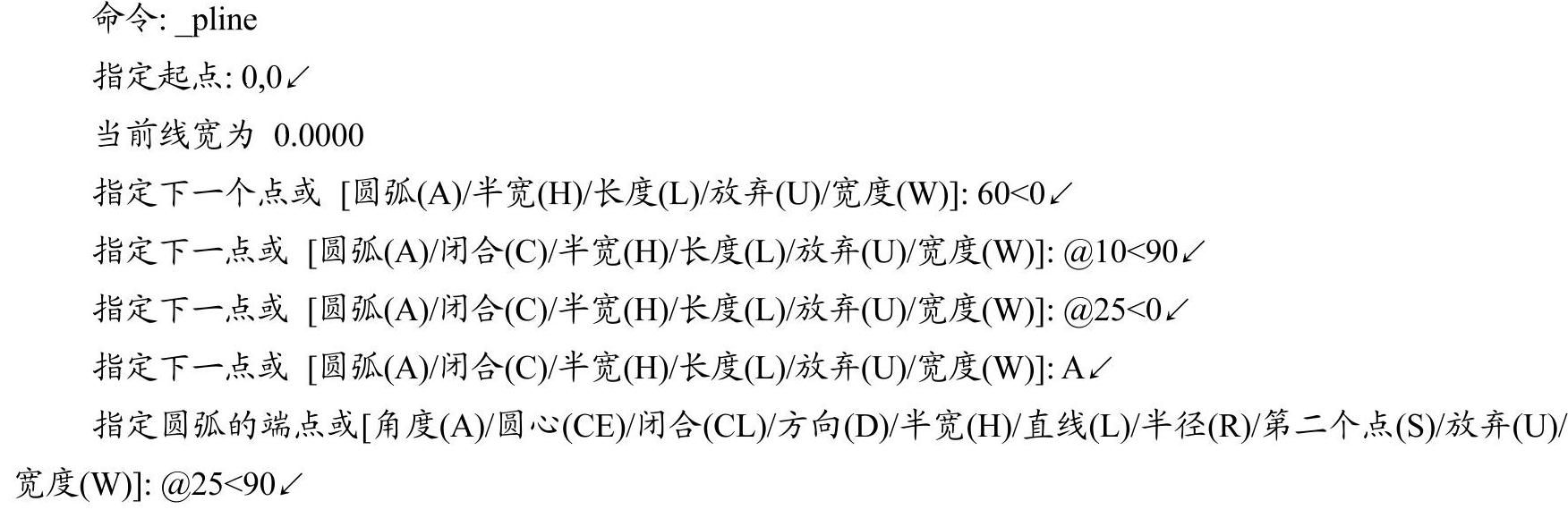

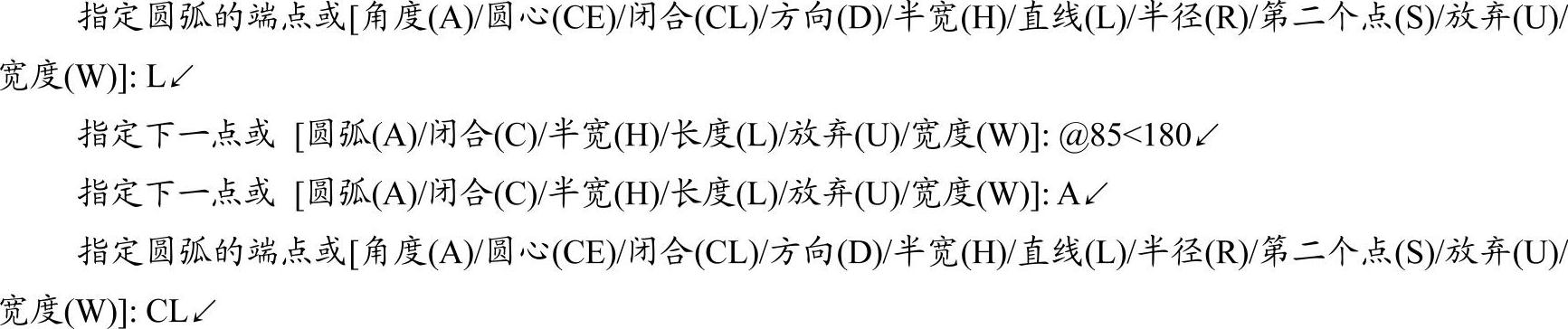

978-7-111-45385-7-Chapter03-67.jpg在功能区的“默认”选项卡的“绘图”面板中单击“多段线”按钮978-7-111-45385-7-Chapter03-68.jpg，或者在命令窗口中输入“PLINE”并按<Enter>键，接着根据命令行提示进行以下操作。

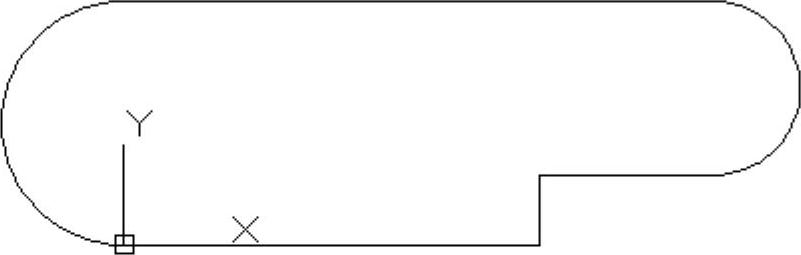

绘制的闭合多段线如图3-18所示。


图3-18 绘制的闭合多段线

978-7-111-45385-7-Chapter03-72.jpg在命令行中输入“SAVE”并按<Enter>键，将图形保存为“绘制二维多段线即学即练完成效果.dwg”。

再看第二个绘制二维多段线的操作范例，在该范例中主要涉及不同的线宽设置。

978-7-111-45385-7-Chapter03-73.jpg打开AutoCAD 2014后，新建一个使用“acadiso.dwt”默认图形样板的文件。

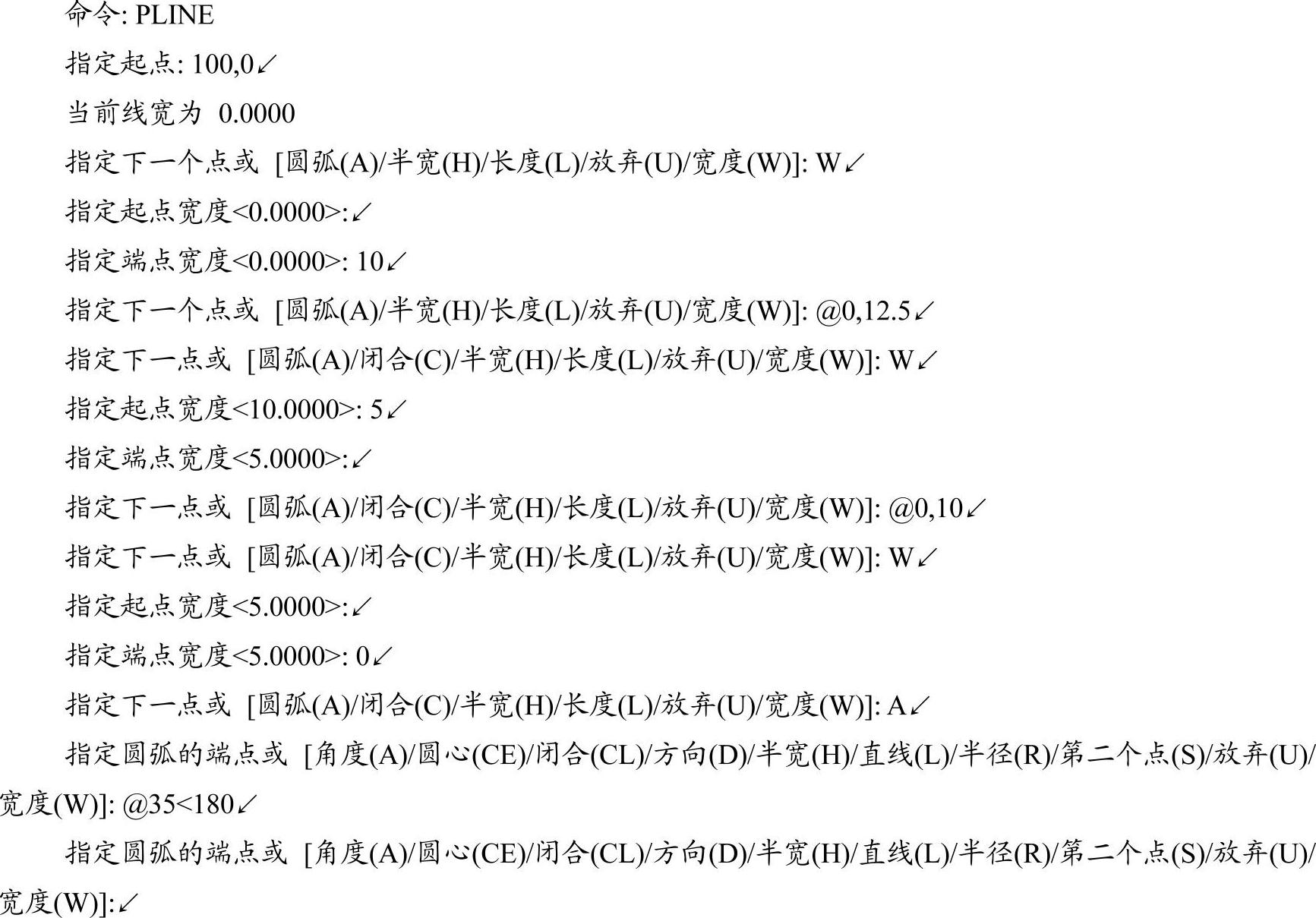

978-7-111-45385-7-Chapter03-74.jpg在功能区的“默认”选项卡的“绘图”面板中单击“多段线”按钮978-7-111-45385-7-Chapter03-75.jpg，或者在命令窗口中输入“PLINE”并按<Enter>键，接着根据命令行提示进行以下操作。


完成绘制的箭头图形效果如图3-19所示。

978-7-111-45385-7-Chapter03-77.jpg在当前命令行中输入“SAVE”并按<Enter>键，将图形保存为“绘制二维多段线即学即练2完成效果.dwg”。
