5.2.3  利用夹点镜像图形

2025年09月26日
版权
5.2.3 利用夹点镜像图形

利用夹点镜像图形的操作实际上与使用“MIRROR”命令镜像图形的操作类似，但要注意的是利用夹点镜像图形时，初始默认情况下在夹点编辑镜像后自动删除原图形对象。请看以下操作范例。

978-7-111-45385-7-Chapter05-46.jpg打开“利用夹点镜像图形即学即练.dwg”文件，原始图形如图5-18所示。

978-7-111-45385-7-Chapter05-47.jpg选择全部图形，接着单击箭头顶点处的夹点作为基准夹点，如图5-19所示。此时，激活默认的“拉伸”夹点模式。

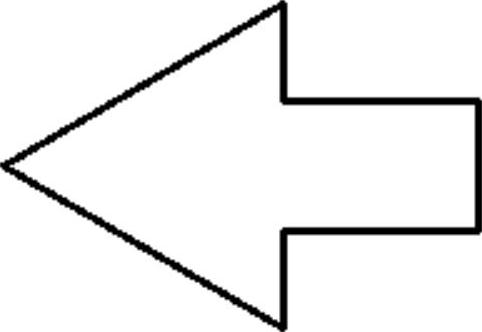

图5-18 原始图形

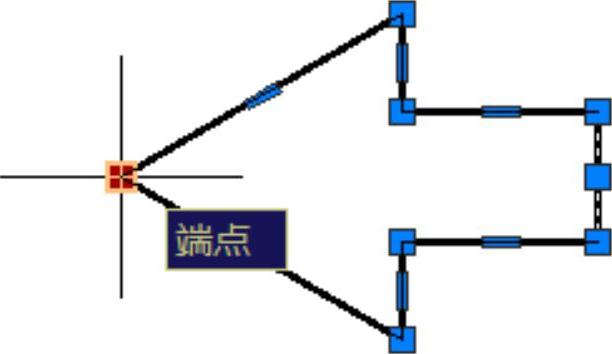

图5-19 指定基准夹点

978-7-111-45385-7-Chapter05-50.jpg按<Enter>键或空格键遍历浏览夹点模式，直到显示夹点模式为“镜像”，如图5-20所示。

978-7-111-45385-7-Chapter05-51.jpg在“指定第二点或[基点（B）/复制（C）/放弃（U）/退出（X）]：”提示下输入“@18<90”并按<Enter>键，镜像结果如图5-21所示。

知识点拨：使用夹点为对象创建镜像时，若要使用鼠标光标在水平方向或竖直方向上指定第二点，那么在这种情况下打开“正交”模式是很有用的。

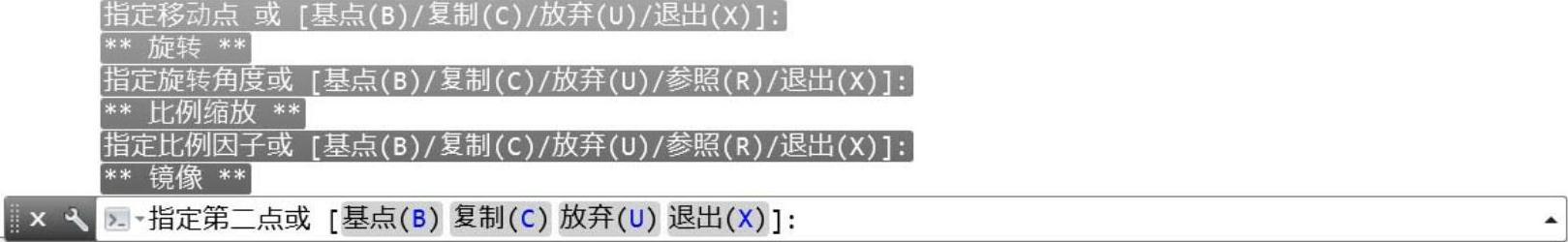

图5-20 切换夹点模式为“镜像”
