5.2.1 利用夹点拉伸图形

在利用夹点拉伸对象时，应该要注意表5-1所列的几种典型情形或技巧。

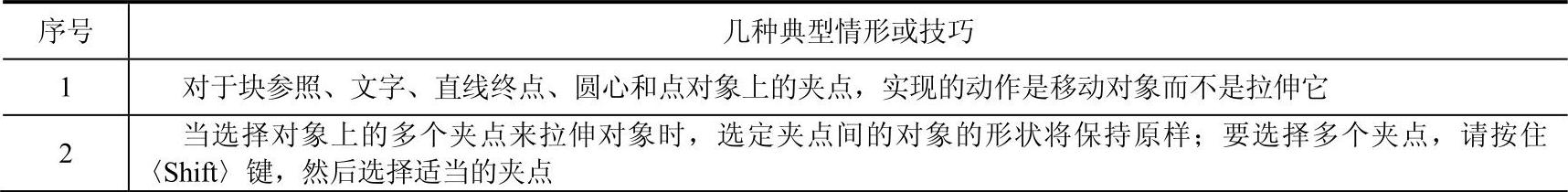

表5-1 利用夹点进行拉伸的典型情形或技巧

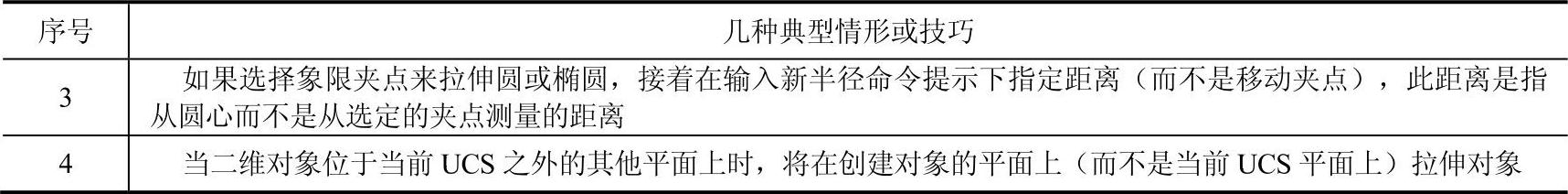

（续）


下面通过实例介绍如何利用夹点拉伸对象。

978-7-111-45385-7-Chapter05-31.jpg打开“利用夹点拉伸对象即学即练.dwg”文件，原始图形如图5-10所示。

978-7-111-45385-7-Chapter05-32.jpg使用鼠标光标选择正六边形，接着选择最右侧的一个小方块夹点，然后将该夹点拉伸到中心线圆的圆心位置处，如图5-11所示。然后单击以完成夹点拉伸。

978-7-111-45385-7-Chapter05-33.jpg按<Esc>键退出拉伸状态。结果如图5-12所示。

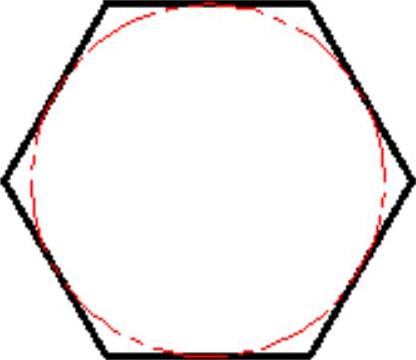

图5-10 原始图形

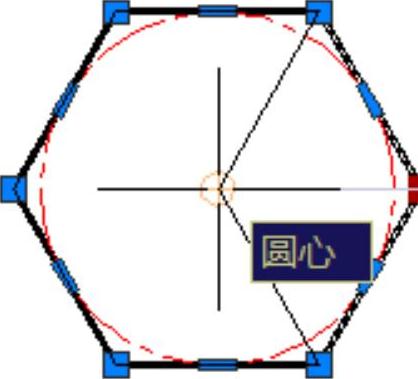

图5-11 选择夹点进行拉伸

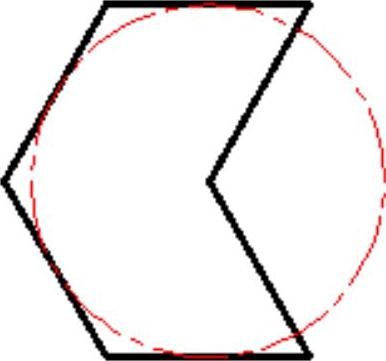

图5-12 拉伸夹点的结果

如果要利用夹点来拉伸多个对象，则先选择要拉伸的若干个对象，接着按<Shift>键并单击多个夹点以亮显这些夹点，松开<Shift>键并通过单击选择一个夹点作为基准夹点，然后移动定点设备并单击即可。
