8.1  尺寸标注基本概念

尺寸标注在制图工作中具有举足轻重的作用，例如机件的大小是以图样上标注的尺寸数值为制造和检验依据的。尺寸标注是否合理、正确，会直接影响图样的质量。为了保证不会因为误解而造成差错，尺寸标注必须遵循相应行业统一的规则标准和方法。

在机械制图中，尺寸标注的基本规则可以归纳为以下主要几点。其他行业尺寸标注的基本规则也类似。

1）图样上标注的尺寸数值是机件实际大小的数值，该数值与绘图时采用的缩放比例和精确度都无关。图样上标注的尺寸是机件的最后完工尺寸，否则要另加说明。

2）图样上的尺寸默认以mm（毫米）为计量单位，不需要标注单位名称或代号。如果应用其他计量单位，则必须注明相应计量单位的名称或代号。

3）机件的每个尺寸，一般只在反映该结构最清楚的图形上标注一次。

4）定形尺寸尽可能标注在反映形状特征的视图上，同一形体的尺寸尽量集中标注，尽可能避免在虚线上标注尺寸，务必合理安排尺寸。

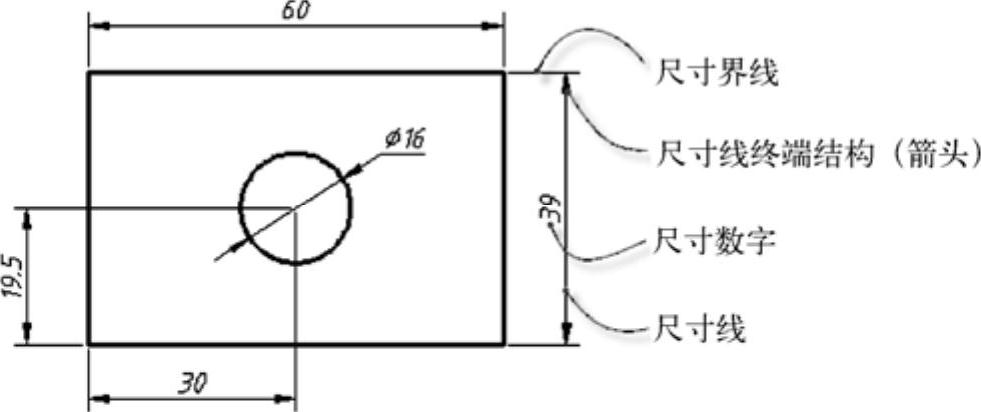

下面介绍尺寸标注的要素组成。尺寸标注一般包括尺寸界线、尺寸线、尺寸数字和尺寸线终端结构（箭头或斜线），如图8-1所示。

图8-1 尺寸标注的要素组成
