尺寸线与尺寸线终端结构

尺寸线用细实线绘制，尺寸线的终端可以有箭头或45。细倾斜线两种形式，如图8-2所示。只有当尺寸线和尺寸界线相互垂直时，尺寸线的终端才采用细倾斜线这种形式。为了统一而且不致引起误解，细倾斜线终端应该以尺寸线为准沿逆时针方向旋转45。。倾斜线这种形式常用于构架图及建筑图。在机械图样中一般采用箭头作为尺寸线的终端结构。

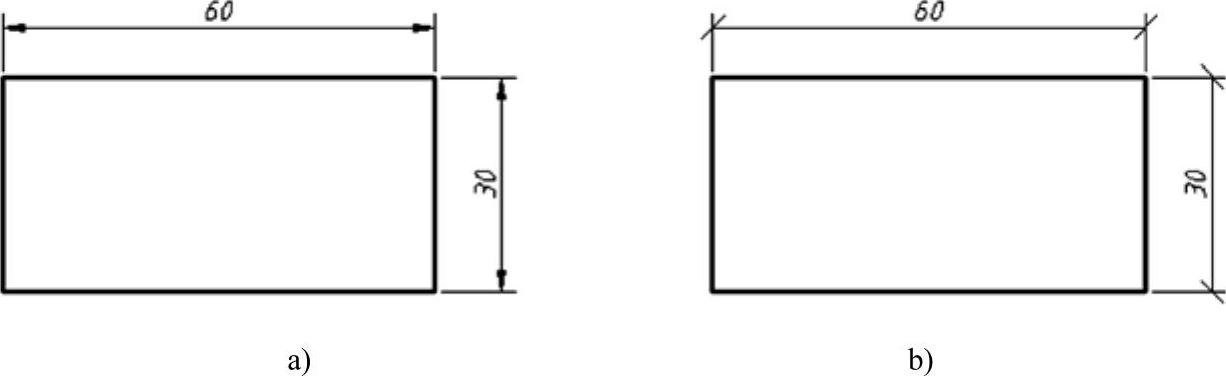

图8-2 尺寸线终端结构的两种典型形式

a）尺寸线终端结构为箭头 b）尺寸线终端结构为倾斜线

需要用户注意的是：在同一张图样中，当尺寸线和尺寸界线相互垂直时，尺寸线的终端只能采用一种形式。

对于未完整表示的要素，可以仅在尺寸线的一端画出箭头，而尺寸线应该超过该要素的中心线或断裂处。例如对称机械的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时只需在尺寸线的一端画出箭头。

当尺寸较小没有足够的位置画箭头时，允许用户用圆点或细倾斜线代替箭头。
