13.3.4  边界网格

13.3.4 边界网格

单击“边界网格”按钮978-7-111-45385-7-Chapter13-62.jpg(“EDGESURF”命令),可以在4条相邻的边或曲线之间创建网格。边可以是直线、圆弧、样条曲线或开放的多段线,这些边必须在端点处相交以形成一个闭合路径。创建边界网格时,可以用任意次序选择这4条边。其中第一条边(SURFTAB1)决定了生成网格的M方向,该方向是从距选择点最近的端点延伸到另一端;与第一条边相接的两条边形成了网格的N(SURFTAB2)方向的边。边界网格的创建示例如图13-21所示。

下面以实例的方式介绍创建边界网格的一般方法与步骤。

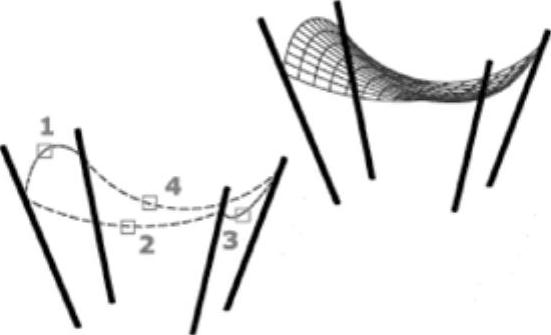

图13-21 边界网格图例

978-7-111-45385-7-Chapter13-64.jpg打开“边界网格即学即练.dwg”文件,文件存在着如图13-22所示的4条曲线。选择使用“三维建模”工作空间。

978-7-111-45385-7-Chapter13-65.jpg在功能区的“网格”选项卡的“图元”面板中单击“边界网格”按钮978-7-111-45385-7-Chapter13-66.jpg,接着分别单击4条曲线以完成创建图13-23所示的边界网格。注意:4条曲线的选择顺序不分。


图13-22 原始曲线

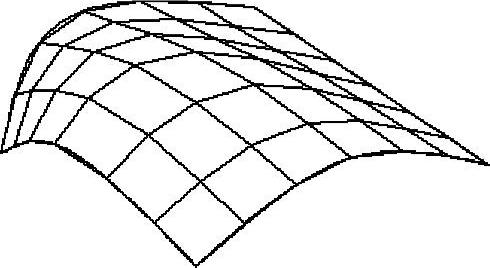

图13-23 完成的边界网格
