13.3.5 平滑网格

单击“平滑对象”按钮978-7-111-45385-7-Chapter13-69.jpg（“MESHSMOOTH”命令），可以将三维对象（例如多边形网格、曲面和实体）转换为网格对象。用户可以通过“网格镶嵌选项”对话框来控制将对象转换为网格对象的默认设置。在“三维建模”工作空间功能区的“网格”选项卡中单击“网格”面板中的“网格镶嵌选项”按钮978-7-111-45385-7-Chapter13-70.jpg，弹出图13-24所示的“网格镶嵌选项”对话框，从中进行网格类型和公差、为图元实体生成网格、镶嵌后平滑网格等设置。转换时的平滑度便取决于在此对话框中设置的网格类型“平滑网格优化”。

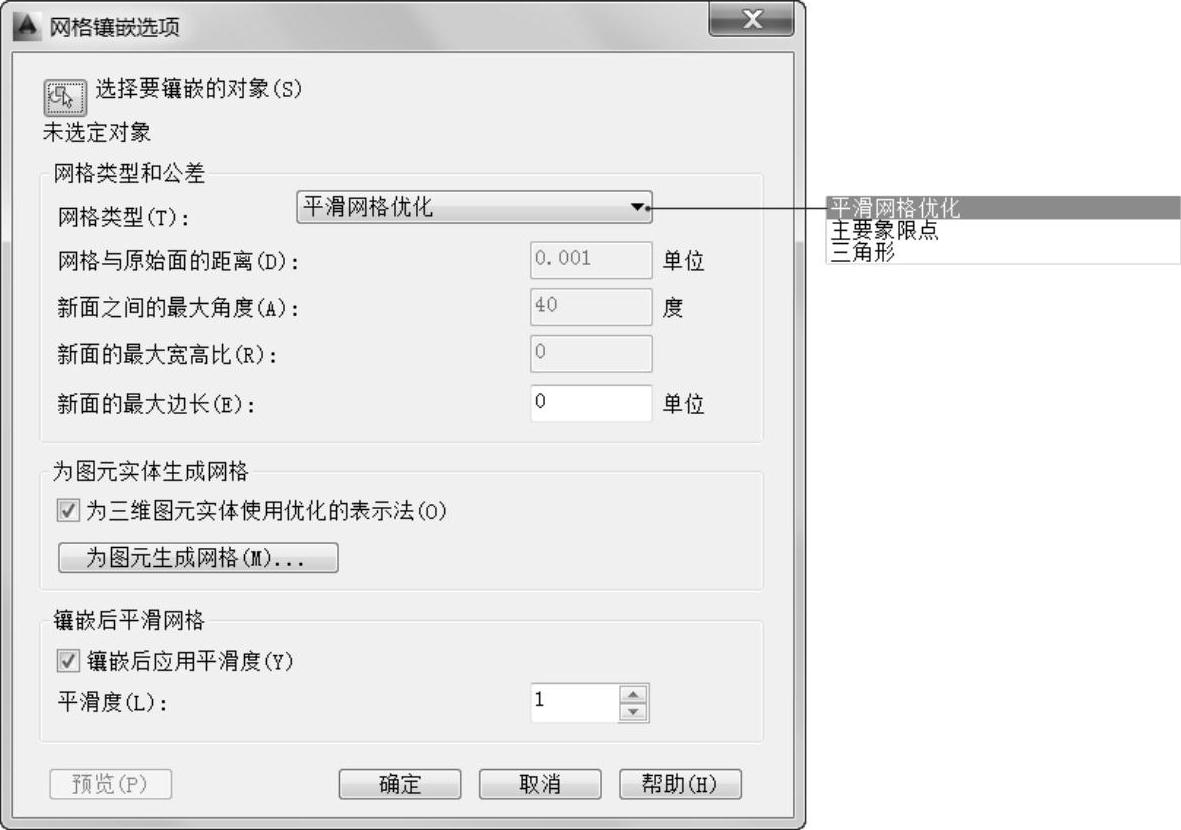

图13-24 “网格镶嵌选项”对话框

下面通过一个范例介绍如何将三维对象转化为网格对象。

978-7-111-45385-7-Chapter13-72.jpg打开“边界网格即学即练.dwg”文件，文件存在着图13-25所示的立方体实体模型。本例使用“三维建模”工作空间，并接受默认的网格镶嵌选项设置。

978-7-111-45385-7-Chapter13-73.jpg在功能区的“网格”选项卡的“网格”面板中单击“平滑对象”按钮978-7-111-45385-7-Chapter13-74.jpg，接着在图形窗口中单击立方体实体模型作为要转换的对象，按<Enter>键，转换为网格对象后的效果如图13-26所示。

978-7-111-45385-7-Chapter13-75.jpg在“网格”面板中单击“提高平滑度”按钮978-7-111-45385-7-Chapter13-76.jpg，选择刚转换成的网格对象，按<Enter>键，从而将选定网格对象的平滑度提高一个级别，效果如图13-27所示。

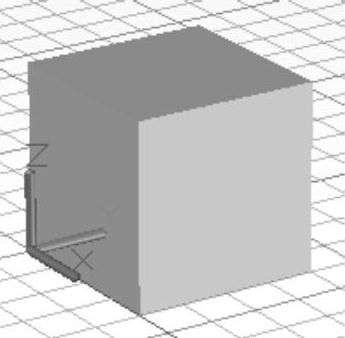

图13-25 原始的立方体实体

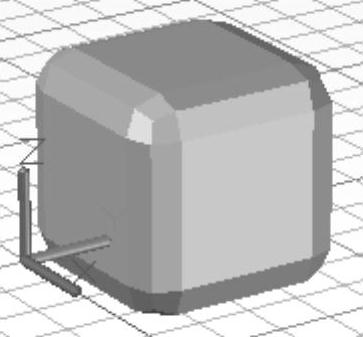

图13-26 转换为网格对象

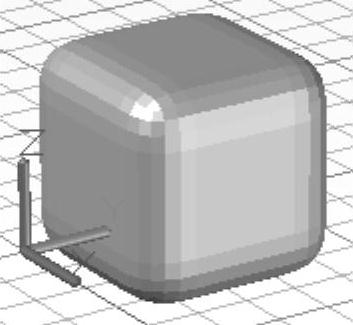

图13-27 提高平滑度后的网格
