13.5.3  创建网格曲面

绘制网格曲面是指在边子对象、样条曲线和其他二维和三维曲线之间的空间中创建非平面曲面，即在U方向和V方向（包括曲面和实体边子对象）的几条曲线之间的空间中创建曲面。如果SURFACEASSOCIATIVITY系统变量设定为1，则曲面将依赖于它创建时所用的曲线或边。

创建网格曲面的步骤较为简单，即在功能区的“曲面”选项卡的“创建”面板中单击“网格”按钮，接着在图形窗口中沿第一个方向（U或V）选择横截面曲线，选择好该方向曲线后按<Enter>键，然后沿第二个方向选择横截面，最后按<Enter>键即可。

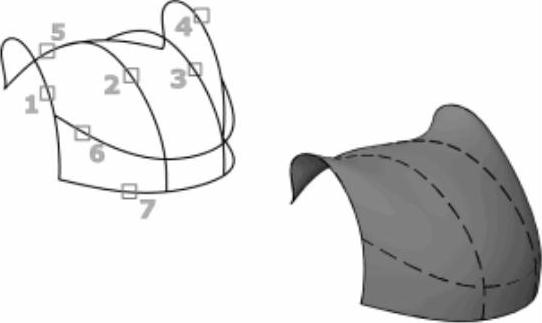

图13-33 典型网格曲面创建图例

典型网格曲面创建图例如图13-33所示。读者可以参照该图例绘制所需要的曲线，然后单击“网格”按钮来练习创建网格曲面。
