13.5.6  偏移曲面

13.5.6 偏移曲面

单击“偏移”按钮（该按钮位于功能区“曲面”选项卡的“创建”面板中，其对应的命令为“SURFOFFSET”），可以创建与原始曲面相距指定距离的平行曲面。在创建偏移曲面的过程中，除了指定偏移距离（允许使用数学表达式指定偏移距离）外，还可以指定偏移曲面是否保存与原始曲面的关联性，以及使用“翻转”选项更改偏移方向，或者在两个方向

上进行偏移以创建两个新曲面，或者在偏移曲面之间创建实体。如果要对多个曲面进行偏移，则可以指定偏移后的曲面是否仍然保持连接。

下面介绍创建偏移曲面的一个操作范例。

打开“偏移曲面即学即练.dwg”文件，该文件中存在着图13-41所示的一个曲面。

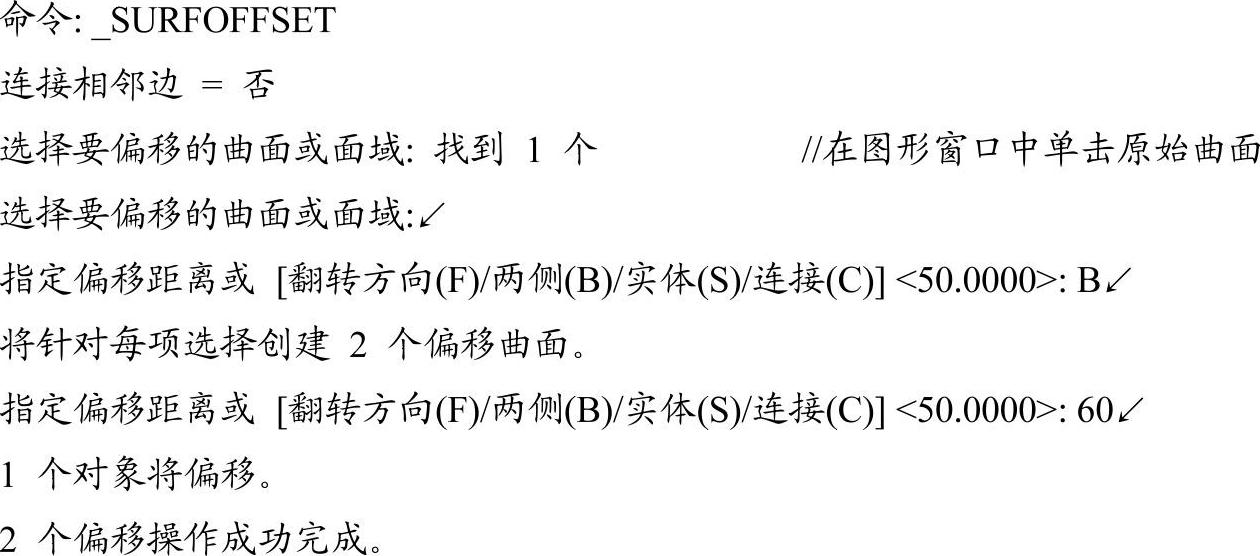

在功能区“曲面”选项卡的“创建”面板中单击“偏移”按钮，接着根据命令行的提示进行以下操作。

完成在原始曲面的两侧各创建一个偏移曲面，效果如图13-42所示。

图13-41 原始曲面

图13-42 向两侧创建两个偏移曲面

知识点拨：在进行曲面偏移操作时，用户需要掌握“指定偏移距离或[翻转方向（F）/两侧（B）/实体（S）/连接（C）]：”中各提示选项的功能含义。

●“指定偏移距离”：指定偏移曲面和原始曲面之间的距离。

●“翻转方向”：反转箭头显示的偏移方向。

●“两侧”：沿两个方向偏移曲面，将创建两个新曲面而不是一个。

●“实体”：从偏移创建实体，这与“THICKEN”命令类似。

●“连接”：如果原始曲面是相连的，则可设置连接多个偏移曲面。
