14.1.1 实心长方体

实心长方体是最常用的三维实体对象之一。创建实心长方体的方法较为灵活，请看以下的操作实例，在该操作实例中包含了实心长方体的几种常见创建方法。

978-7-111-45385-7-Chapter14-1.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-45385-7-Chapter14-2.jpg，接着通过弹出的对话框选择“acadiso.dwt”文件，单击“打开”按钮。

978-7-111-45385-7-Chapter14-3.jpg在“快速访问”工具栏的“工作空间”下拉列表框中选择“三维建模”工作空间，接着在功能区“常用”选项卡的“视图”面板的“三维导航”下拉列表框中选择“东南等轴测”选项，如图14-1所示。

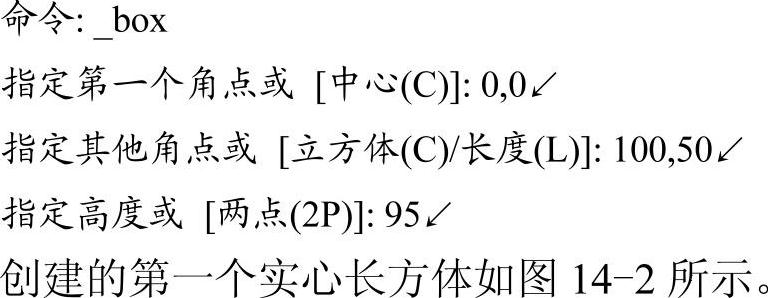

978-7-111-45385-7-Chapter14-4.jpg基于两个点和高度创建实心长方体。在功能区中打开“实体”选项卡，从“图元”面板中单击“长方体”按钮978-7-111-45385-7-Chapter14-5.jpg，根据命令行提示进行以下操作。

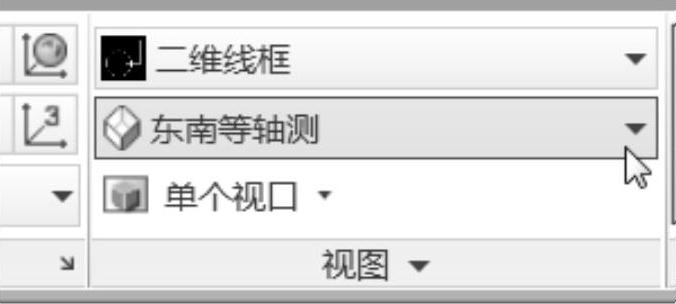

图14-1 选择“东南等抽测”选项


图14-2 创建的第一个实心长方体

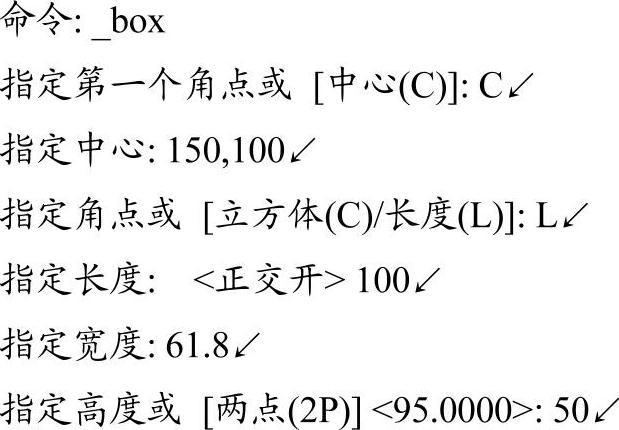

978-7-111-45385-7-Chapter14-9.jpg基于长度、宽度和高度创建实心长方体。在“图元”面板中单击“长方体”按钮978-7-111-45385-7-Chapter14-10.jpg，根据命令行提示进行以下操作。


创建的第2个实心长方体如图14-3所示。

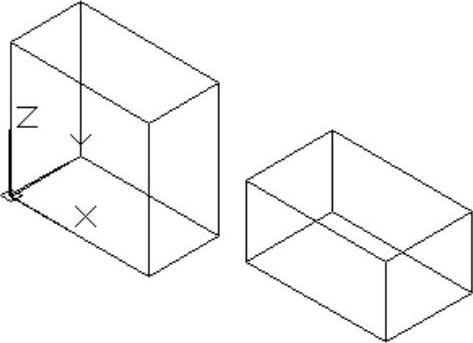

图14-3 创建的第2个实心长方体

978-7-111-45385-7-Chapter14-13.jpg创建实心长方体。在“图元”面板中单击“长方体”按钮978-7-111-45385-7-Chapter14-14.jpg，根据命令行提示进行以下操作。


创建的第3个实心立方体如图14-4所示。

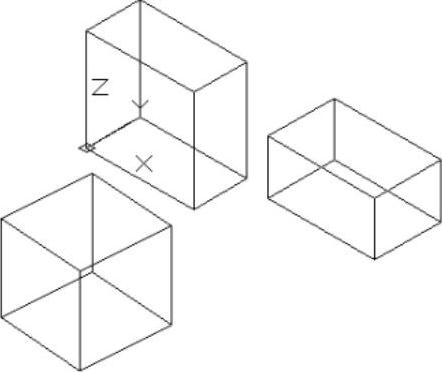

图14-4 创建的第3个实心长方体

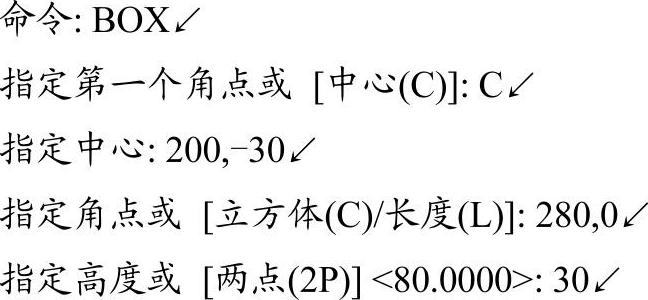

978-7-111-45385-7-Chapter14-17.jpg基于中心点、底面角点和高度创建实心长方体。在命令行中执行以下操作。


创建的最后一个实心长方体如图14-5所示。

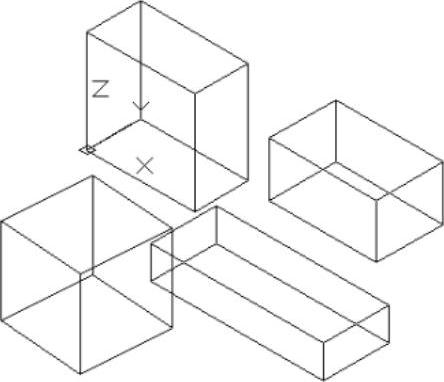

图14-5 创建最后一个实心长方体
