14.1.2 实心圆柱体

实心圆柱体在三维建模中较为常见。在AutoCAD中，单击“圆柱体”按钮978-7-111-45385-7-Chapter14-20.jpg，可以创建以圆或椭圆为底面的或实心圆柱体，默认情况下，圆柱体的底面位于当前UCS的XY平面上，圆柱体的高度与Z轴平行。

创建多个实心圆柱体的操作范例如下。

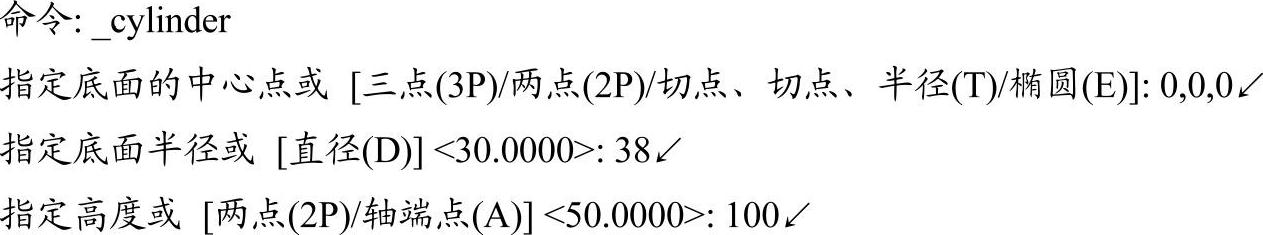

978-7-111-45385-7-Chapter14-21.jpg以圆底面创建实心圆柱体。在功能区的“实体”选项卡的“图元”面板中单击“圆柱体”按钮978-7-111-45385-7-Chapter14-22.jpg，根据命令行提示进行以下操作。


创建的第一个实心圆柱体如图14-6所示（已经将视觉样式设置为“概念”）。

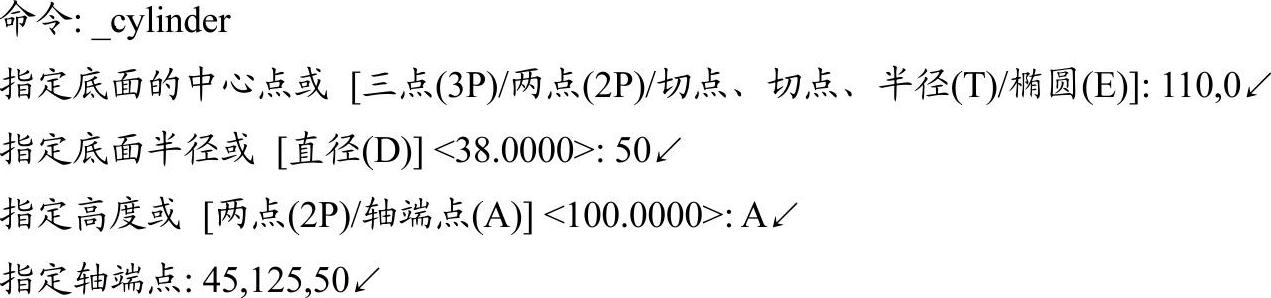

978-7-111-45385-7-Chapter14-24.jpg创建采用轴端点指定高度和旋转的实心圆柱体。在功能区的“实体”选项卡的“图元”面板中单击“圆柱体”按钮978-7-111-45385-7-Chapter14-25.jpg，根据命令行提示进行以下操作。


创建的第2个实心圆柱体如图14-7所示。此例中指定的轴端点可以位于三维空间的任意位置。

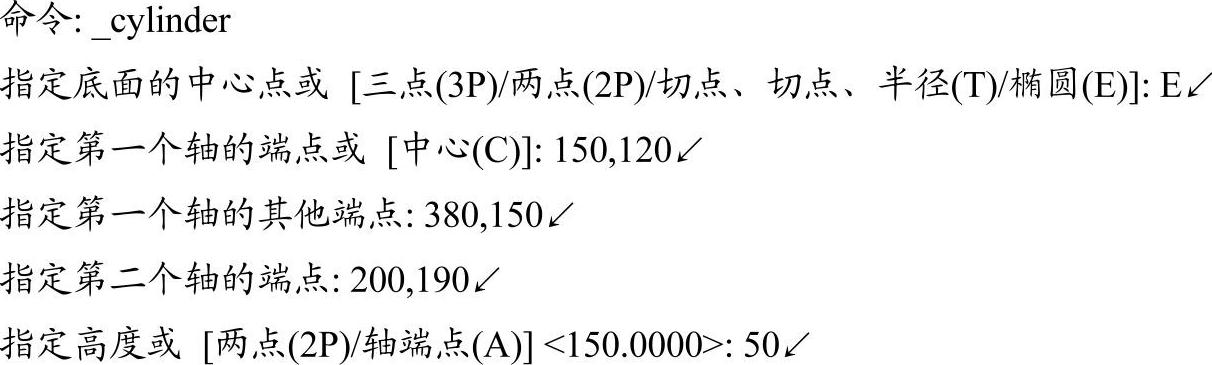

978-7-111-45385-7-Chapter14-27.jpg以椭圆底面创建实心椭圆体。在功能区的“实体”选项卡的“图元”面板中单击“圆柱体”按钮978-7-111-45385-7-Chapter14-28.jpg，根据命令行提示进行以下操作。


创建的实心椭圆体如图14-8所示。

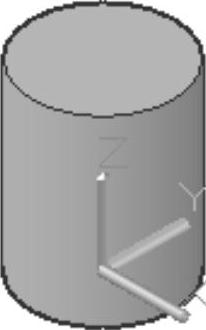

图14-6 创建的实心圆柱体1

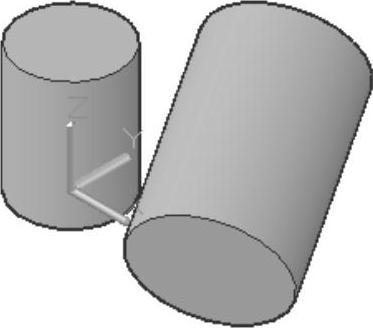

图14-7 创建的实心圆柱体2


图14-8 创建的实心椭圆柱体
