14.1.5 实心楔体

单击“楔体”按钮978-7-111-45385-7-Chapter14-46.jpg（“WEDGE”命令），可以创建面为矩形或正方形的实体楔体，默认时楔体的底面与当前UCS的XY平面平行，斜面正对第一个角点，楔体的高度与Z轴平行。

下面通过范例介绍创建实心楔体的方法步骤。

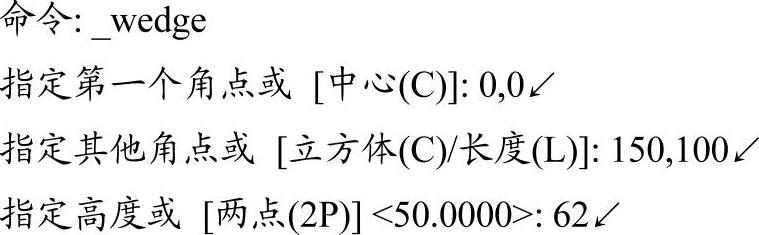

978-7-111-45385-7-Chapter14-47.jpg基于两个点和高度创建实心楔体。在功能区的“实体”选项卡的“图元”面板中单击“楔体”按钮978-7-111-45385-7-Chapter14-48.jpg，接着根据命令行的提示进行以下操作。


创建的第一个楔体如图14-13所示。

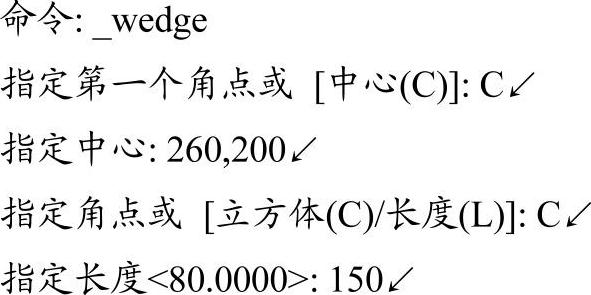

978-7-111-45385-7-Chapter14-50.jpg创建长度、宽度和高度均相等的实心楔体。在功能区的“实体”选项卡的“图元”面板中单击“楔体”按钮978-7-111-45385-7-Chapter14-51.jpg，接着根据命令行的提示进行以下操作。


创建的第二个楔体如图14-14所示。当然，用户也可以在“指定角点或[立方体（C）/长度（L）]：”提示下选择“长度（L）”提示选项，以按照指定的长、宽、高创建楔体。

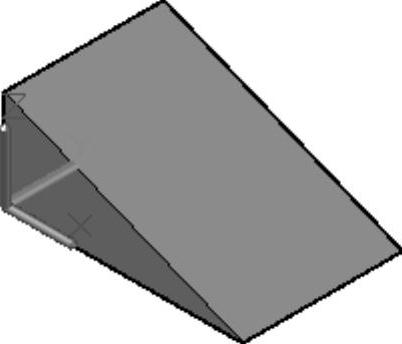

图14-13 创建的第一个楔体

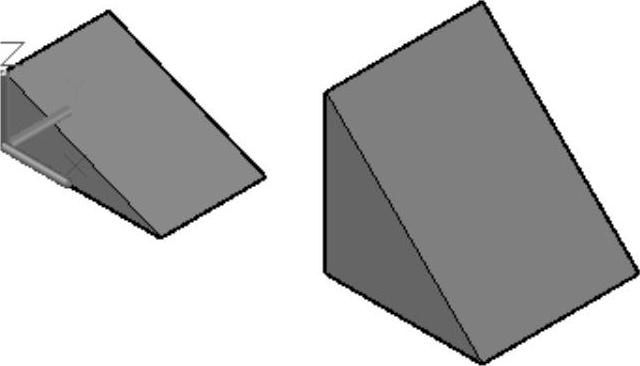

图14-14 创建的第二个楔体
