14.4.1 圆角边与倒角边

在创建实体的过程中经常会碰到为实体对象边建立圆角或倒角的情况，此时需要使用“圆角边”与“倒角边”命令，使用该命令可以对选定的边、链或环进行圆角和倒角操作。下面结合范例分别介绍“圆角边”与“倒角边”命令的应用。

1.圆角边

978-7-111-45385-7-Chapter14-163.jpg打开“圆角边即学即练.dwt”文件，该文件中的原始实体模型如图14-52所示。

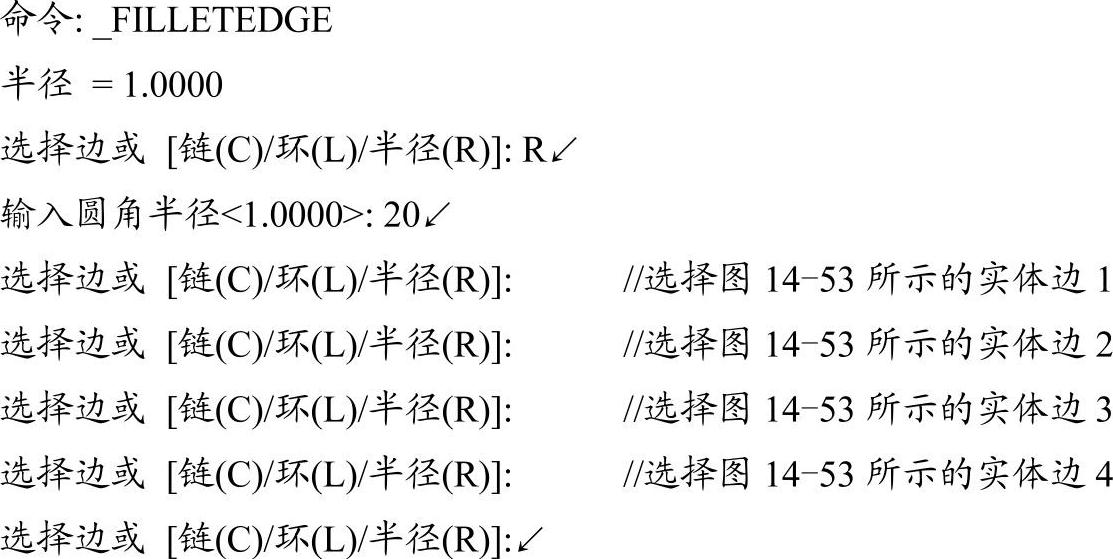

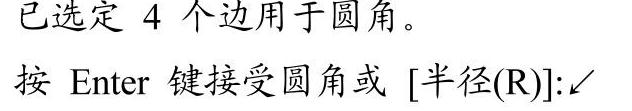

978-7-111-45385-7-Chapter14-164.jpg在“三维建模”工作空间功能区的“实体”选项卡的“实体编辑”面板中单击“圆角边”按钮978-7-111-45385-7-Chapter14-165.jpg，接着根据命令行提示进行以下操作。



完成圆角边的效果如图14-55所示。

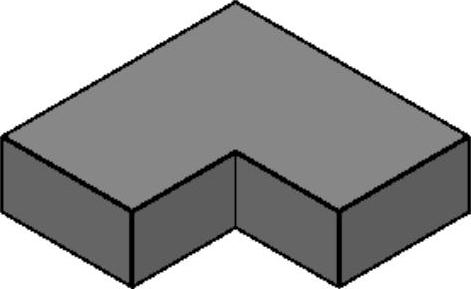

图14-52 原始实体模型

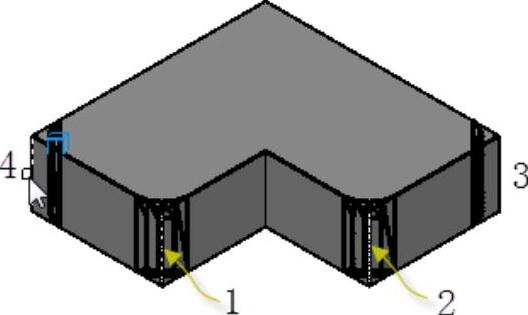

图14-53 选择要圆角的边


图14-54 完成圆角边的效果

2.倒角边

978-7-111-45385-7-Chapter14-171.jpg打开“倒角边即学即练.dwt”文件，该文件中的原始实体轴模型如图14-55所示。

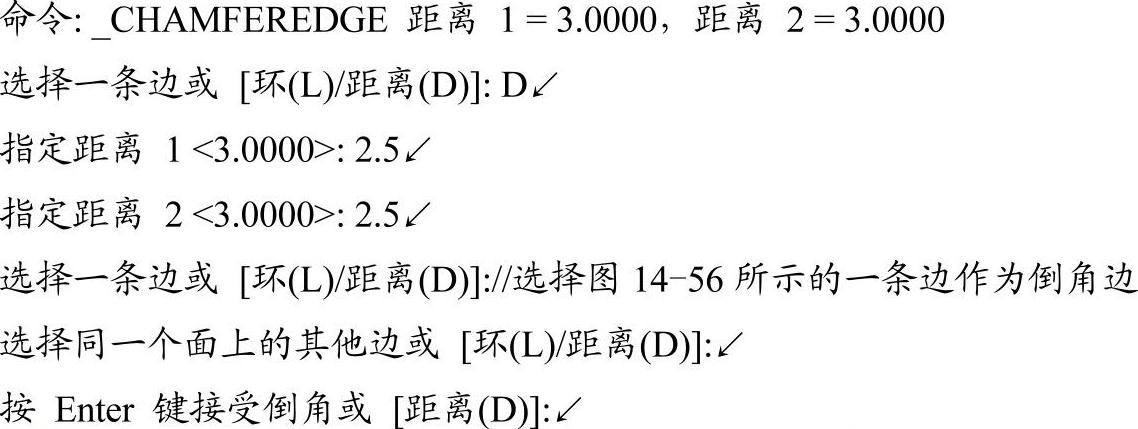

978-7-111-45385-7-Chapter14-172.jpg在“三维建模”工作空间功能区的“实体”选项卡的“实体编辑”面板中单击“倒角边”按钮978-7-111-45385-7-Chapter14-173.jpg，接着根据命令行提示进行以下操作。


978-7-111-45385-7-Chapter14-175.jpg使用同样的方法，单击“倒角边”按钮978-7-111-45385-7-Chapter14-176.jpg完成其他选定边的倒角操作，倒角规格尺寸采用默认值。完成全部倒角边的实体效果如图14-57所示（使用“前视”视图视角）。

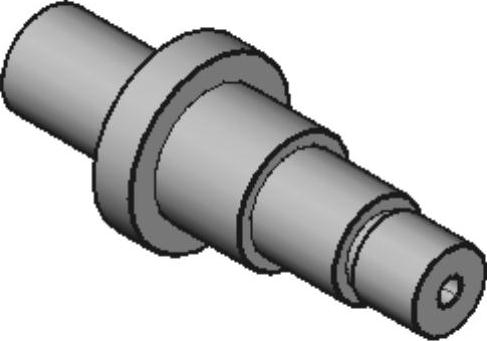

图14-55 原始轴


图14-56 选择一条边


图14-57 完全全部倒角边的实体效果
