14.4.3 着色边与复制边
单击“着色边”按钮
，可以更改三维实体上选定边的颜色，通常将着色边用于亮显相交、干涉或重要清除。为了观察着色边的效果，可以在功能区“常用”选项卡的“视图”面板的“视觉样式”下拉列表框中选择“带边缘着色”（以“三维建模”工作空间为例）。
创建着色边的操作较为简单，即在功能区“常用”选项卡的“实体编辑”面板中单击“着色边”按钮
，接着选择要着色的一条或多条边，按<Enter>键确认，系统弹出图14-64所示的“选择颜色”对话框，从中选择所需的颜色，然后单击“确定”按钮即可。
单击“复制边”按钮
，可以将三维实体上的选定边复制为二维圆弧、圆、椭圆、直线或样条曲线，请看下面的一个操作实例。
打开“复制边即学即练.dwg”文件，该文件中存在着图14-65所示的实体模型。

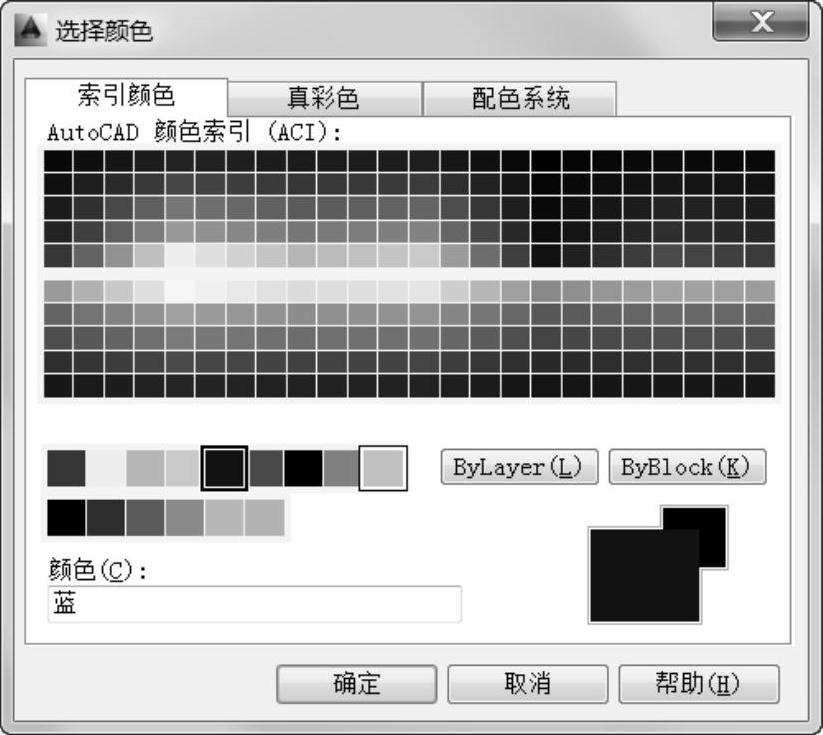

图14-64 “选择颜色”对话框

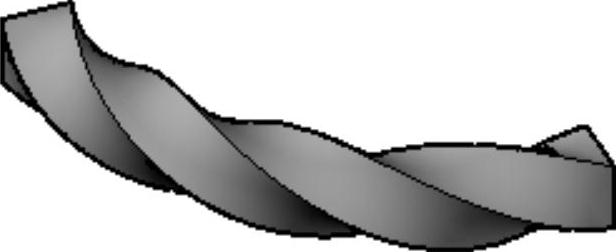

图14-65 实体模型
在功能区“常用”选项卡的“实体编辑”面板中单击“复制边”按钮

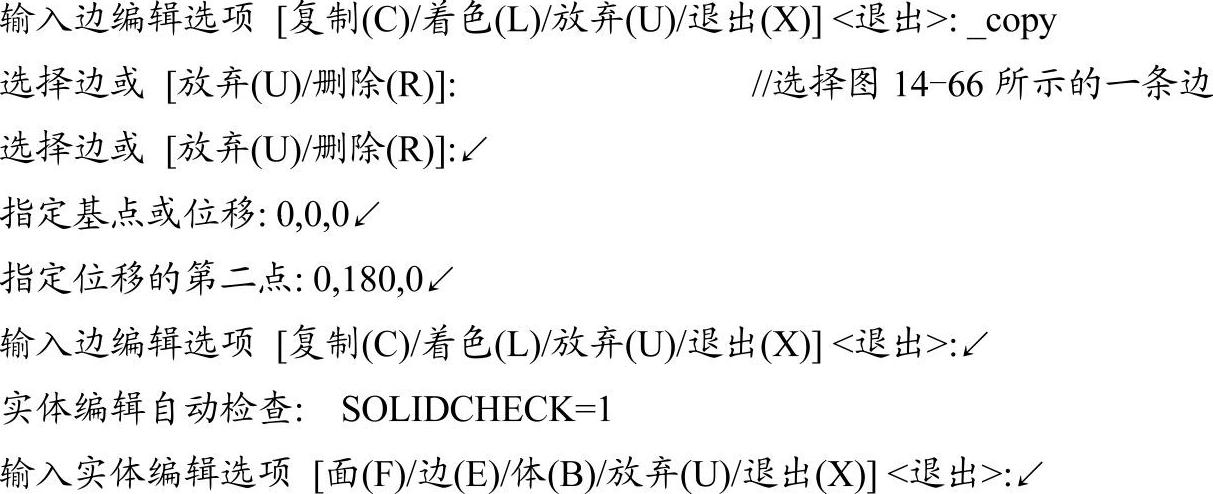

，根据命令行提示进行以下操作。
完成复制的边如图14-67所示。

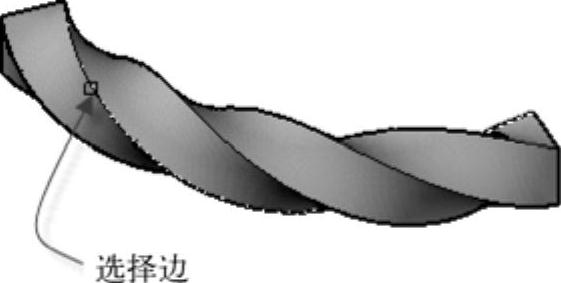

图14-66 选择边

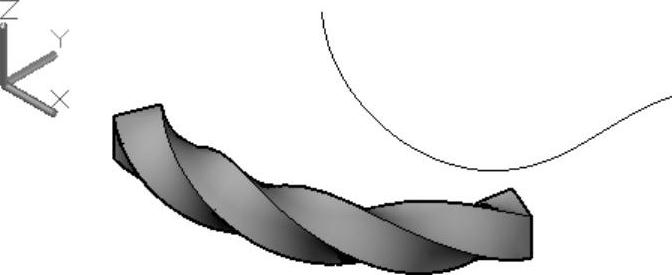

图14-67 完成复制的一条边
