SCR脱硝工艺布置方式

SCR脱硝技术按布置方式可分为高尘区SCR(HD-SCR)、低尘区SCR( LD-SCR)和尾部SCR (TE-SCR)三种，如图2-7所示。

高尘区SCR (HD-SCR)位于省煤器和空气预热器之间，该段的烟气温度一般为300～400℃，烟气无需再热，非常适合使用金属氧化物类催化剂，经济性较好。但烟气中高浓度的粉尘及其他有毒成分对催化剂活性有影响。

低尘区SCR (LD-SCR)位于电除尘器之后，但一般只用于高温电除尘器之后。

尾部SCR (TE-SCR)位于湿法烟气脱硫塔之后，此技术虽可有效避免了高尘区SCR引起的烟尘堵塞和催化剂中毒等问题，但因烟气温度较低，需要投入巨大且昂贵的烟气再热系统( GGH)，经济性较差。一般认为，高尘区SCR (HD-SCR)是火电厂脱硝的最佳选择，同时也是目前应用最广泛和最成熟的技术。

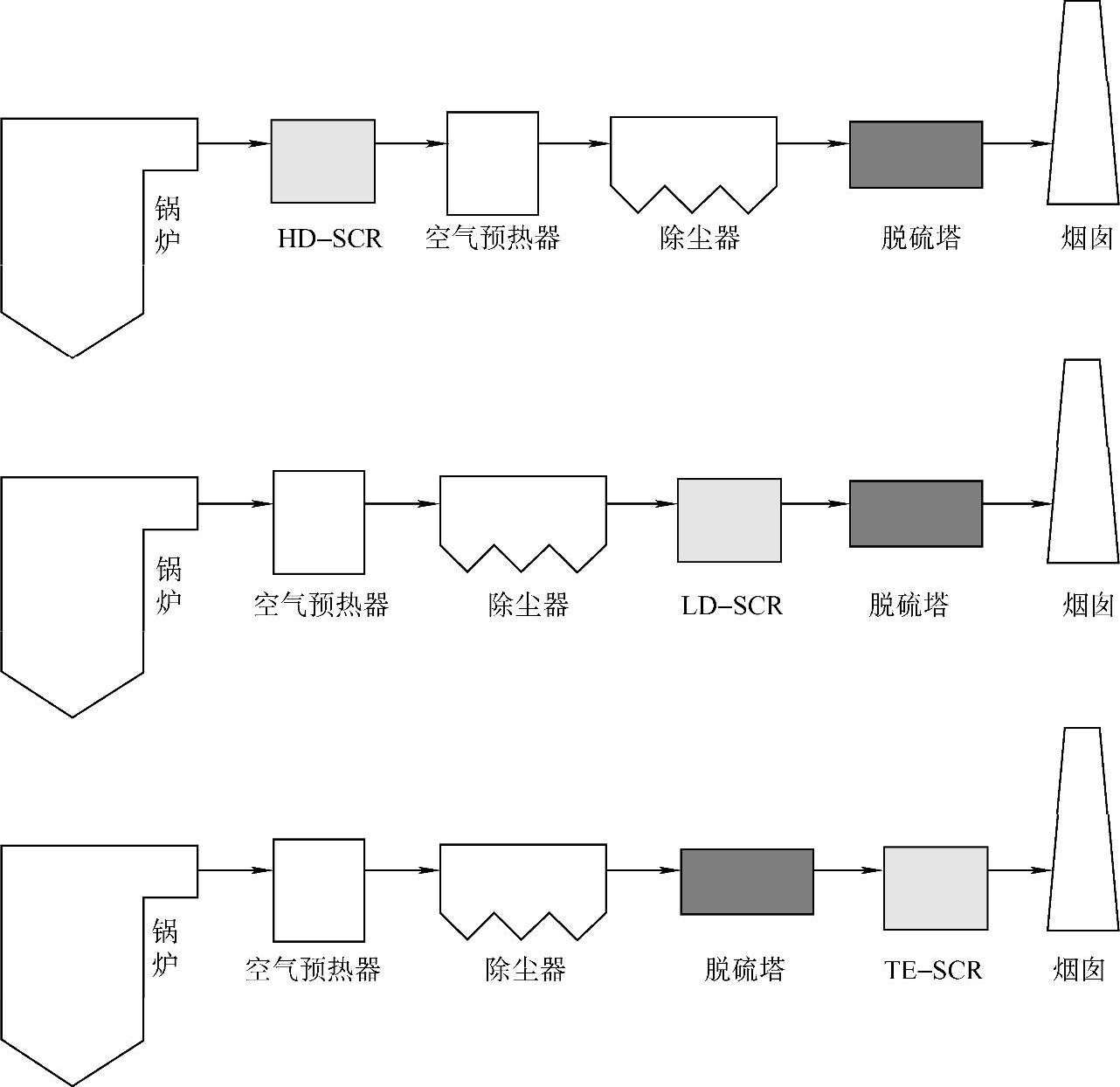

图2-7 SCR脱硝技术的三种布置方式
