SCR系统中空气预热器的配置特点

考虑到ABS区域的特定位置和相应特性，在空气预热器的结构设计如传热元件的高度选择、材质、板型，以及清灰设施配置上采取相应措施。

由于ABS区域位于空气预热器传热元件底部位置，故将空气预热器传热元件设置成上下两层。上层为常规配置；考虑到下层传热元件在烟气入口处易形成颗粒堆积，通常下层传热元件的高度选择850mm左右。某电厂空气预热器的ABS区域如图5-3所示。

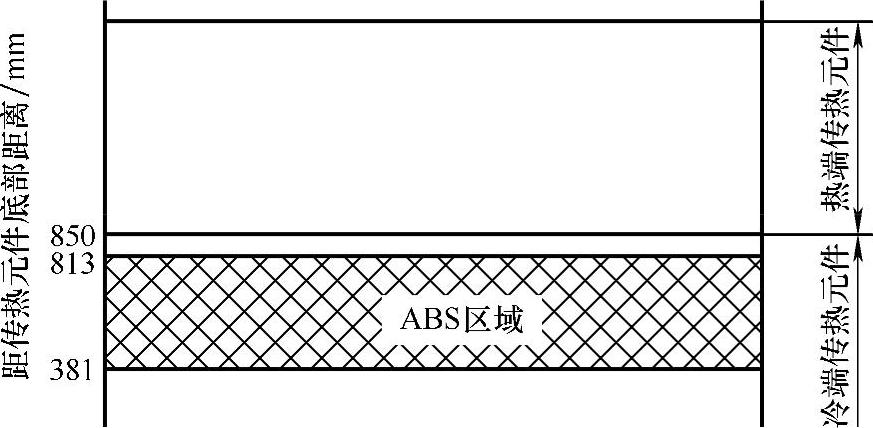

图5-3 某电厂空气预热器的ABS区域

ABS区域内液态硫酸氢铵捕捉飞灰能力极强，会与烟气中的飞灰粒子相结合，附着于空气预热器传热元件上形成融盐状的积灰，造成空气预热器的腐蚀、堵灰等。考虑液态硫酸氢铵能轻易进入到普通金属薄板的表面气孔中形成腐蚀，采用搪瓷元件作为空气预热器冷端传热元件是最佳选择。空气预热器受热面选材应考虑磨损、堵塞和腐蚀的因素，热端钢板厚度应≥0.5mm，钢板材料采用Q215A-F;为提高冷段换热面的抗黏附特性，冷端需采用搪瓷传热元件，厚度应≥Imm，不爆瓷，不开裂剥落，不易粘堵灰，不易腐蚀。
