AN7147、AN7147N

2026年01月15日

版权

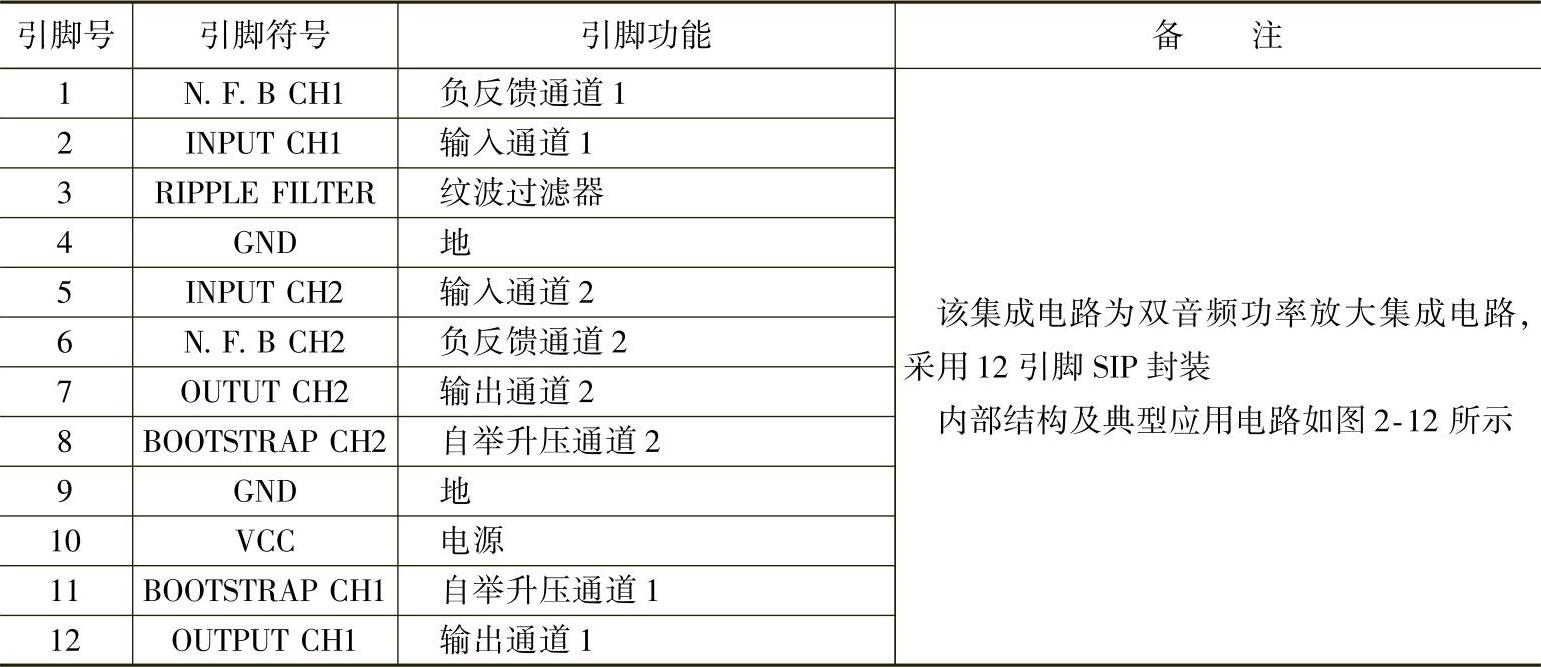

14.AN7147、AN7147N

(https://www.daowen.com)

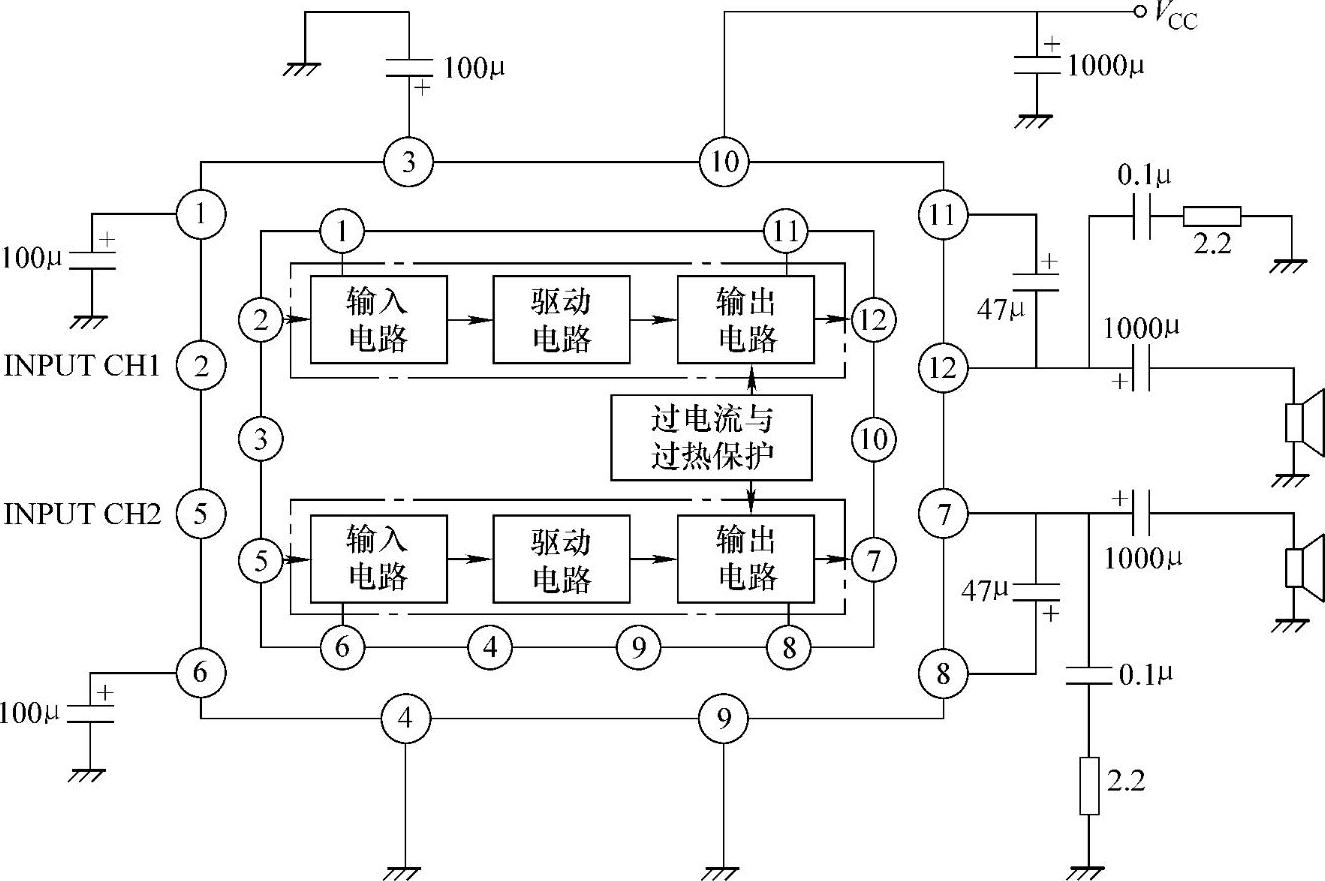

图2-12 AN7147/N内部结构及典型应用电路
