首页> 图书频道> 工学> 交通运输

AN7168、AN7169

2026年01月15日

版权

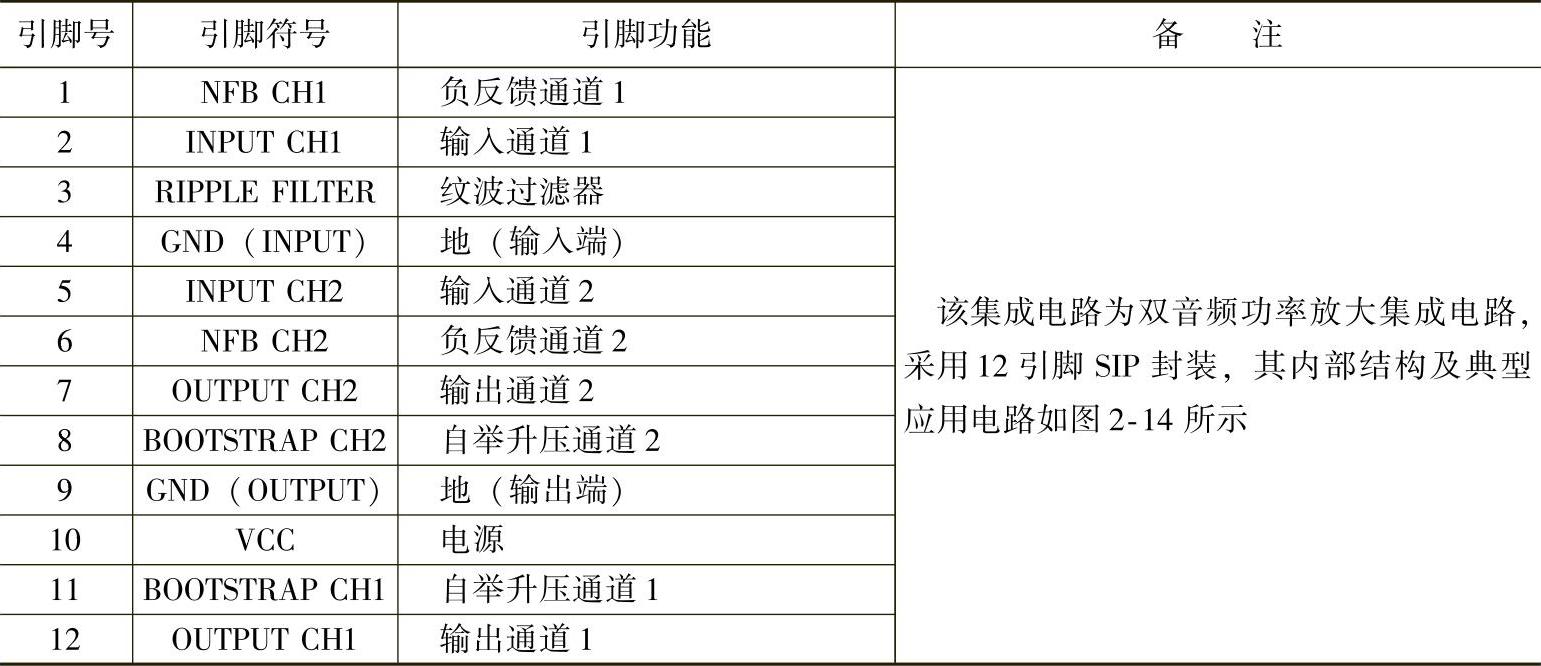

16.AN7168、AN7169

(https://www.daowen.com)

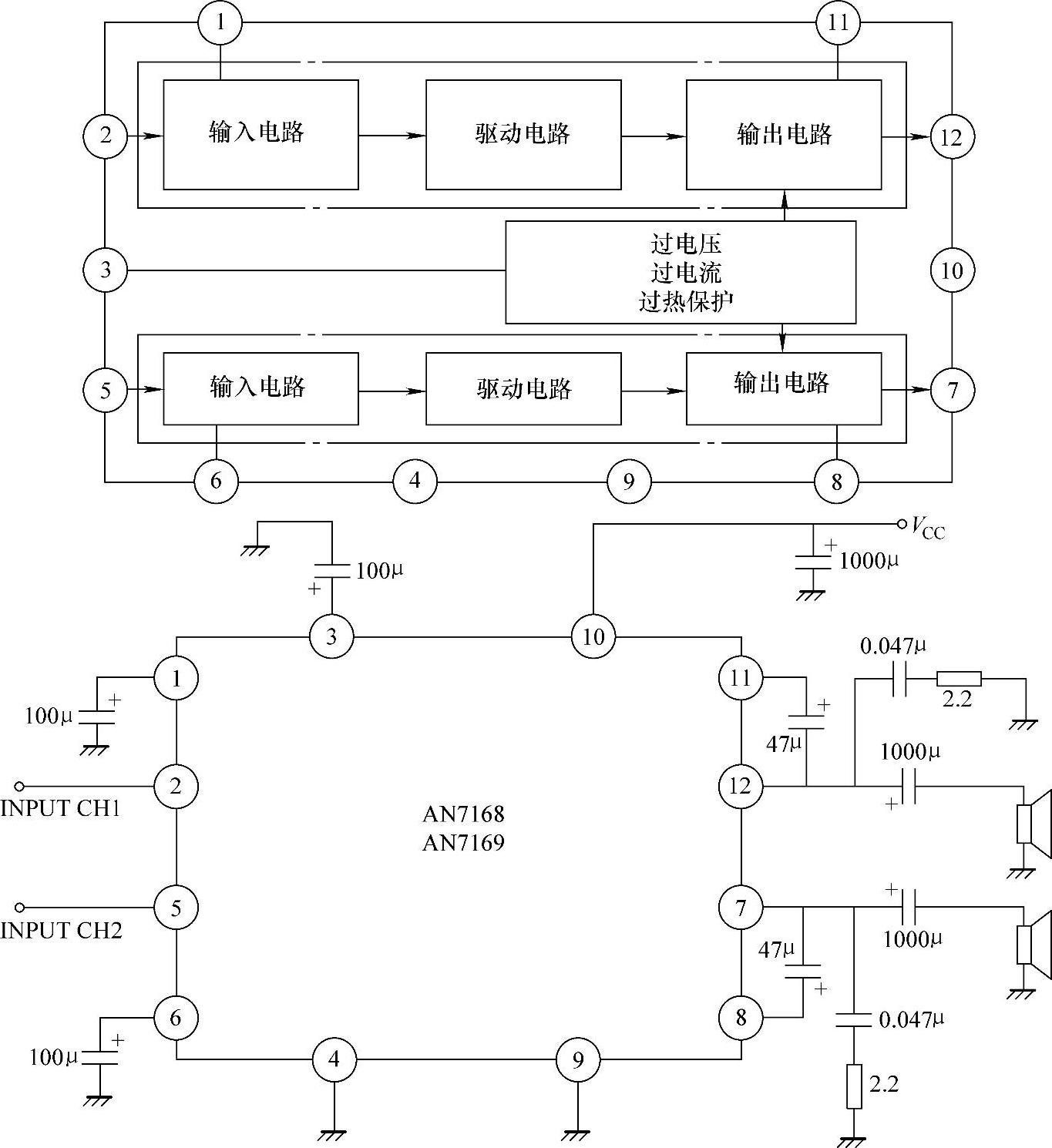

图2-14 AN7168、AN7169内部结构及典型应用电路
