首页> 图书频道> 工学> 交通运输

MAX8751

2026年01月15日

版权

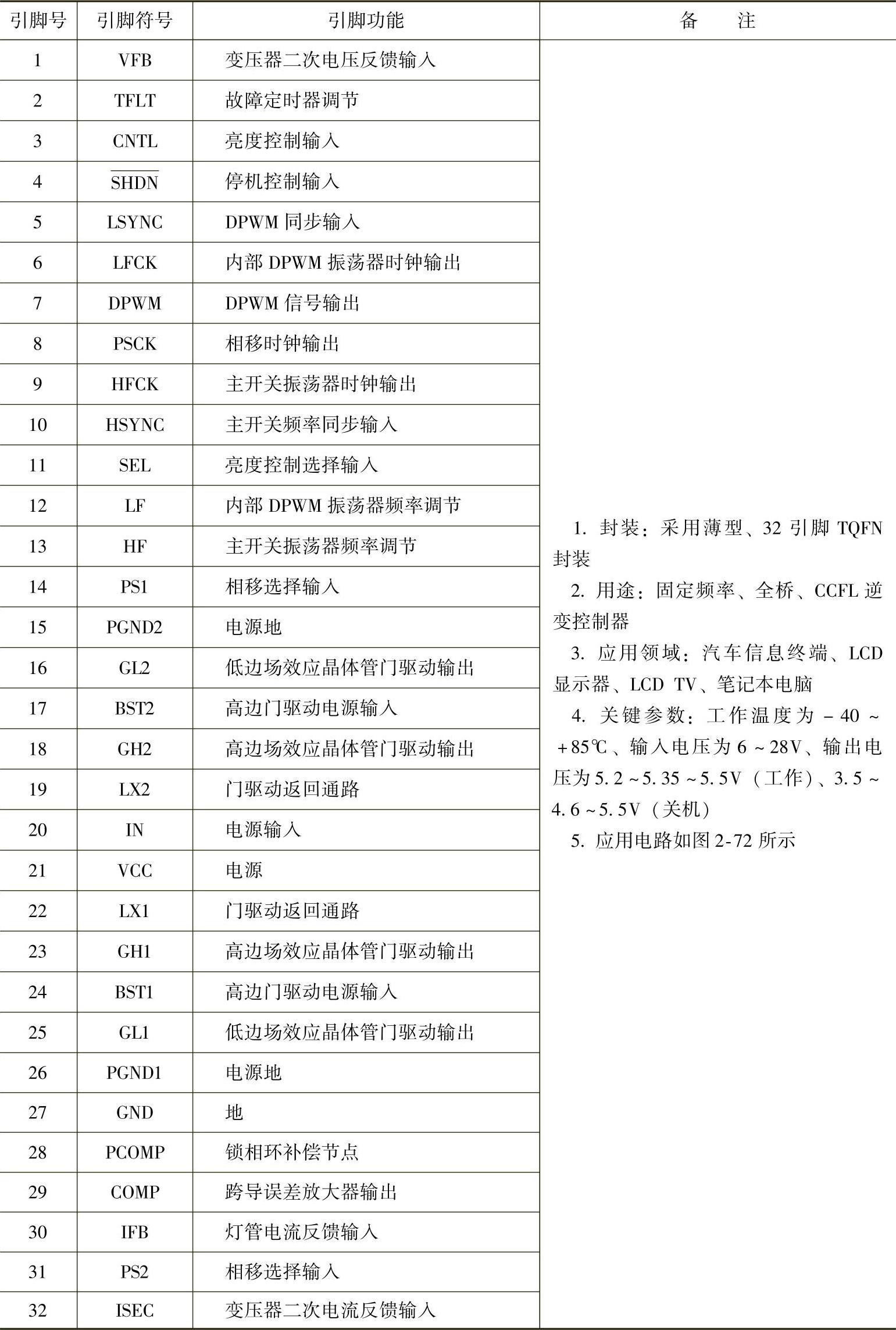

85.MAX8751

(https://www.daowen.com)

图2-72 MAX8751应用电路
