首页> 图书频道> 工学> 交通运输

MAX16800

2026年01月15日

版权

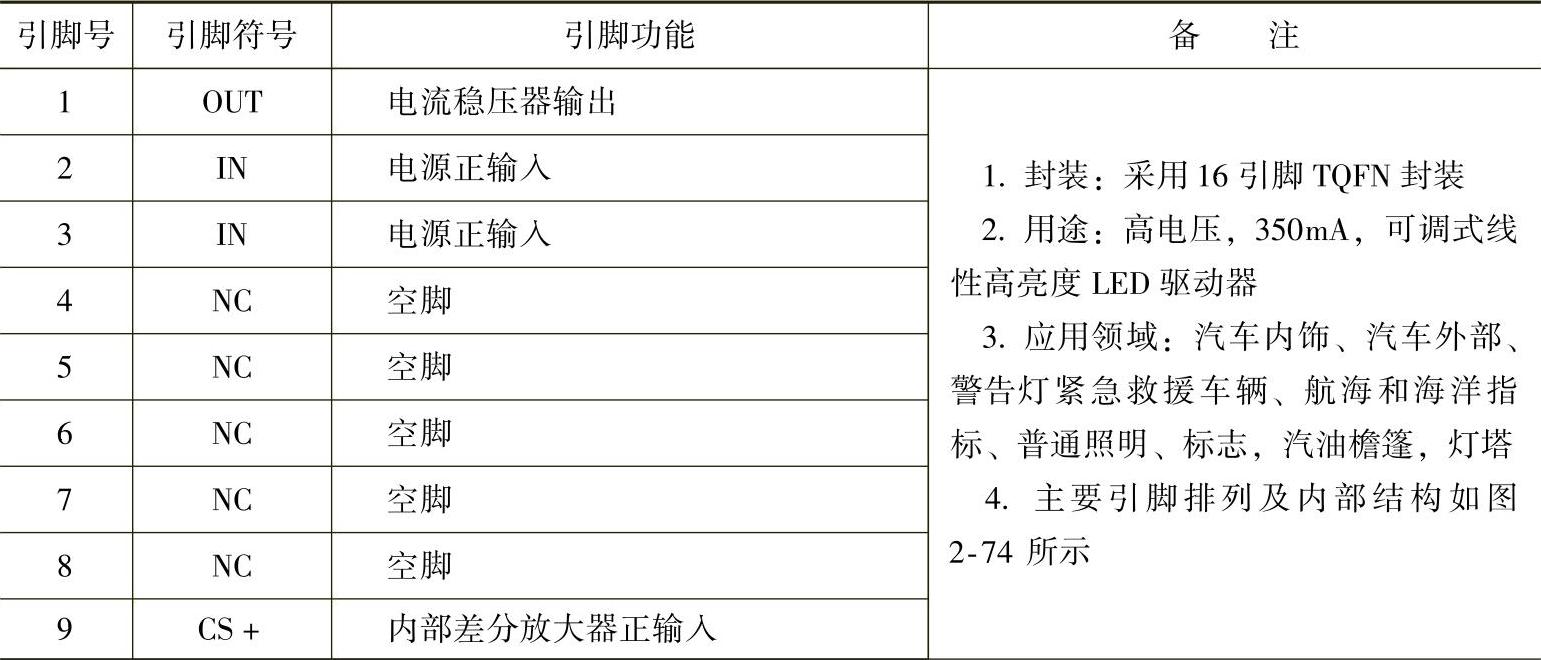

88.MAX16800

（续）(https://www.daowen.com)

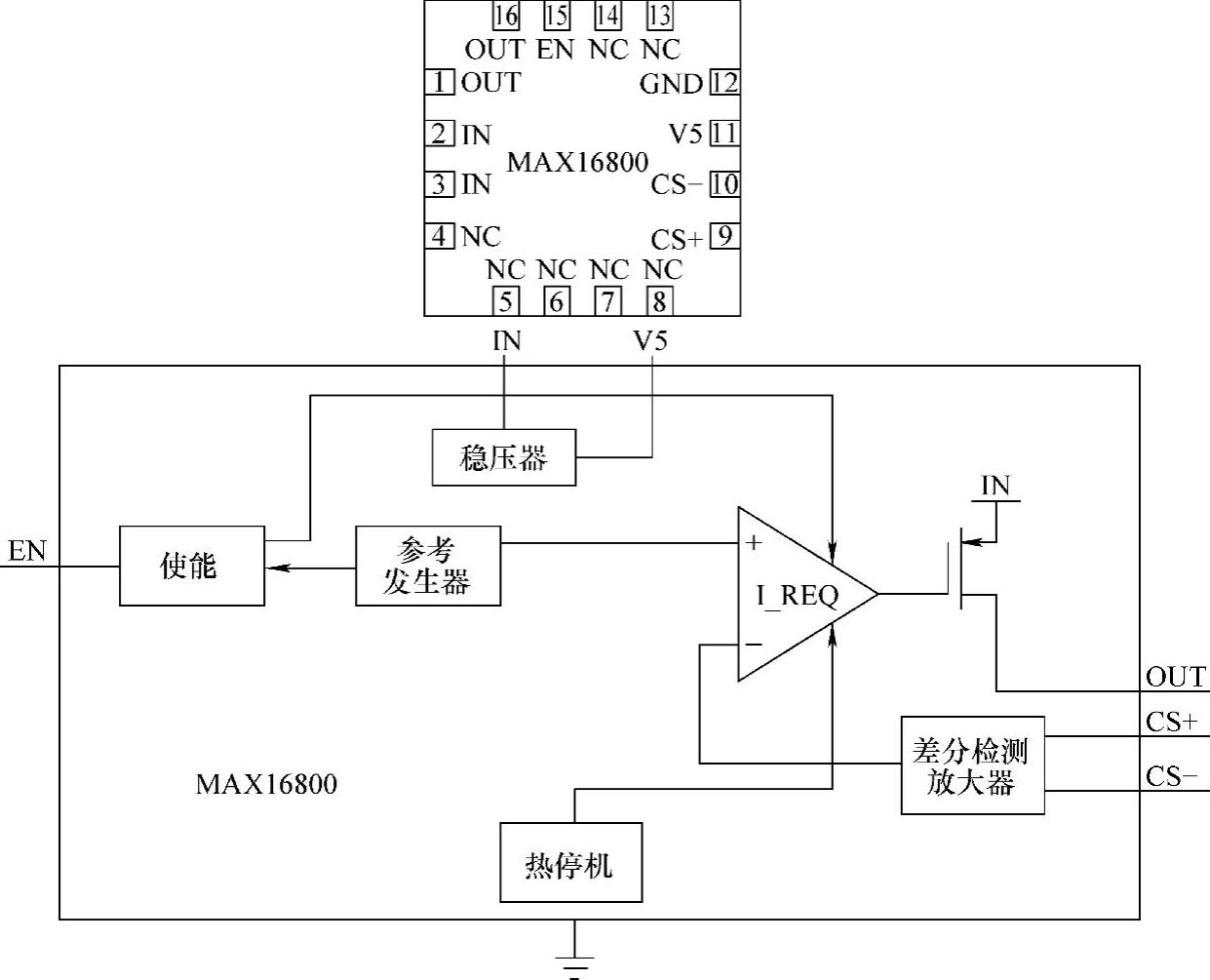

图2-74 MAX16800主要引脚排列及内部结构
