首页> 图书频道> 工学> 交通运输

ST72521

2026年01月15日

版权

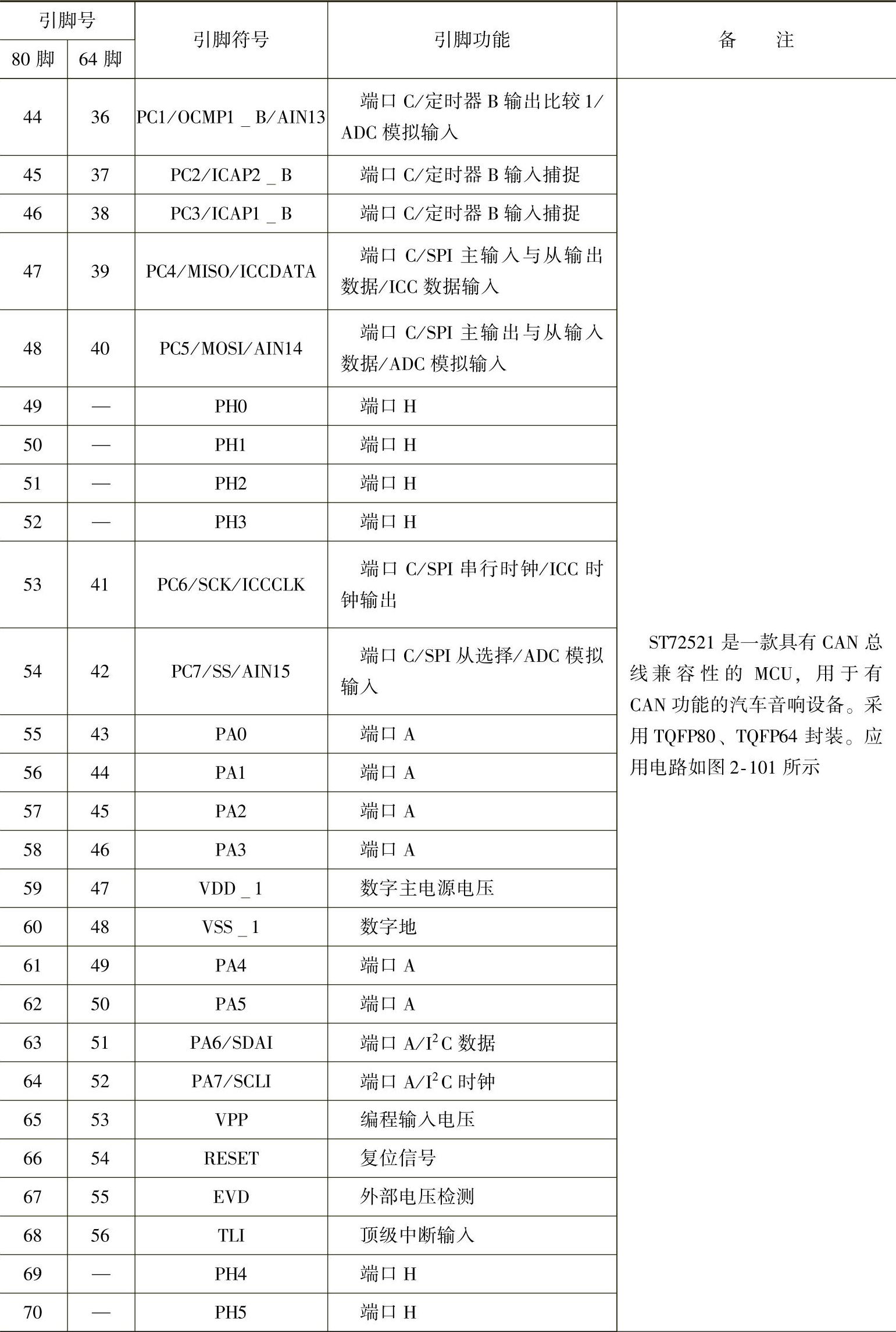

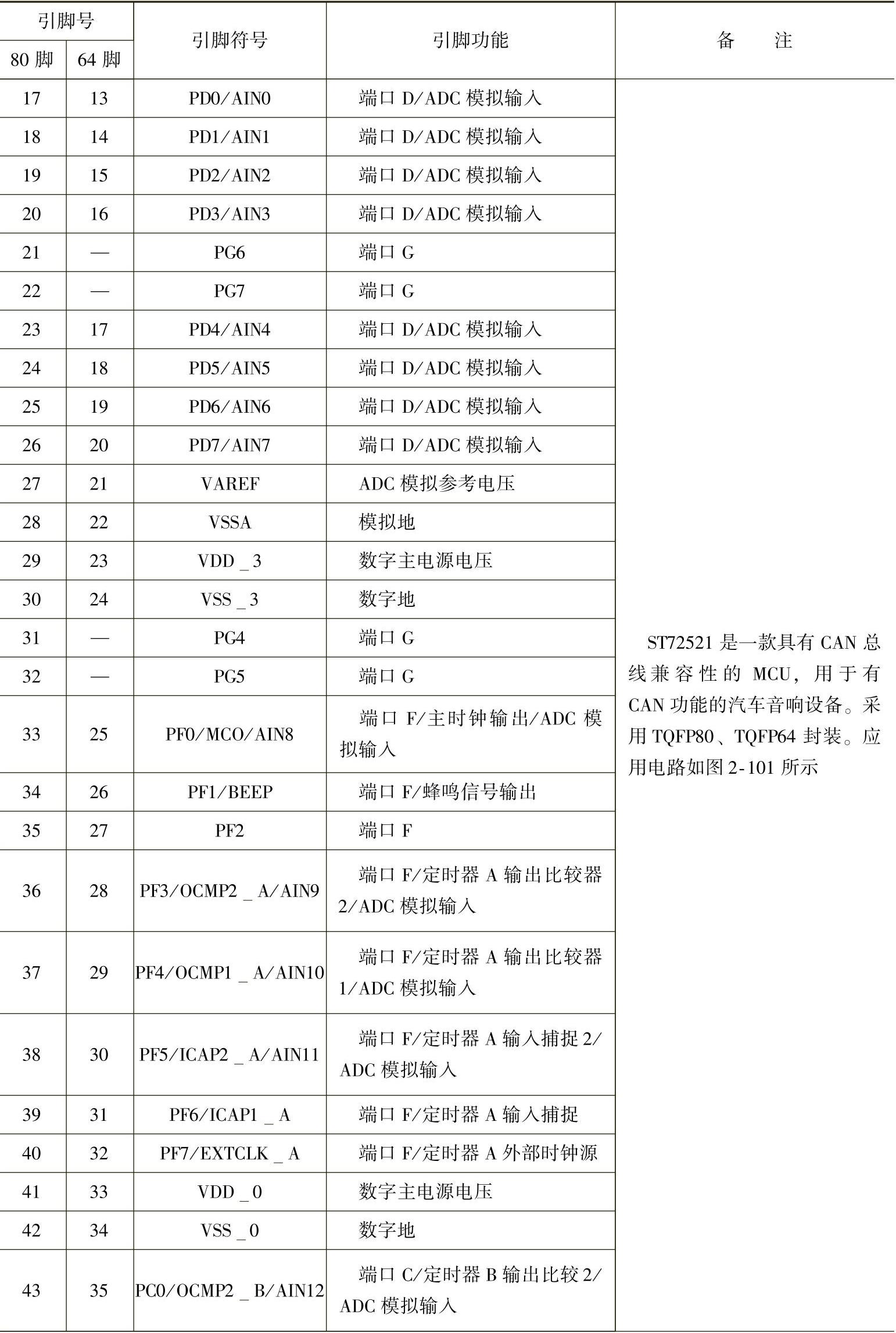

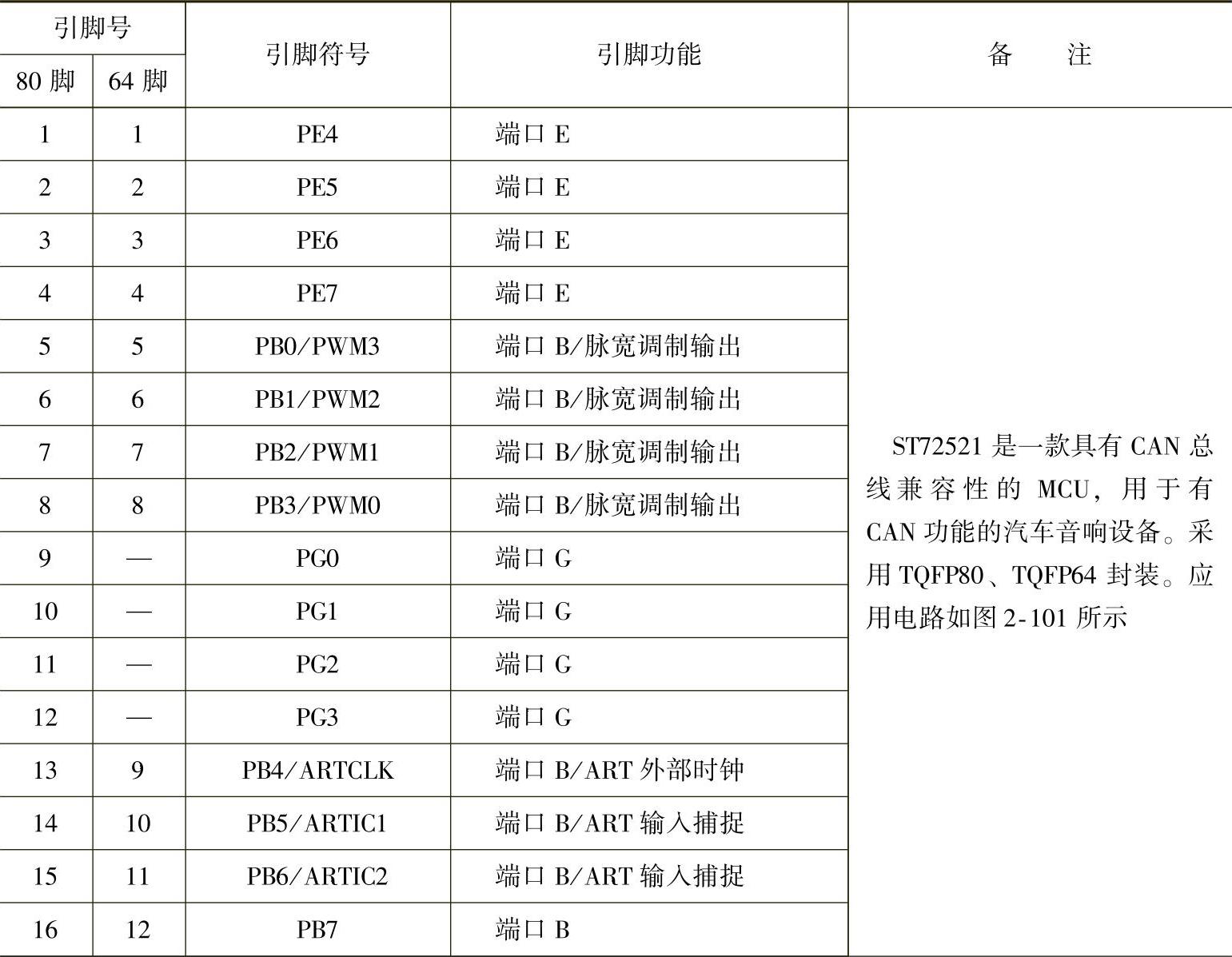

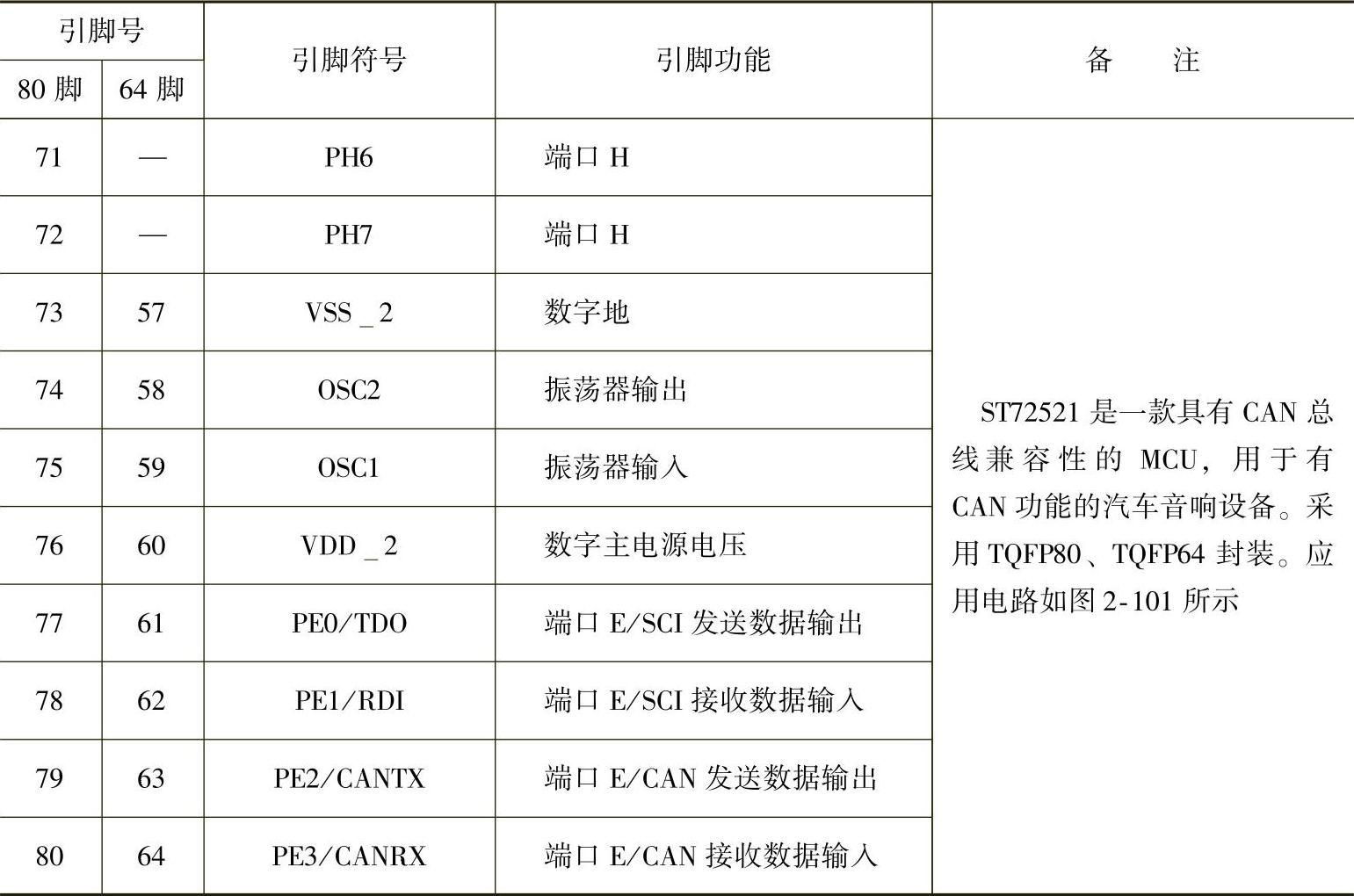

121.ST72521

（续）

（续）(https://www.daowen.com)

（续）

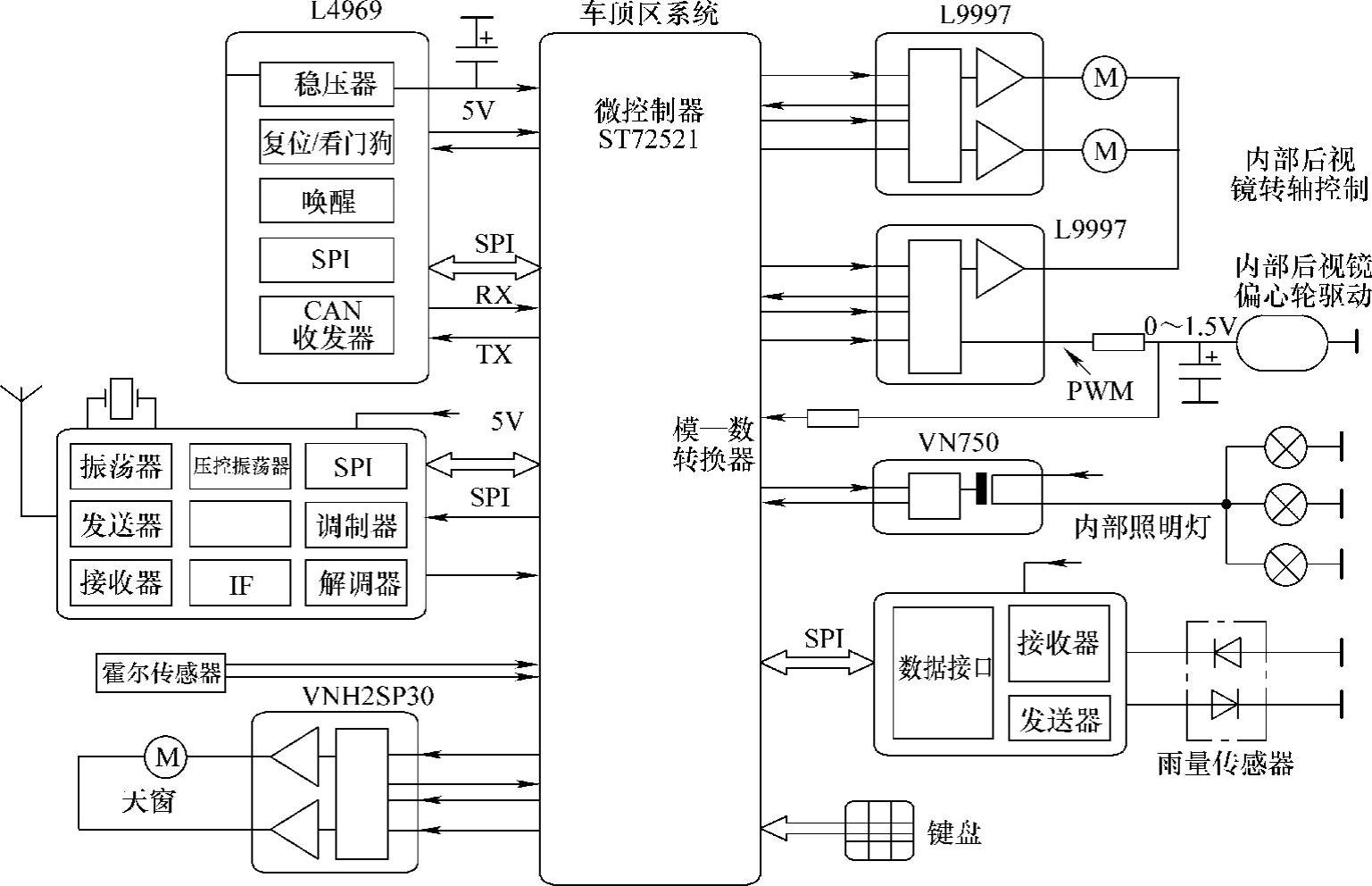

图2-101 ST72521应用电路
