ST72F321

2026年01月15日

版权

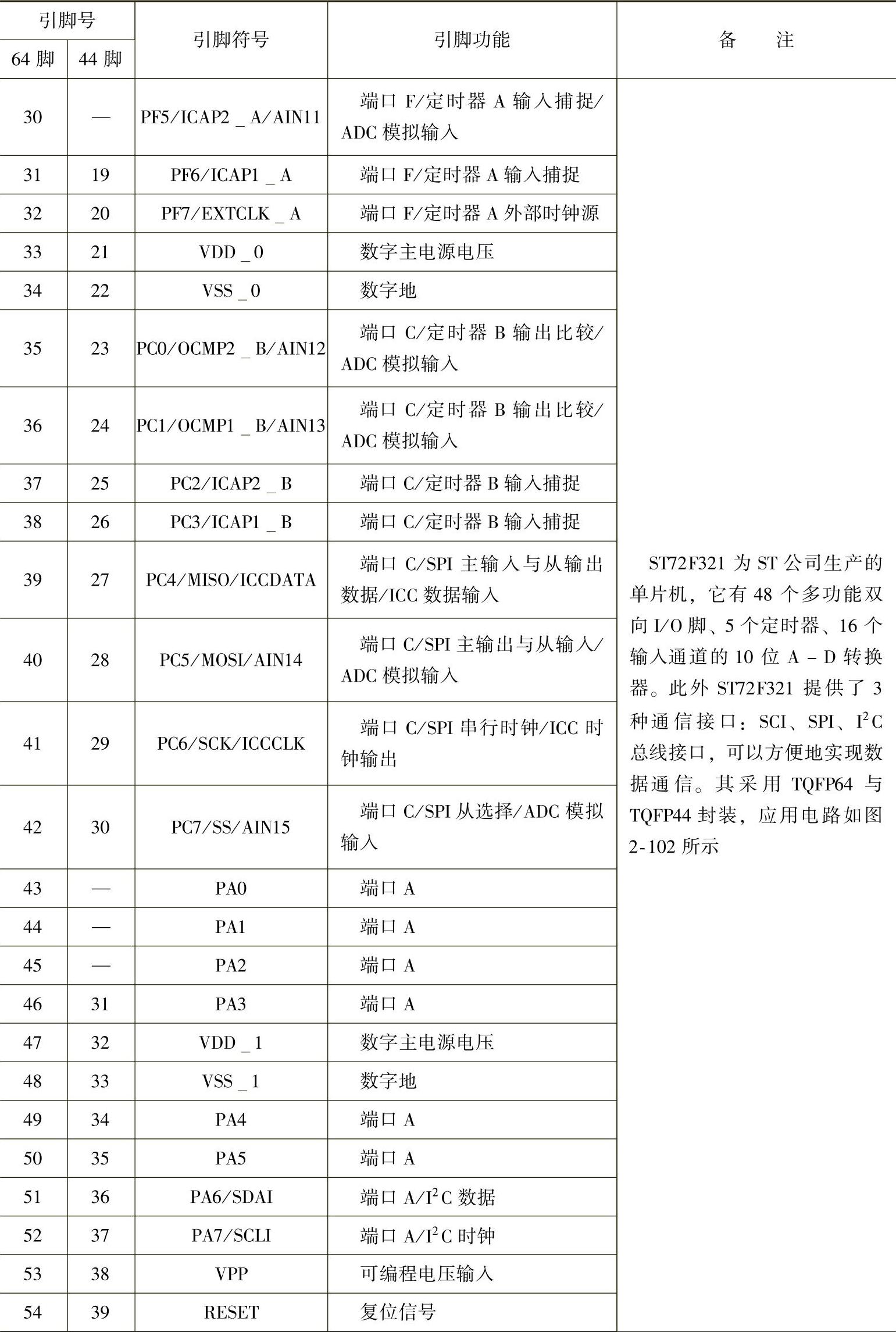

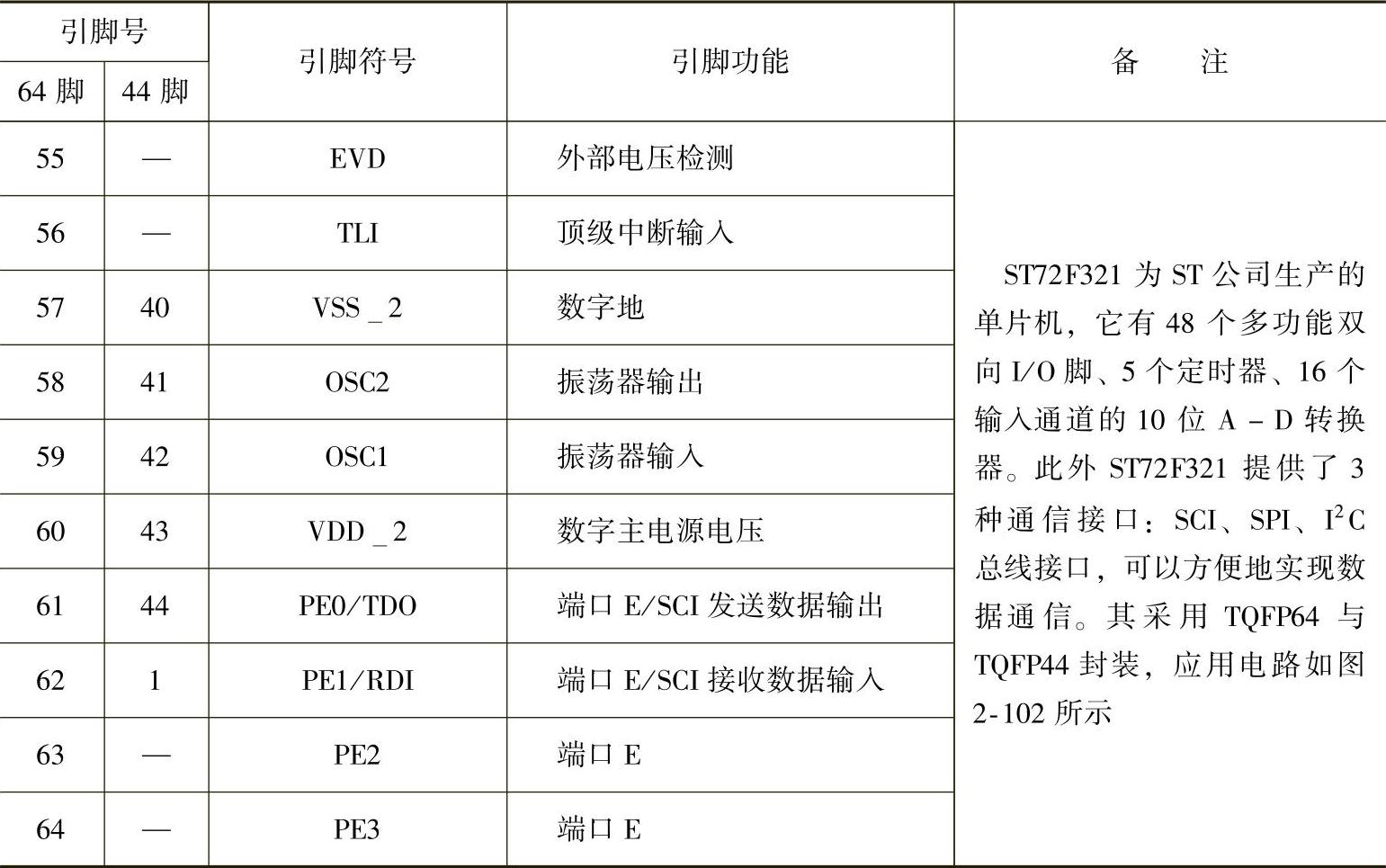

122.ST72F321

（续）

(https://www.daowen.com)

（续）

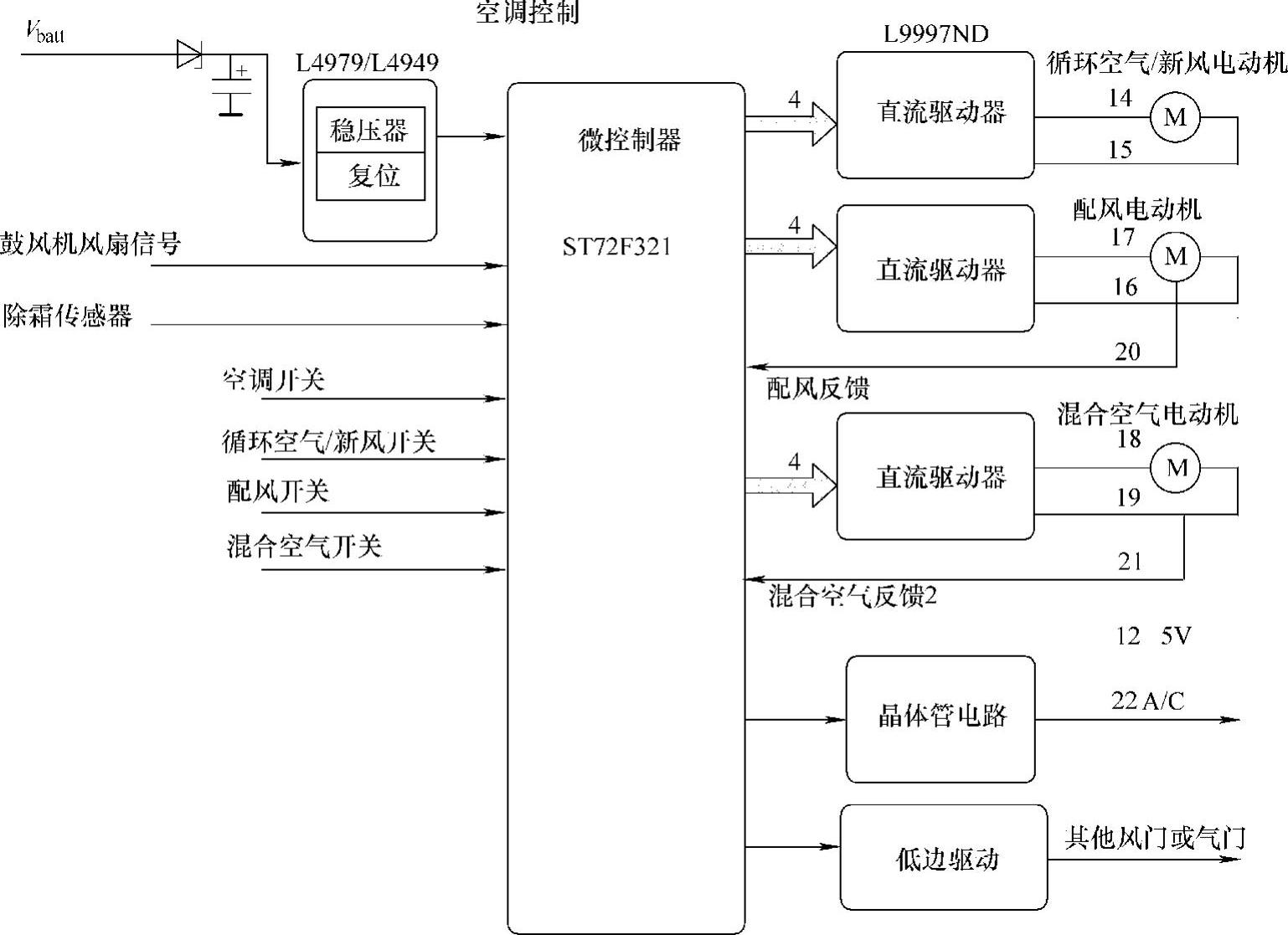

图2-102 ST72F321在汽车空调上应用电路
