拆装吸入软管总成

7.拆装吸入软管总成

（1）拆卸步骤

1）断开蓄电池负极电缆。

2）回收制冷剂。

3）按照图5-48所示，拆卸空气滤清器壳体螺栓，拆下空气滤清器总成，断开压力传感器，并从前围板上拆卸吸入软管管板的固定螺母。

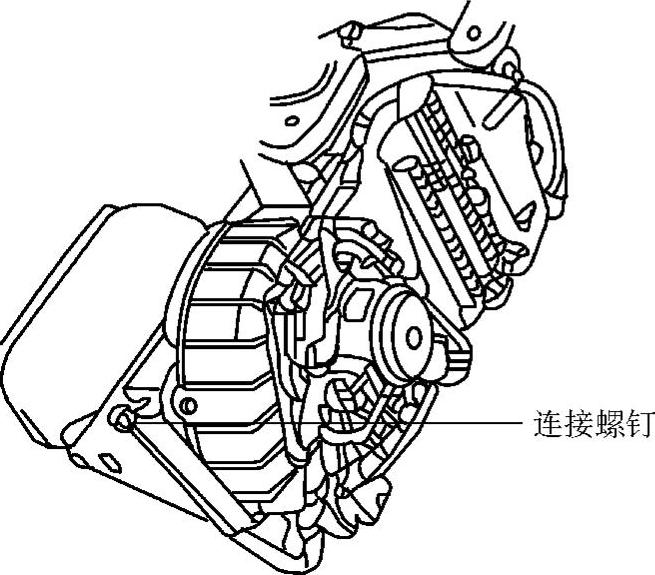

图5-47 安装加热器芯壳体和蒸发器壳体的连接螺钉

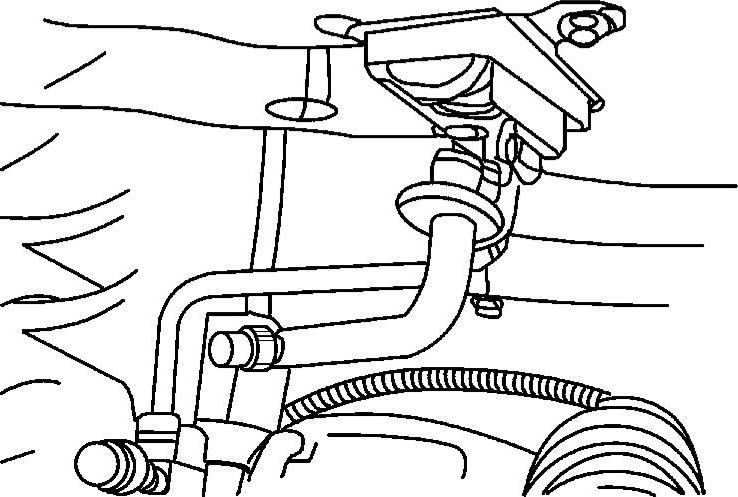

图5-48 拆卸空气滤清器

4）按照图5-49所示，拆卸吸入软管管箍螺栓。

5）按照图5-50所示，从吸气软管管板上拆卸固定螺母，从压缩机上断开空调器总成插接器管板，拆下吸入软管总成。

（2）安装步骤

1）按照图5-51所示，将空调器吸入软管安装到车上，将吸入软管管板插入压缩机，并将固定螺钉紧固。

2）安装吸入软管管箍至纵梁部件，并紧固。

3）安装吸入软管管箍至发动机的支架，并紧固。

4）将吸入软管管板至膨胀阀固定螺母安装到前围板上，并紧固。连接压力传感器，安装空气滤清器壳体螺栓，并将空气滤清器壳体总成装上。

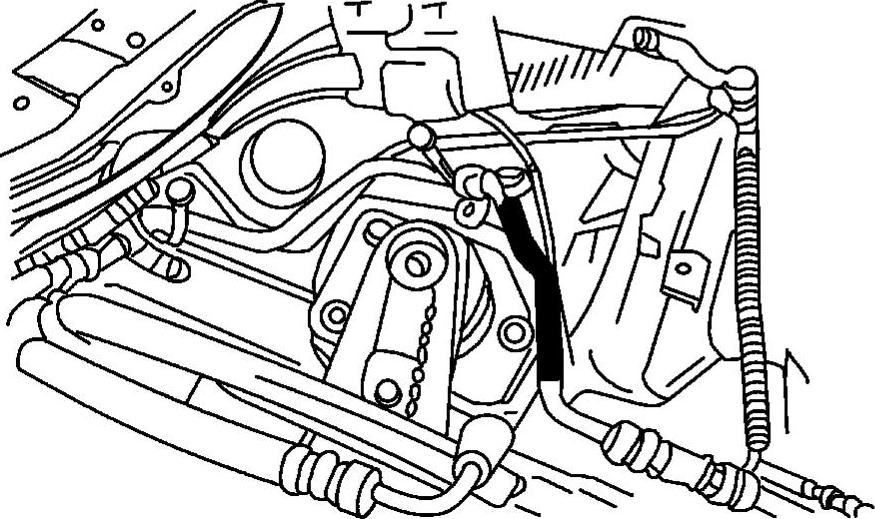

图5-49 拆卸吸入软管管箍螺栓

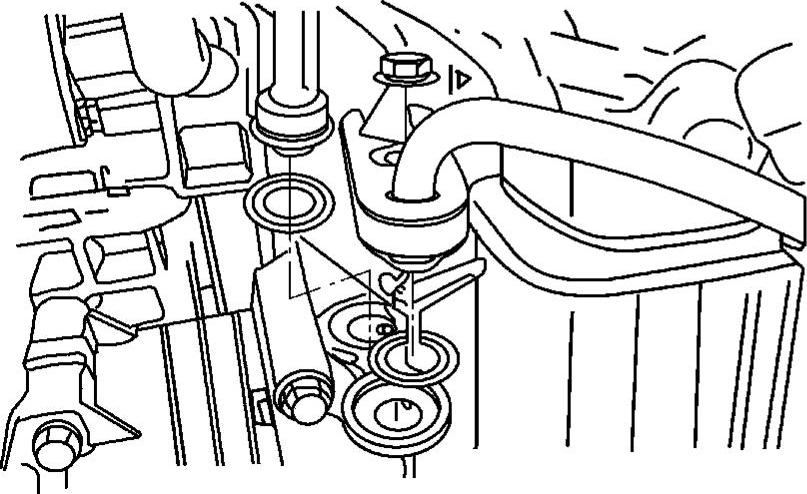

图5-50 拆下吸入软管总成

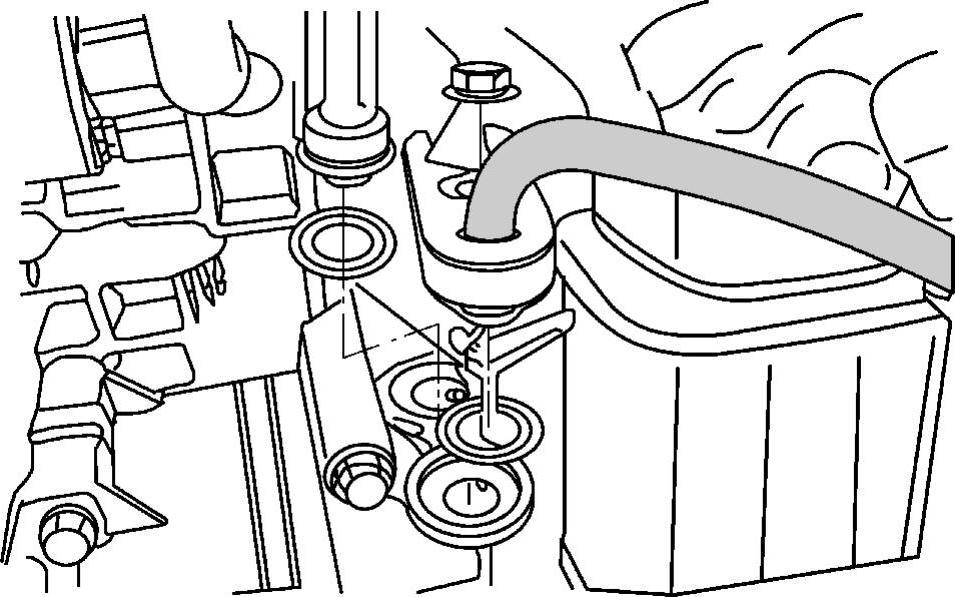

图5-51 将吸入软管管板插入压缩机

5）连接蓄电池负极电缆。

6）抽真空，并加注制冷剂。

（3）注意事项

1）拆卸空调器吸气软管总成时，应将压缩机开口盖好，以防污物进入压缩机内部。

2）系统抽真空及加注制冷剂时，必须按照规定程序进行操作。
