10.拆装冷凝器

10.拆装冷凝器

（1）拆卸步骤

1）拆卸蓄电池的负极电缆。

2）回收制冷剂。

3）按照图5-56所示，拆卸前保险杠，拆卸排出软管管板到冷凝器的固定螺母，从冷凝器上拆卸排出软管，然后拆卸液管板至储液干燥器的固定螺母，卸下液管。

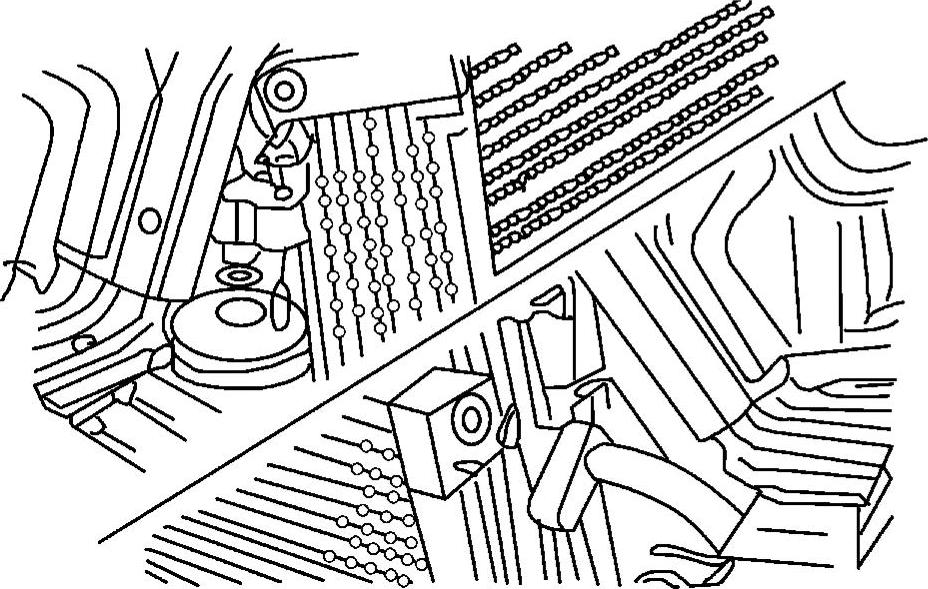

图5-56 从冷凝器上拆卸排出软管

4）按照图5-57所示，拆卸冷凝器安装螺栓，拆卸冷凝器。

（2）安装步骤

1）将冷凝器放置于原位置上，安装冷凝器固定螺栓，并紧固。

2）安装储液干燥器高压管至管板接口的O形密封圈、液管和液管管板至储液干燥器固定螺母，并紧固。然后安装排出软管管板接上的O形密封圈，将排出软管接到冷凝器上，安装固定螺母，并紧固。

3）安装前保险杠。

4）连接蓄电池负极电缆。

5）抽真空并加注制冷剂。

6）连接蓄电池的负极电缆。

（3）注意事项

1）维修时，更换储液干燥器高压接口的O形密封圈和排出软管管板接口的O形密封圈。

2）系统抽真空、加注制冷剂时，必须按照规定的程序进行操作。

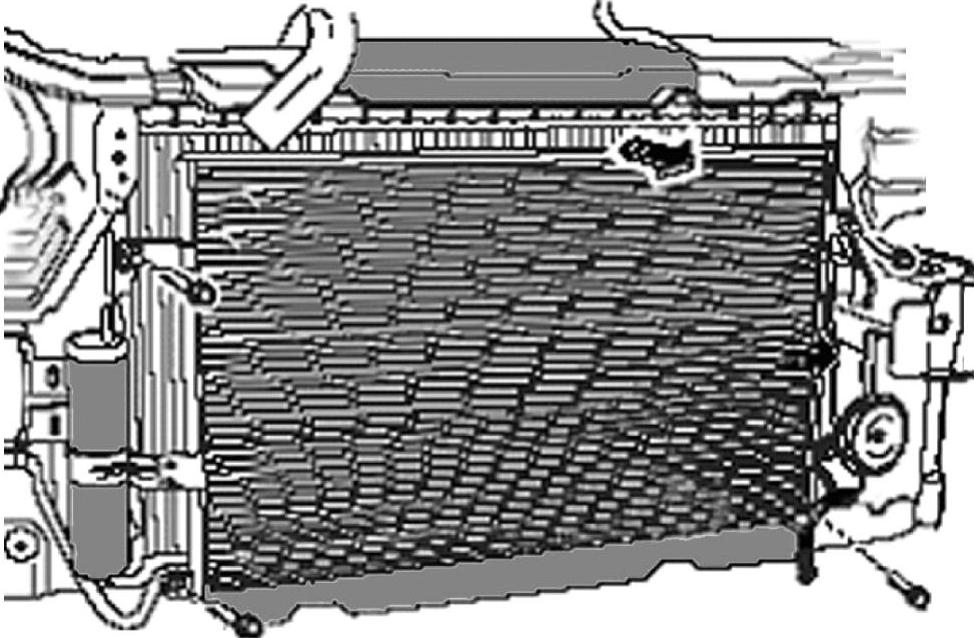

图5-57 拆卸冷凝器
