3.2.1  利用一点和两个边（轴）创建坐标系

3.2.1 利用一点和两个边（轴）创建坐标系

创建坐标系时，可以先选取一个参考点来定义坐标系原点，然后利用两个边（轴）来确定坐标系两个轴的方向。点可以是基准点、模型顶点和曲线的端点；轴可以是模型边线、曲面边线、基准轴和特征中心轴线。

如图3.2.1所示，现需在模型顶点上创建一个坐标系CSO，可按如下方法进行操作。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.02，打开文件offset_csys.prt。

Step2.单击功能选项卡区域中的“坐标系”按钮。系统弹出“坐标系”对话框。

Step3.选取放置参考。选取图3.2.1所示的模型顶点，则该顶点处产生一个临时坐标系，此时“坐标系”对话框如图3.2.2所示。

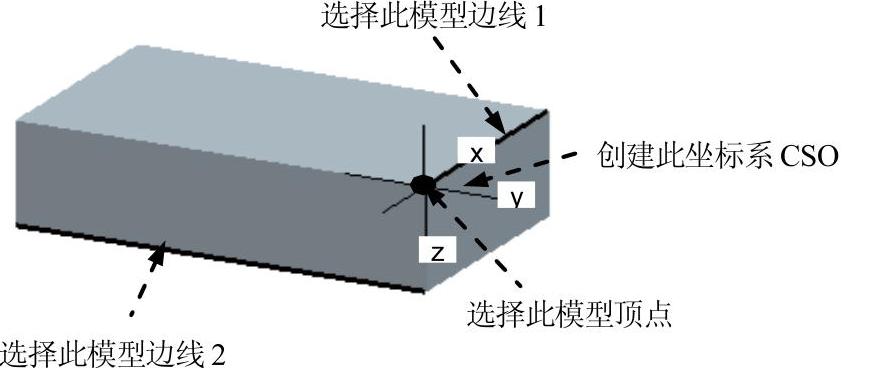

图3.2.1 由点和两不相交的轴创建坐标

图3.2.2 “坐标系”对话框

Step4.定义坐标系两个轴的方向。

（1）在“坐标系”对话框中单击选项卡，此时对话框如图3.2.3所示。

（2）在选项卡中，单击第一个后的文本框，然后选取图3.2.1所示的模型边线1，并确定其方向为X轴；单击第二个后的文本框，选取模型边线2，并确定其方向为Y轴，如图3.2.4所示。此时即创建了图3.2.1所示的坐标系CSO。
