3.2.3  创建偏距坐标系

3.2.3 创建偏距坐标系

可通过对参考坐标系进行偏移和旋转来创建新的坐标系。

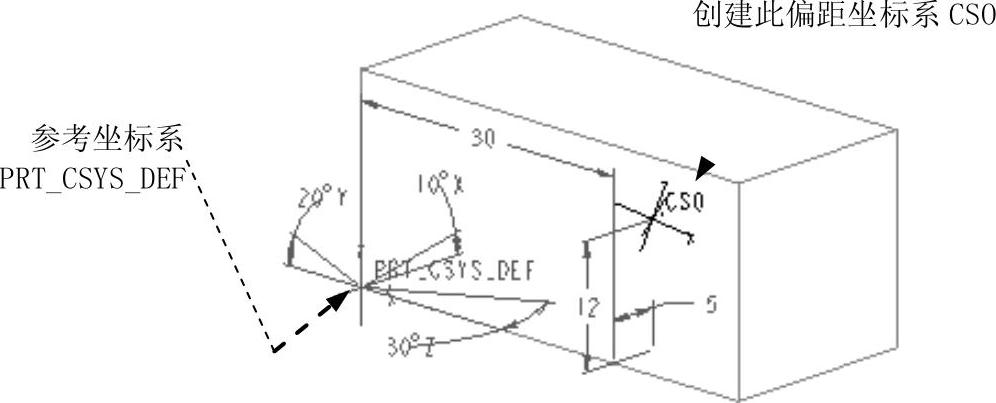

如图3.2.7所示，现需要参考坐标系PRT_CSYS_DEF创建偏距坐标系CSO，操作步骤如下。

图3.2.7 创建偏距坐标系

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.02，打开文件offset_csys_02.prt。

Step2.单击功能选项卡区域中的“坐标系”按钮。系统弹出“坐标系”对话框。

Step3.选取放置参考。选取图3.2.7中的坐标系PRT_CSYS_DEF。

Step4.在“坐标系”对话框中，输入偏距坐标系与参考坐标系在X、Y、Z三个方向上的偏距值（图3.2.8）。

Step5.在图3.2.9所示的选项卡中，输入偏距坐标系与参考坐标系在X、Y、Z三个方向的旋转角度值。

图3.2.8 “原点”选项卡

图3.2.9 “方向”选项卡
