Stage3.装配图6.2.5所示的弹簧

2025年09月26日
版权
Stage3.装配图6.2.5所示的弹簧

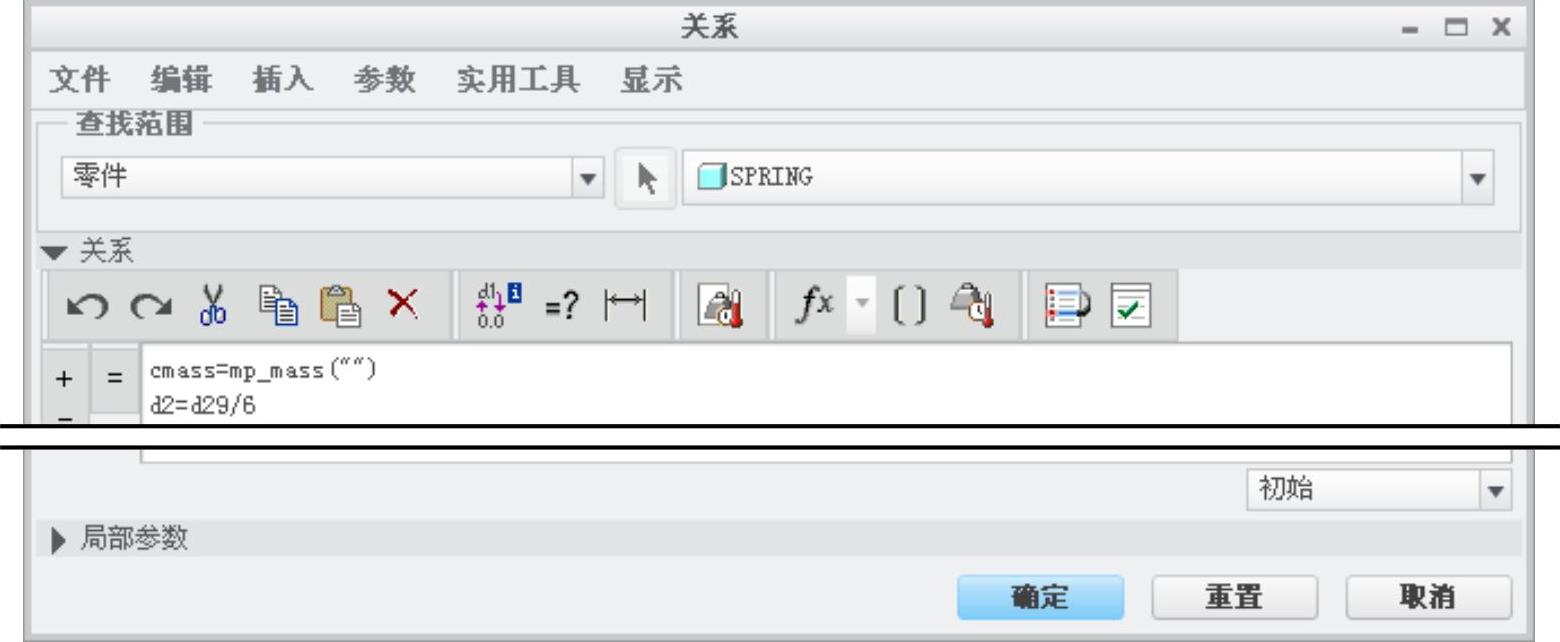

图6.2.2 “关系”对话框


图6.2.3 菜单管理器

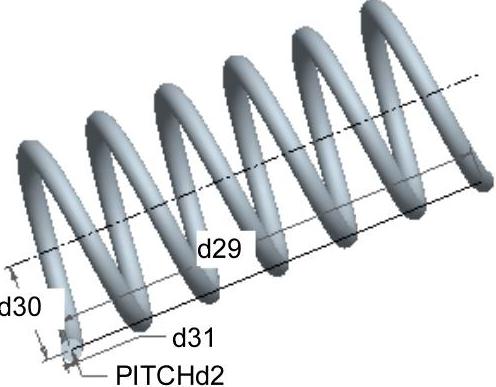

图6.2.4 显示尺寸参数符号


图6.2.5 装配弹簧

Step1.打开装配体文件spring_asm.asm。

Step2.单击978-7-111-42423-9-Chapter06-53.jpg功能选项卡978-7-111-42423-9-Chapter06-54.jpg区域中的“组装”按钮978-7-111-42423-9-Chapter06-55.jpg，打开零件模型文件spring.prt。

Step3.如图6.2.6所示，定义第一个约束978-7-111-42423-9-Chapter06-56.jpg（SPRING零件的TOP基准平面和BASE_DOWN零件的圆柱形特征周围的凹面）。定义第二个约束978-7-111-42423-9-Chapter06-57.jpg（两轴线对齐），在“元件放置”操控板中单击978-7-111-42423-9-Chapter06-58.jpg按钮。

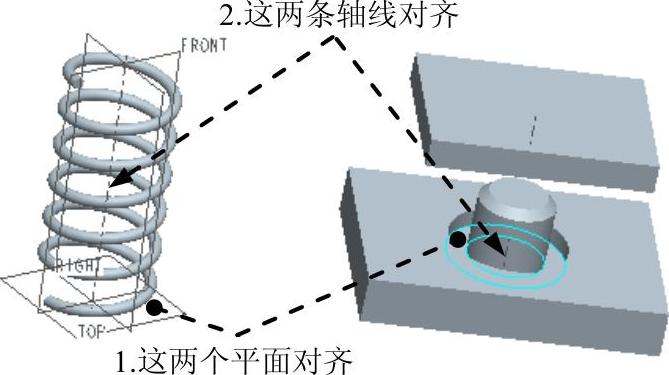

图6.2.6 定义装配约束

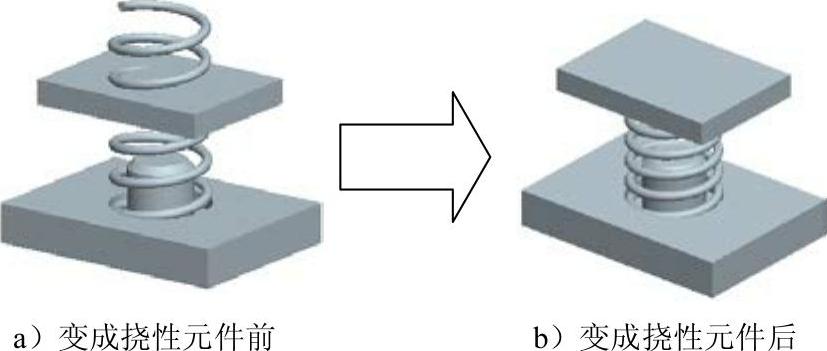

图6.2.7 将弹簧变成挠性元件
