Stage4.将弹簧变成挠性元件（图6.2.7）

2025年09月26日
版权
Stage4.将弹簧变成挠性元件（图6.2.7）

Step1.在模型树中右击弹簧零件模型（spring.prt），选择978-7-111-42423-9-Chapter06-61.jpg命令。

Step2.选取绘图区的弹簧零件模型，从菜单管理器中选择978-7-111-42423-9-Chapter06-62.jpg978-7-111-42423-9-Chapter06-63.jpg命令，然后选取图6.2.8所示的尺寸“40”，并在“SPING：可变项”对话框中单击一下。

Step3.在图6.2.9所示的“SPRING：可变项”对话框中选择978-7-111-42423-9-Chapter06-64.jpg方式。

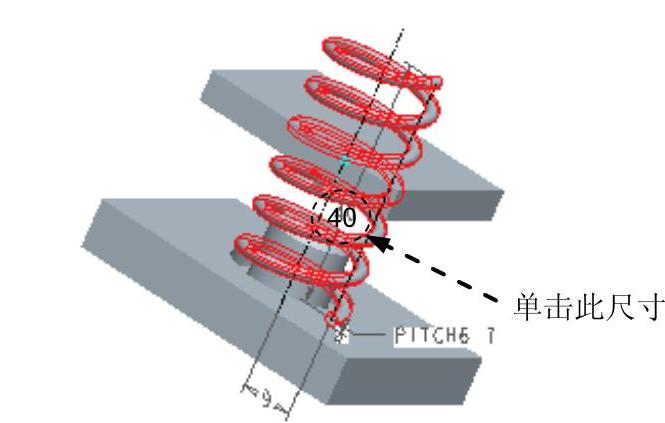

图6.2.8 选取尺寸

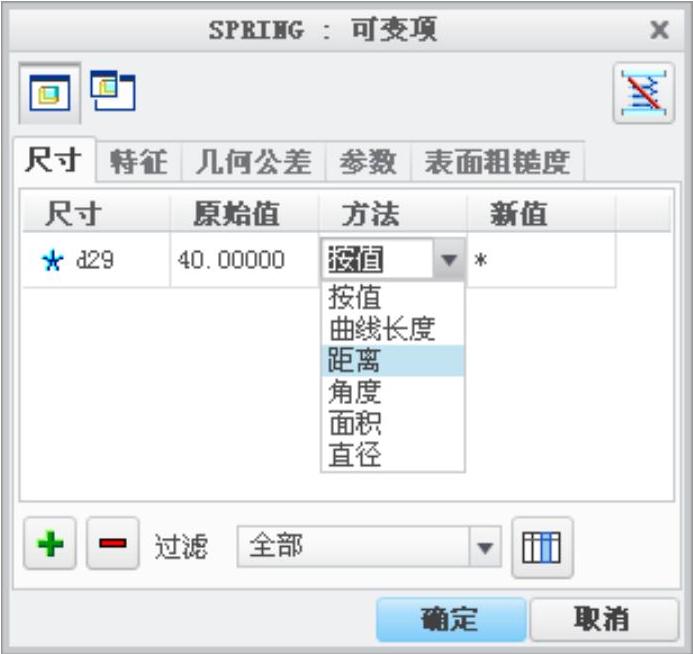

图6.2.9 “SPRING：可变项”对话框

Step4.此时，系统弹出图6.2.10所示的“距离”对话框。测量图6.2.11中两个模型表面的距离后，单击978-7-111-42423-9-Chapter06-67.jpg按钮，再单击“SPING：可变项”对话框中的978-7-111-42423-9-Chapter06-68.jpg按钮。

Step5.在“元件放置”操控板中单击978-7-111-42423-9-Chapter06-69.jpg按钮。


图6.2.10 “距离”对话框

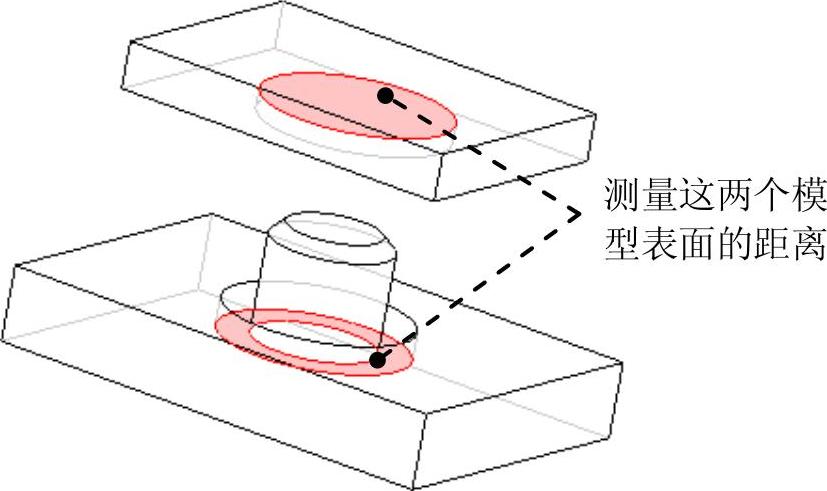

图6.2.11 测量距离
